Un diagramme de montage en rack est généralement une élévation à deux dimensions qui représente l'organisation d'un équipement spécifique sur une grille. Il est utilisé à l'échelle et afficher une vue de face de tout ce qui doit être placé dans un certain endroit. Les diagramme de montage en rack peut être très utile au moment de choisir quel équipement à acheter, ou au moment de choisir des supports pour l'équipement, car ils sont dessinés à l'échelle et ne peut donc indiquer la taille nécessaire. En outre, un schéma de crémaillère contribue à faire le travail rapide de la conception, de documenter un rack d'équipements de réseau; et permet à une organisation efficace sans avoir à déplacer l'équipement réel.
Utiliser les symboles d'équipements de réseau pré-dessinés Edraw, vous pouvez rapidement et facilement créer un diagramme de montage en rack. Il suffit de faire glisser et déposer les symboles que vous avez besoin pour votre page, et de concevoir le schéma à travers les outils intelligents Edraw. Vous pouvez choisir un thème pré-défini, ou vous pouvez personnaliser votre dessin à travers les réglage de couleurs, de ligne et de style. Edraw essaie de son mieux pour fournir la méthode la plus simple à utiliser le dessin, ce qui permet à chacun de dessiner librement, peu importe que vous soyez les utilisateurs expérimenté ou les utilisateurs occasionnels. Un diagramme de montage en rack de qualité professionnelle pourrait être fait en quelques minutes. Télécharger gratuitement le logiciel de diagramme de montage en rack
Le logiciel Edraw vous offre de nombreuses formes d'équipement de rack, telles que rack, panneau de brassage UI, panneau de brassage de 2U, commutateur 1U, commutateur 2U, routeur, raid, serveur 4U, serveur de 2U, UPS, pont, moniteur de 6U, UPS, pont, lecteur de bande, clavier, alimentation bande, autre dispositif, etc.

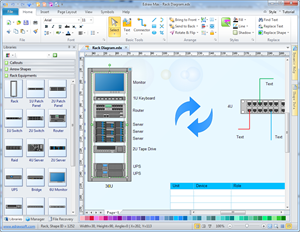

L'image de gauche est une capture d'écran d'un modèle de diagramme de montage en rack, par lequel vous pouvez éprouver des sentiments de dessin sans précédent.
Comment créer un diagramme de montage en rack
EdrawMax est parfait non seulement pour les organigrammes professionnels prospectifs, organigrammes, cartes mentales, mais aussi des schémas de réseau, plans architecture, workflows, conceptions de mode, diagrammes UML, schémas électriques, illustration de la science, graphiques et tableaux... et qui est juste le commencement!
