Gestion de vos propres gabarits

> Connaissances en diagrammes de base > Gestion de vos propres gabarits
Edraw
Posté par Daniel | 2023-03-29 15:40:26
Outre l'utilisation des matériaux de gabarit pré-définis, Edraw permet également aux utilisateurs de créer leurs propres gabarits de symboles personnalisés. Ce guide simple ci-dessous vous dire comment construire et gérer votre propre gabarit.

Créer un gabarit à partir des images

Tutoriel vidéo - Créer un gabarit à partir des images

  1. Accéder à l'onglet Symboles.

Créer  un gabarit à partir des images

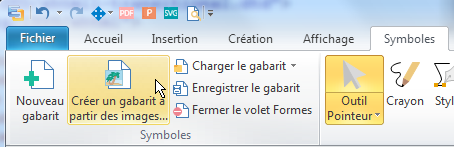

  1. Cliquez sur le bouton Créer un gabarit à partir des images.

  2. Dans la fenêtre pop-up, choisissez un dossier qui comprend les images que vous voulez faire comme éléments de gabarit.

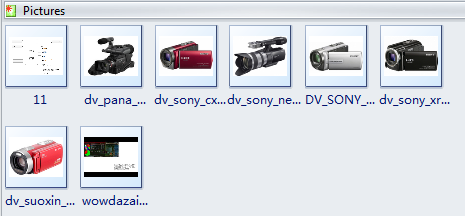

  3. Cliquez sur Ok. Vous verrez un nouveau gabarit est créé dans la fenêtre Formes.

    Créer  un nouveau gabarit à partir des images

    Remarques:

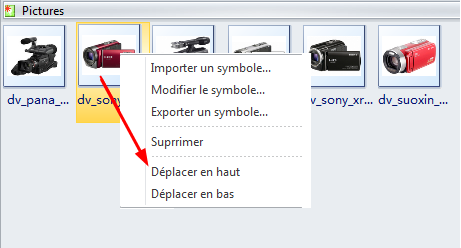

    Vous pouvez supprimer un élément de la bibliothèque quand il est inutile. Faites un clic droit sur la forme. Dans le menu contextuel, cliquez sur Supprimer pour éliminer la forme.

    Supprimer un élément du gabarit

    Vous pouvez également modifier l'ordre des éléments en cliquant sur Déplacer en haut ou Déplacer en bas item.

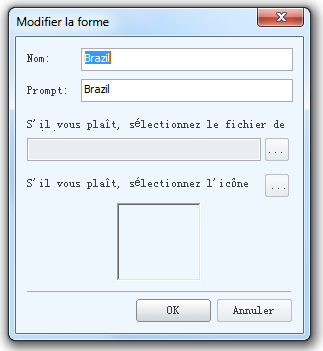

    Vous pouvez modifier le nom de l'élément en cliquant sur le Modifier le symbole... item.

    Modifier le nom d'un gabarit

Créer un gabarit avec des formes personnalisées

Tutoriel vidéo - Créer un gabarit avec des formes personnalisées

Dessiner une nouvelle forme

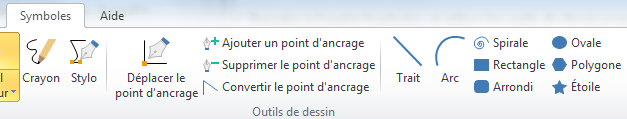

  1. Basculez à l'onglet Symboles, et utilisez les outils de dessin pour tracer votre propre forme.

Outiles de dessin

Ajouter des points de connexion à la forme

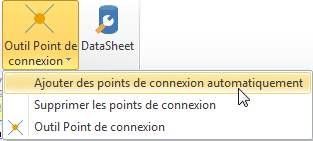

  1. Après avoir terminé le dessin, vous pouvez ajouter des points de connexion autour de la forme. Sélectionnez la forme, et choisissez Ajouter des points de connexion automatiquement en cliquant sur l'outil point de connexion.

Outils Point de connexion

  1. Pour ajouter un texte porté de poignée de contrôle au-dessus de la forme, utilisez Outil Texte.

Ajouter un outil texte

Par exemple:

point de connection

point de connection

Enregistrer la forme que vous dessiné comme un gabarit

Basculez à l'onglet Symboles, cliquez sur le bouton Enregistrer le symbole d'enregistrer comme un nouveau gabarit.

conserver les symboles

Ensuite, vous obtiendrez deux fichiers respectivement au formats in.ede et .bmp.

Fichies ede

Créer un nouveau gabarit

  1. Dans le menu Formes cliquez sur le bouton Nouvelle forme. Un modèle de forme vierge est créé dans la fenêtre de Formes.

Ajouter des formes rapides au gabarit

  1. Faites un clic droit sur la zone vide de la fenêtre de modèle. Puis cliquez sur le bouton Importer un symbole.

Importer des symboles au gabarit

  1. Sur la boîte de dialogue Ajouter une forme, vous pouvez modifier le nom de votre forme, la chose la plus importante est de sélectionner le format .ede et .bmp avant l'enregistrer, cliquez sur OK.

Ajouter des formes - Gabarit

  1. La nouvelle forme sera ajoutée dans le modèle de gabarit.

bibliotheque de symboles

Enregistrer le gabarit de modèle

Modifier le nom du gabarit

  1. Fiates un clic droit sur le titre de le nouveau gabarit et cliquez sur l'option Renommer le gabarit de changer le nom de votre gabarit. Appuyez sur la touche Entrée pour enregistrer le nouveau nom.

Enregistrer le gabarit

  1. N'oubliez pas l'étape la plus importante. Enregistrer le gabarit de sorte que vous pouvez l'utiliser la prochaine fois. Fiates un clic droit sur le titre de le nouveau gabarit et cliquez sur Enregistrer le gabarit. Choisissez un endroit d'enregistrer et n'oubliez pas la route pour l'ouverture la prochaine fois.

Enregistrer un gabarit Library

Édition des gabarits.
