P&ID 汚水処理記号と使い方

Edraw におけるP&ID 記号のギャラリーで、様々な高品質のボイラー図形が提供されます。プロでわかりやすい配管計装線図を作成する時に、これらの記号は非常に役立ちます。このページに提供されるものから、P&ID 汚水処理記号について基礎的かつ全面的に理解できるようになります。さあ、一覧してみましょう。

汚水処理記号

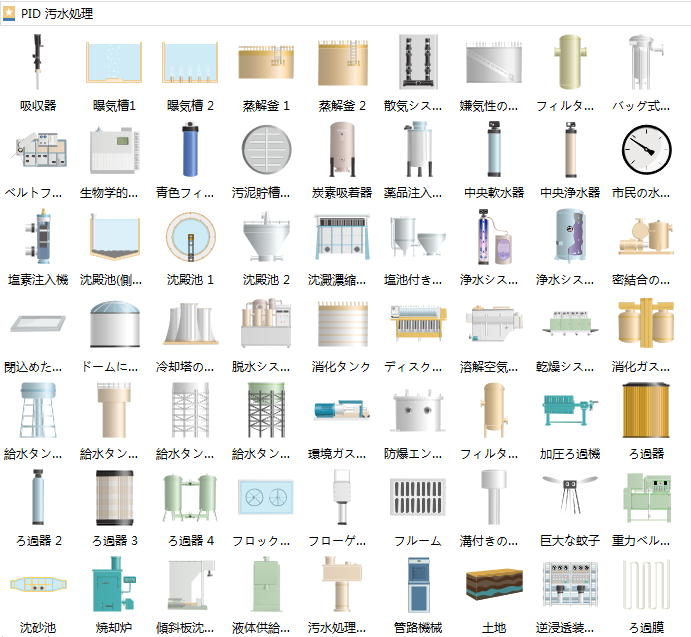

見えるように、下記の写真で、Edraw におけるP&ID 汚水処理記号を一覧できます。吸収器、曝気槽、蒸解釜、散気システム、炭素吸着器、薬品注入装置、沈澱池、浄水システム、消化タンク、ろ過器、焼却炉、汚水タンクなど汚水処理に関してベクター形式の専用図形をご利用いただけます。

ビデオ - P&ID の作成方法

名前

P&ID 汚水処理記号

説明

水処理システム

最終用途に適用する水を生成する工業規模のプロセス。

吸収器

冷媒蒸気やその他の蒸気を吸収するための液体を保持するデバイス。

曝気槽

人工通気付属の保存および/または処理池であり、廃水の生物学的酸化を促進する。

沈澱池

液体をフィルタ リングするための装置。

塩素注入器

塩素化に使用される装置である。

消化タンク

圧力下の調理により木材チップからセルロースパルプを生産するために使用される容器である。

焼却炉

廃棄物における有機物の燃焼をする廃棄物処理プロセスデバイス。

蒸発器

液体の表面から蒸発物質で飽和されていないガス相まで変化する液体の蒸発の一種。

P&ID 作成ソフトをダウンロードして、すべてのP&ID 記号を一覧しましょう

P&ID 汚水処理記号の使い方

どこで記号を入手できますか。

記号をドラッグ及びドロップ

記号を手に入れると、必要と思われる記号をキャンバスにドラッグ及びドロップします。記号がベクター形式のグラフィックスなので、ご要望によってカスタマイズ可能です。

サイズを調節

表示効果を壊すことがなく、図形をご要望によって任意のサイズに調節できます。変更した後、画像にぼかしがあることはありません。

色を変更

ユーザーのお気に入りのテーマに合わせるために、色も自由に変更できます。

ヒント：

図形を分解

図形を分解することがしやすいです。コンポーネントを取り出したり、新しい要素を加えたりして、新たな記号を作成できます。それは、ホームメニューにあるグループ化解除というボタンをクリックするというような方法でできます。

もっと汚水処理記号を見る

P&ID 作成ソフトでもっと汚水処理記号を発見しましょう。

汚水処理記号でP&IDをデザインしよう

以下の実例により、どうやってこれらの汚水処理記号を効率的に使いますか、とわかります。これらの汚水処理記号が手に入れると、製図経験を持っていない人でも素敵な配管計装線図を作り出すことが可能です。もっとP&ID 図記号を発見するように、PFD 実例とP&ID 実例一覧してみましょう。

水処理 PFD

水処理 PID

汚水処理 PID

もっとP&ID 記号を発見

以上のほかに、P&ID 作成ソフトにおいて、原料運送、メーター、タンク、HAVC などに関して、生き生きしている記号が提供されています。
