P&ID 安全記号と使い方

Edraw におけるP&ID 記号のギャラリーで、多くの高品質の専用図形が提供されます。プロでわかりやすい配管計装線図を作成する時に、これらの記号は非常に役立ちます。このページに提供されるものから、P&ID 安全記号について基礎的かつ全面的に理解できるようになります。さあ、一覧してみましょう。

安全記号

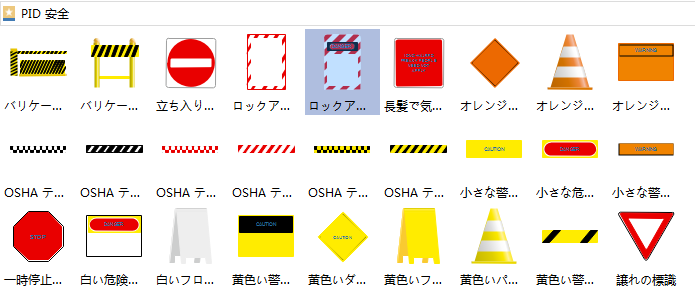

見えるように、下記の写真で、EdrawにおけるP&ID 安全記号を一覧できます。バリケード、立ち入り禁止、ロックアウト、パイロン、OSHAテープ、警告標識など安全に関しての専用図形をご利用いただけます。

名前

P&ID 安全記号

説明

バリケード

通路を制御したりブロックしたり、またはトラフィックの流れを一つの指定されたの方向に強制的に流す用のバリアや障害物というオブジェクトや構造である。

OSHAテープ

ある領域や状況に危険の可能性が含まれることについて、通行人の注目をキャッチしたり、警告したりすることに使用する色鮮やかなテープである。

パイロン

道路や歩道上に置かれて、一時的にトラフィックをリダイレクトすることに使用される円錐形のマーカー。

P&ID 作成ソフトをダウンロードして、すべてのP&ID 記号を一覧しましょう

P&ID 安全記号の使い方

Edraw を起動して、工業自動化カテゴリを選んで、補助システム P&IDをダブルクリックしてから、新たな製図ページを開きます。他のギャラリーとともに、この安全記号のギャラリーが自動的に左側に開きられます。すべての記号がベクター形式なので、編集とカスタマイズともできます。サイズの調節、色の変更とも可能で、必要とする場合にも、図形を分解してコンポーネントを取得できます。

サイズを調節

表示効果を壊すことがなく、図形をご要望によって任意のサイズに調節できます。変更した後、画像にぼかしがあることはありません。

色を変更

ユーザーのお気に入りのテーマに合わせるために、色も自由に変更できます。

ヒント：

• 図形の一部の塗りつぶし色を変更するには、サブ図形を選択する必要があります。色を変更する必要のあるサブ図形を何回もクリックして、図形を正常に選び当ててから（青い選択フレームが出ます）、他の部分がそのままに保持して、このサブ図形色を変更するようになります。
• または、まずは図形のグループ化を解除して（ホームメニューに戻って、グループ化解除ボタンをクリックします）、そして、別々のサブ図形の色を自由に変更できます。

図形を分解

図形を分解することがしやすいです。コンポーネントを取り出したり、新しい要素を加えたりして、新たな記号を作成できます。それは、ホームメニューにあるグループ化解除というボタンをクリックするというような方法でできます。

安全記号でP&IDをデザインしよう

Edraw P&ID 作成ソフトにおけるデザインされた記号が、配管計装線図のデザインに高速かつ簡単な方法を提供してくれます。もっとP&ID 図記号を発見するように、PFD 実例とP&ID 実例一覧してみましょう。

空気調節システム PID

発電 PID

発電 PID

もっとP&ID 記号を発見

以上のほかに、P&ID 作成ソフトにおいて、原料運送、メーター、タンク、HAVC などに関して、生き生きしている記号が提供されています。
