P&ID ボタン記号と使い方

> 工業P&ID 記号 > P&ID ボタン記号と使い方

編集者： Edraw | 更新日：Dec 11, 2024

3D ボタン、表示灯、フリップスイッチ、ロッカスイッチ、ダイヤルなどが挙げられて、デザインされたボタンに関しての多くのP&ID 図記号が用意されています。正確なダイアグラムやドキュメントを作成するには、これらの記号は欠けられないものです。

Edraw におけるP&ID 記号のギャラリーで、多くの高品質の専用図形が提供されます。プロでわかりやすい配管計装線図を作成する時に、これらの記号は非常に役立ちます。このページに提供されるものから、P&ID ボタン記号について基礎的かつ全面的に理解できるようになります。さあ、一覧してみましょう。

ボタン記号

見えるように、下記の写真で、EdrawにおけるP&ID ボタン記号を一覧できます。3D ボタン、表示灯、フリップスイッチ、ロッカスイッチ、ダイヤルなどボタンに関してベクター形式の専用図形をご利用いただけます。

3D 赤いボタン

3D スタイルの押しボタン。

青い表示灯

回路、制御、またはデバイスの操作と関連付けられて、そしてそれを示すライトである。

ダイヤル

ポインターで周波数、波長、またはステーションを示すパネルである。

長いフリップスイッチ

電気装置をオフ/オンにする長い柄付きのスイッチである。

ロッカスイッチ

押されると、ロッカするようになるオン/オフスイッチである。

切替えスイッチ

手動操作式の多接点スイッチで、多接点スイッチとも呼ばれる。

スライドスイッチ

位置の間にスライドするスイッチである。

P&ID 作成ソフトをダウンロードして、すべてのP&ID 記号を一覧しましょう

無料ダウンロード

P&ID ボタン記号の使い方

Edraw を起動して、工業自動化カテゴリを選んで、プロセス P&IDをダブルクリックしてから、新たなP&ID 製図ページを開きます。他のギャラリーとともに、このボタン記号のギャラリーが自動的に左側に開きられます。

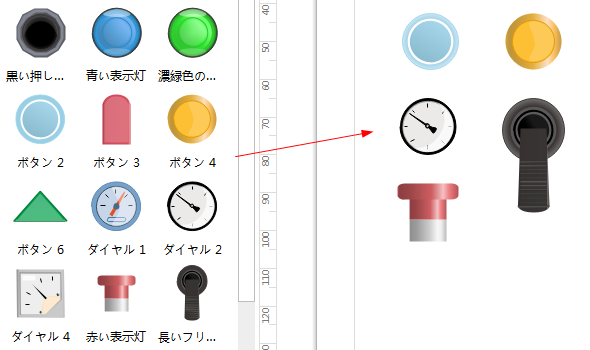

記号をドラッグ及びドロップ

記号を手に入れると、必要と思われる記号をキャンバスにドラッグ及びドロップします。記号がベクター形式のグラフィックスなので、ご要望によってカスタマイズ可能です。

ボタン記号でP&IDをデザインしよう

以下、ボタン記号の使い方及びそのアプリケーションを示すいくつかのサンプルが挙げられます。Edraw P&ID 作成ソフトにおけるデザインされた記号が、配管計装線図のデザインに高速かつ簡単な方法を提供してくれます。もっとP&ID 図記号を発見するように、PFD 実例とP&ID 実例一覧してみましょう。
