P&ID撹拌機記号とその使い方

> 工業P&ID 記号 > P&ID撹拌機記号とその使い方
edraw編集者
編集者: Edraw | 更新日:Dec 11, 2024
3-D 混合機、インペラ、ISA 撹拌機、混合器、磁気ミキサー、空気式混合機、スラリー混合機などが挙げられて、デザインされた撹拌機に関しての多くのP&ID 図記号が用意されています。正確なダイアグラムやドキュメントを作成するには、これらの記号は欠けられないものです。

Edraw におけるP&ID 記号のギャラリーで、多くの高品質の専用図形が提供されます。プロでわかりやすい配管計装線図を作成する時に、これらの記号は非常に役立ちます。このページに提供されるものから、P&ID 撹拌機記号について基礎的かつ全面的に理解できるようになります。さあ、一覧してみましょう。

撹拌機記号

見えるように、下記の写真で、EdrawにおけるP&ID 撹拌機記号を一覧できます。3-D 混合機、インペラ、ISA 撹拌機、混合器、磁気ミキサー、空気式混合機、スラリー混合機など撹拌器に関してベクター形式の専用図形をご利用いただけます。

P&ID 撹拌機記号

名前
P&ID 撹拌機記号
説明
撹拌機
P&ID 撹拌機記号
攪拌や混合用の装置である。
3-D 混合機
P&ID 撹拌機記号
3-D 効果のある撹拌機である。
インペラ
P&ID 撹拌機記号
流体に圧力を加えて、指定された方向に流す回転デバイスである。
携帯用の混合機
P&ID 撹拌機記号
持ち運びしやすいミクサーである。

P&ID 作成ソフトをダウンロードして、すべてのP&ID 記号を一覧しましょう

P&ID 撹拌機記号の使い方

Edraw を起動して、工業自動化カテゴリを選んで、プロセス P&IDをダブルクリックしてから、新たな製図ページを開きます。他のギャラリーとともに、この撹拌機記号のギャラリーが自動的に左側に開きられます。

記号をドラッグ及びドロップ

記号を手に入れると、必要と思われる記号をキャンバスにドラッグ及びドロップします。記号がベクター形式のグラフィックスなので、ご要望によってカスタマイズ可能です。

サイズを調節

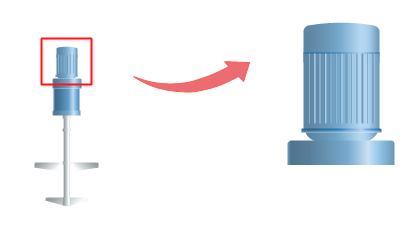

表示効果を壊すことがなく、図形をご要望によって任意のサイズに調節できます。変更した後、画像にぼかしがあることはありません。

P&ID 撹拌機記号

色を変更

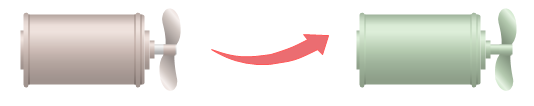

ユーザーのお気に入りのテーマに合わせるために、色も自由に変更できます。

ヒント:

  • 図形の一部の塗りつぶし色を変更するには、サブ図形を選択する必要があります。色を変更する必要のあるサブ図形を何回もクリックして、図形を正常に選び当ててから(青い選択フレームが出ます)、他の部分がそのままに保持して、このサブ図形色を変更するようになります。
  • または、まずは図形のグループ化を解除して(ホームメニューに戻って、グループ化解除ボタンをクリックします)、そして、別々のサブ図形の色を自由に変更できます。

P&ID 撹拌機記号

図形を分解

図形を分解することがしやすいです。コンポーネントを取り出したり、新しい要素を加えたりして、新たな記号を作成できます。それは、ホームメニューにあるグループ化解除というボタンをクリックするというような方法でできます。

P&ID 撹拌機記号

撹拌機記号でP&IDをデザインしよう

Edraw P&ID 作成ソフトにおけるデザインされた記号が、配管計装線図のデザインに高速かつ簡単な方法を提供してくれます。もっとP&ID 図記号を発見するように、PFD 実例P&ID 実例一覧してみましょう。

もっとP&ID 記号を発見

以上のほかに、P&ID 作成ソフトにおいて、原料運送、メーター、タンク、HAVC などに関して、生き生きしている記号が提供されています。
