P&ID加熱器記号とその使い方

> 工業P&ID 記号 > P&ID加熱器記号とその使い方

編集者： Edraw | 更新日：Dec 11, 2024

バッチオープン、ボイラー、蒸発器、加熱器、熱交換器、蒸気ボイラー、過熱器などが挙げられて、デザインされた加熱器に関しての多くのP&ID 図記号が用意されています。正確なダイアグラムやドキュメントを作成するには、これらの記号は欠けられないものです。

P&ID を作るに最高な方法はデザインされたシンボルを使うのではないでしょう。EdrawMaxにおけるP&ID 記号のギャラリーで、多くの高品質の専用図形が提供されます。プロでわかりやすい配管計装線図を作成する時に、これらの記号は非常に役立ちます。このページに提供されるものから、P&ID 加熱器記号について基礎的かつ全面的に理解できるようになります。さあ、一覧してみましょう。

加熱器記号

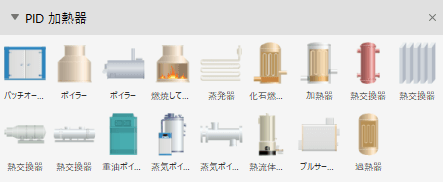

見えるように、下記の写真で、EdrawMaxにおけるP&ID 加熱器記号を一覧できます。バッチオープン、ボイラー、蒸発器、加熱器、熱交換器、蒸気ボイラー、過熱器など加熱器に関してベクター形式の専用図形をご利用いただけます。

P&ID 加熱器記号

バッチオープン

熱処理に使用される炉の一種類。

熱交換器

1つの伝導体から他の伝導体への効率のよい熱伝導用に構築された機器の一部である。

蒸気ボイラー

水に熱エネルギーを使って蒸気を作成するためのデバイスである。

P&ID 作成ソフトをダウンロードして、すべてのP&ID 記号を一覧しましょう

無料ダウンロード

プライバシー保護 | マルウェアなし | 広告なし

P&ID 加熱器記号の使い方

EdrawMaxを起動して、工業自動化カテゴリを選んで、補助システム P&IDをダブルクリックしてから、新たな製図ページを開きます。他のギャラリーとともに、この加熱器記号のギャラリーが自動的に左側に開きられます。すべての記号がベクター形式なので、編集とカスタマイズともできます。サイズの調節、色の変更とも可能で、必要とする場合にも、図形を分解してコンポーネントを取得できます。

サイズを調節

表示効果を壊すことがなく、図形をご要望によって任意のサイズに調節できます。変更した後、画像にぼかしがあることはありません。

P&ID 加熱器記号

色を変更

ユーザーのお気に入りのテーマに合わせるために、色も自由に変更できます。

ヒント：

図形の一部の塗りつぶし色を変更するには、サブ図形を選択する必要があります。色を変更する必要のあるサブ図形を何回もクリックして、図形を正常に選び当ててから（青い選択フレームが出ます）、他の部分がそのままに保持して、このサブ図形色を変更するようになります。
または、まずは図形のグループ化を解除して（ホームメニューに戻って、グループ化解除ボタンをクリックします）、そして、別々のサブ図形の色を自由に変更できます。

P&ID 加熱器記号

図形を分解

図形を分解することがしやすいです。コンポーネントを取り出したり、新しい要素を加えたりして、新たな記号を作成できます。それは、ホームメニューにあるグループ化解除というボタンをクリックするというような方法でできます。

P&ID 加熱器記号

加熱器記号でP&IDをデザインしよう

以下、加熱器記号の使い方及びそのアプリケーションを示すいくつかのサンプルが挙げられます。P&ID 作成ソフトEdrawMaxにおけるデザインされた記号が、配管計装線図のデザインに高速かつ簡単な方法を提供してくれます。もっとP&ID 図記号を発見するように、PFD 実例とP&ID 実例一覧してみましょう。
