P&ID 物流記号と使い方

> 工業P&ID 記号 > P&ID 物流記号と使い方
edraw編集者
編集者: Edraw | 更新日:Feb 01, 2024
コンテナー車、ガントリークレーン、ホッパー車、機関車、オイルタンク、飛行機、掘削機、供給機などが挙げられて、デザインされた物流に関しての多くのP&ID 図記号が用意されています。正確なダイアグラムやドキュメントを作成するには、これらの記号は欠けられないものです。

Edraw におけるP&ID 記号のギャラリーで、多くの高品質の専用図形が提供されます。プロでわかりやすい配管計装線図を作成する時に、これらの記号は非常に役立ちます。このページに提供されるものから、P&ID 物流記号について基礎的かつ全面的に理解できるようになります。さあ、一覧してみましょう。

物流記号

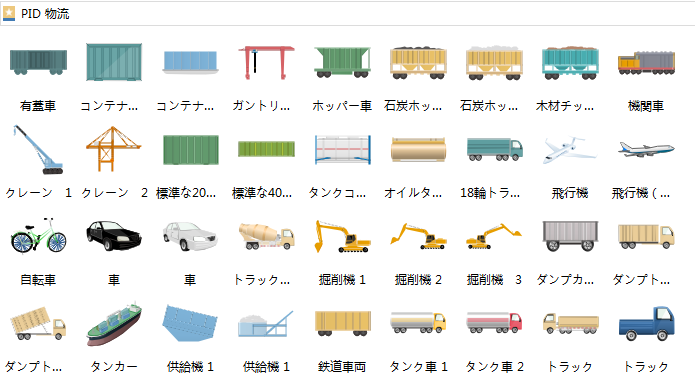

見えるように、下記の写真で、EdrawにおけるP&ID 物流記号を一覧できます。有蓋車、コンテナー、ガントリークレーン、ホッパー車、機関車、オイルタンク、飛行機、掘削機、供給機など物流に関してベクター形式の専用図形をご利用いただけます。

P&ID 物流記号

名前
P&ID 物流記号
説明
有蓋車
P&ID 物流記号
一般貨物を運ぶために使用される蓋つきの鉄道車両である。
コンテナー車
P&ID 物流記号
コンテナーを積むために設計されている鉄道車両である。
ホッパー車
P&ID 物流記号

永久的な屋根と複数のホッパーに傾斜した床からなる貨車であり、重力で貨物を輸送する。

トラックミキサ
P&ID 物流記号
コンクリートを混合して建設現場まで輸送する装置である。
タンク車
P&ID 物流記号
液体と気体の商品を輸送するために設計された車である。

P&ID 作成ソフトをダウンロードして、すべてのP&ID 記号を一覧しましょう

P&ID 物流記号の使い方

Edraw を起動して、工業自動化カテゴリを選んで、配送 P&IDをダブルクリックしてから、新たな製図ページを開きます。他のギャラリーとともに、この物流記号のギャラリーが自動的に左側に開きられます。すべての記号がベクター形式なので、編集とカスタマイズともできます。サイズの調節、色の変更とも可能で、必要とする場合にも、図形を分解してコンポーネントを取得できます。

サイズを調節

表示効果を壊すことがなく、図形をご要望によって任意のサイズに調節できます。変更した後、画像にぼかしがあることはありません。


P&ID 物流記号

色を変更

ユーザーのお気に入りのテーマに合わせるために、色も自由に変更できます。

ヒント:

  • 図形の一部の塗りつぶし色を変更するには、サブ図形を選択する必要があります。色を変更する必要のあるサブ図形を何回もクリックして、図形を正常に選び当ててから(青い選択フレームが出ます)、他の部分がそのままに保持して、このサブ図形色を変更するようになります。
  • または、まずは図形のグループ化を解除して(ホームメニューに戻って、グループ化解除ボタンをクリックします)、そして、別々のサブ図形の色を自由に変更できます。
  • P&ID 物流記号

    図形を分解

    図形を分解することがしやすいです。コンポーネントを取り出したり、新しい要素を加えたりして、新たな記号を作成できます。それは、ホームメニューにあるグループ化解除というボタンをクリックするというような方法でできます。

    P&ID 物流記号

    もっと配送記号を見る

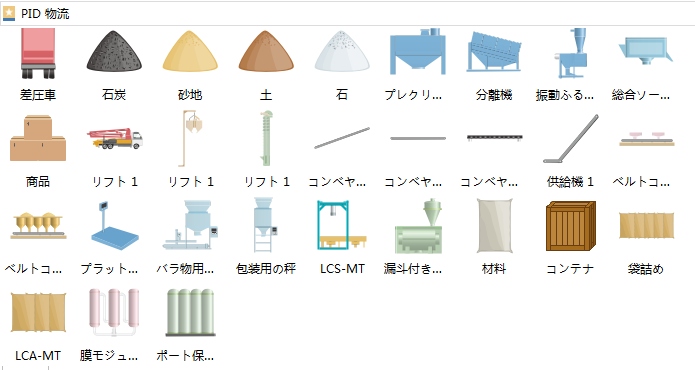

    P&ID 作成ソフトでもっと配送記号を発見しましょう。

    P&ID 物流記号

    配送記号でP&IDをデザインしよう

    以下、配送記号の使い方及びそのアプリケーションを示すいくつかのサンプルが挙げられます。Edraw P&ID 作成ソフトにおけるデザインされた記号が、配管計装線図のデザインに高速かつ簡単な方法を提供してくれます。もっとP&ID 図記号を発見するように、PFD 実例P&ID 実例一覧してみましょう。

    もっとP&ID 記号を発見

    以上のほかに、P&ID 作成ソフトにおいて、原料運送、メーター、タンク、HAVC などに関して、生き生きしている記号が提供されています。
