P&ID流量計記号とその使い方

> 工業P&ID 記号 > P&ID流量計記号とその使い方
edraw編集者
編集者: Edraw | 更新日:Dec 11, 2024
アナログ出力流量センサー、サイクロン流量計、流量検出器、磁気式流量計、知能的な流量計、熱式質量流量計、排気圧などが挙げられて、デザインされた流量計に関しての多くのP&ID 図記号が用意されています。正確なダイアグラムやドキュメントを作成するには、これらの記号は欠けられないものです。

Edraw におけるP&ID 記号のギャラリーで、多くの高品質の専用図形が提供されます。プロでわかりやすい配管計装線図を作成する時に、これらの記号は非常に役立ちます。このページに提供されるものから、P&ID 流量計記号について基礎的かつ全面的に理解できるようになります。さあ、一覧してみましょう。

流量計記号

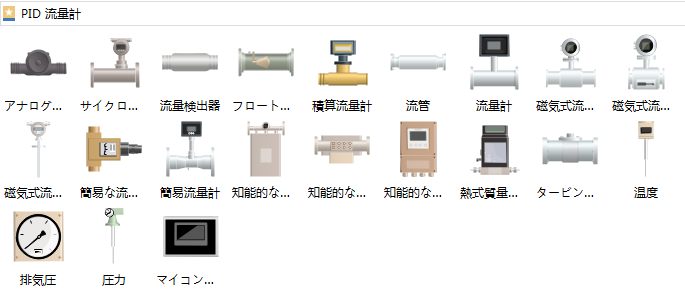

見えるように、下記の写真で、EdrawにおけるP&ID 流量計記号を一覧できます。アナログ出力流量センサー、サイクロン流量計、流量検出器、磁気式流量計、知能的な流量計、熱式質量流量計、排気圧など流量計に関しての専用図形をご利用いただけます。

P&ID プロセス冷却記号

名前
P&ID 流量計記号
説明
流量計
P&ID 流量計記号
流量やパイプ内のガスや液体の量を測定するためのデバイス。
サイクロン流量計
P&ID 流量計記号
ベアリングを使用せず、直接に回転メンバーを通じて差圧なしの円筒容器における流体 (またはガス) の流量を測定する装置である。
磁気式流量計
P&ID 流量計記号
磁気流量計は、線ぼ束に対して垂直な流速に比例的している電位差を形成する装置であり、計量チューブに適用する。
積算流量計
P&ID プロセス冷却記号
流量計からの流量及びフローの累計を表示する。

P&ID 作成ソフトをダウンロードして、すべてのP&ID 記号を一覧しましょう

P&ID 流量計記号の使い方

Edraw を起動して、工業自動化カテゴリを選んで、補助システム P&ID をダブルクリックしてから、新たな製図ページを開きます。他のギャラリーとともに、この流量計記号のギャラリーが自動的に左側に開きられます。すべての記号がベクター形式なので、編集とカスタマイズともできます。サイズの調節、色の変更とも可能で、必要とする場合にも、図形を分解してコンポーネントを取得できます。

サイズを調節

表示効果を壊すことがなく、図形をご要望によって任意のサイズに調節できます。変更した後、画像にぼかしがあることはありません。

P&ID プロセス冷却記号

色を変更

ユーザーのお気に入りのテーマに合わせるために、色も自由に変更できます。

ヒント:

  • 図形の一部の塗りつぶし色を変更するには、サブ図形を選択する必要があります。色を変更する必要のあるサブ図形を何回もクリックして、図形を正常に選び当ててから(青い選択フレームが出ます)、他の部分がそのままに保持して、このサブ図形色を変更するようになります。
  • または、まずは図形のグループ化を解除して(ホームメニューに戻って、グループ化解除ボタンをクリックします)、そして、別々のサブ図形の色を自由に変更できます。

P&ID プロセス冷却記号

図形を分解

図形を分解することがしやすいです。コンポーネントを取り出したり、新しい要素を加えたりして、新たな記号を作成できます。それは、ホームメニューにあるグループ化解除というボタンをクリックするというような方法でできます。

P&ID プロセス冷却記号

流量計記号でP&IDをデザインしよう

以下、流量計記号の使い方及びそのアプリケーションを示すいくつかのサンプルが挙げられます。Edraw P&ID 作成ソフトにおけるデザインされた記号が、配管計装線図のデザインに高速かつ簡単な方法を提供してくれます。もっとP&ID 図記号を発見するように、PFD 実例P&ID 実例一覧してみましょう。

もっとP&ID 記号を発見

以上のほかに、P&ID 作成ソフトにおいて、原料運送、メーター、タンク、HAVC などに関して、生き生きしている記号が提供されています。
