Modélisation IDEF0 - Créer des diagrammes IDEF0 et des diagrammes d'affaires rapidement avec des exemples et des modèles riches. Il fournit une certaine connaissance de IDEF0.

Définition de méthode IDEF

méthode IDEF

IDEF / SADT est une méthode graphique établie par Douglas T. ROSS (Softech) vers 1974. Parallèlement, le programme ICAM (Integrated Computer-Aided Manufacturing 1972) de l'US air force en commanda une définition domaine publique nommée IDEF0 (1975). ICAM établit ensuite d'autres modèles pour les aspects informationnels (IDEF1) et dynamiques (IDEF2). SADT reste encore plus répandu que SA/RT, qui lui est à présent préférée pour une meilleure prise en compte des aspects dynamiques.

SADT/IDEF0 est une méthode graphique particulièrement bien adaptée pour une description fonctionnelle. Elle est donc surtout utilisée en phase de spécification système ou logiciel. La description comprend une série de planches. Chaque planche est la décomposition en sous-fonctions d'une fonction du système. La décomposition est arborescente. Lorsqu'une information sera spécifique de SADT ou de IDEF, le nom de la méthode sera précisé entre parenthèses.

IDEF0 permet de modéliser les fonctions de l'entreprise ou ses systèmes. Le résultat de l'application d'IDEF0 est un modèle. Ce modèle comprend des diagrammes, des textes et des glossaires interconnectés par des références croisées.

Logiciel de modélisation IDEF0 innovant

Edraw Max est un logiciel facile à utiliser pour la création de diagramme IDEF0, avec qui on peut créer des diagrammes IDEF0 et des diagrammes d'affaires rapidement avec de riches exemples et modèles intégrés.

Logiciel de modélisation IDEF0 innovant

Télécharger gratuitement le logiciel de création de diagramme IDEF0 pour voir tous les exemples

free download software88 MB

Créer des diagrammes hiérarchiques en utilisant les modèles et les exemples intégrés d'IDEF0 pour la gestion de la configuration du modèle, des analyses des besoins et des avantages exigences des définitions et des modèles d'amélioration continue.

Configurations requises

Fonctionne avec Windows 7, 8, XP, Vista et Citrix

Fonctionne avec 32 et 64 bit Windows

Fonctionne sur Mac OS X 10.2 ou ultérieur

Caractéristiques du logiciel de modélisation IDEF0 Edraw

Edraw est:
  1. l'état de l'art
  2. vectoriel
  3. plus que les diagrammes IDEF0, IDEF1, IDEF2 qui peut faire plus de 200 sortes de diagrammes
  4. facile à utiliser avec l'interface glisser-déposer, les symboles prédéfinis et les outils de formatage automatique
  5. accompagnée par une grande quantité de modèles et exemples bien conçus
  6. conçu avec la compatibilité du format large de fichier

Symboles de modélisation IDEF0

Diagramme IDEF0 comprennent généralement les composants suivants:

Diagramme de contexte - Le schéma le plus élevé dans un modèle IDEF0.

Diagramme parent/enfant - Une hiérarchie IDEF0 de décomposition en utilisant les relations parent / enfant.

Arbres de noeuds - Structures arborescentes de nœuds ancrées à un noeud choisi, et utilisés pour représenter une décomposition IDEF0 complète en un seul schéma.

Formes de modélisation IDEF0

Les avantages de l'utilisation IDEF0 pour modéliser des processus d'affaires

  1. Comprendre - la modélisation aide à découvrir la nature de l'entreprise en cours de modélisation; qui est, ce qui est fait dans l'entreprise.
  2. Communication - une fois la compréhension a été atteint, la nature des processus d'affaires peut être documentée et ces documents sont facilement communiqués.
  3. Lumières - la modélisation contribue à faire apparaître les anomalies, les licenciements carences et les insuffisances dans la (tel quel) processus d'affaires existants.
  4. Amélioration - un modèle vous permet de sélectionner les zones déficitaires de l'entreprise et de ses processus et de les améliorer.
  5. Redesign - un modèle fournit une base concrète pour la refonte du processus, effectuer des simulations de la (à être) des processus d'affaires redessiné tel que défini par la stratégie. Cela signifie que les stratégies peuvent être testés avant la mise en œuvre a lieu.

Les techniques de modélisation IDEF0

Un modèle IDEF0 représente les activités de l'entreprise du point de vue de l'entreprise, la façon dont ces activités sont interreliés, les ressources utilisées pour mener chaque activité, et le résultat ou la sortie de chaque activité. Le modèle se compose de graphiques et de texte associé soutenir les graphiques.

La technique de modélisation IDEF0 se compose d'un langage graphique et un processus de modélisation qui peut être utilisé pour développer une riche description du procédé. Il est un moyen intuitif de définir, analyser et documenter l'entreprise dans son ensemble et les processus de l'entreprise.

La notation IDEF0 a été normalisé en 1993 par l'Institut national des normes et de la technologie du département des états unis du commerce et est une méthodologie de domaine public. IDEF0 est un sous-ensemble de la méthodologie de modélisation de système de IDEF0 complet qui comprend des informations process et la modélisation.

Il ya un certain nombre de processus d'affaires et la modélisation des informations autour de notations. La plupart de ces éléments font partie des méthodologies exclusives développées par des cabinets de conseil.

IDEF0, étant dans le domaine public, est en train de démanteler la tour de Babel au point où le but principal et la communication d'un modèle peuvent maintenant être atteints.

La modélisation de l'ensemble de l'entreprise et de ses processus est particulièrement difficile parce que, même dans les entreprises petites et moyennes, les processus d'affaires sont complexes et désignés comme étant de complexité moyenne. La méthode de IDEF0 facilite la modélisation de l'entreprise comme un système complexe de sorte qu'il peut être compris et améliorée.

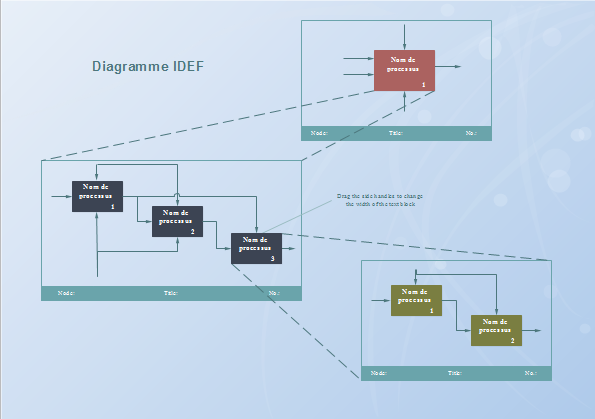

Exemple de diagrammes IDEF0
