Définition de diagramme SDL (Langage de spécification et de description)
Diagramme SDL est largement utilisé pour modéliser des machines de l'État dans les secteurs des télécommunications, de l'aviation, de l'industrie automobile et médical. Diagramme SDL est utilisé pour modéliser les détails d'un système, qui peut être simulé et prouvé, alors que UML est utilisé pour modéliser à un niveau d'abstraction plus élevé. Il ya trois parties dans un diagramme SDL: la définition du système, bloc et processus. La définition du système définit les principaux nœuds (blocs) du système tels que les clients et les serveurs, tandis que les tableaux de blocs montrent plus de détails. Le diagramme de processus montre les étapes de traitement dans chaque bloc.

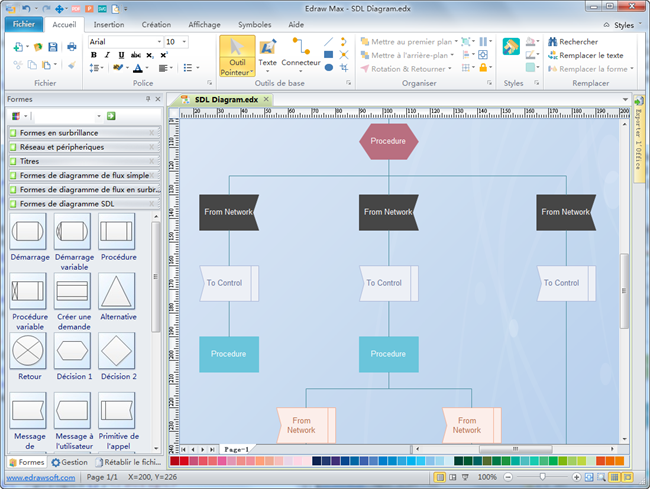

Logiciel de création de diagramme SDL Edraw
Il est facile de créer des diagrammes SDL et des processus d'affaires rapidement avec des exemples et des modèles Edraw gratuits. Créer des objets-orientés pour les systèmes et les réseaux de communications et de télécommunications, en utilisant le diagramme SDL. Basé sur les spécifications du CCITT.
Télécharger gratuitement le logiciel de diagramme SDL pour voir tous les exemples
Configurations requises
Fonctionne sur Windows 7, 8, 10, XP, Vista et Citrix.
Fonctionne sur Windows 32 et 64 bit.
Fonctionne sur Mac OS X 10.2 ou plus tard.
Fonctionne sur Linux.
Symboles de diagramme SDL
Les modèles de diagrammes SDL vous offre de nombreuses formes spéciales et intelligentes, le déput variable, la procédure, la procédure variable, la création d'une requête, autre solution, le retour, la décision, le message de l'utilisateur, le message à l'utilisateur, primitive vers gestion appels, enregistrement, document, etc. Toutes ces formes seront sûrement vous aider à dessiner des diagrammes SDL que vous aimez.
Exemple de diagramme SDL simple

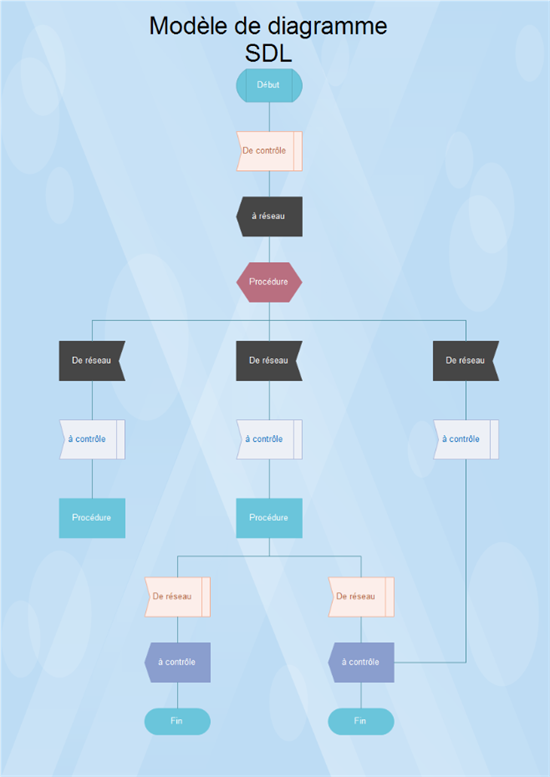

Cette image suivante montre un exemple de diagramme SDL simple.
