Un logiciel de plan de CVC facile qui aide à la conception de CVC plans avec des exemples et des modèles. Créez rapidement et facilement des plans de CVC à partir de données en quelques minutes.

Définition de plan de chauffage, ventilation et climatisation

Le chauffage, ventilation et climatisation (en abrégé CVC), équivalent en France de l'anglais « heating, ventilation and air-conditioning » (en abrégé HVAC, diffusé mondialement) est un ensemble de domaines techniques regroupant les corps d'état traitant du confort aéraulique. Ce qualificatif s'applique à tous types de bâtiments (habitat, tertiaire, industriel), et regroupe les spécialités et spécialistes du chauffage, de la ventilation et de la climatisation. On trouve également, en particulier au Québec, la locution chauffage, ventilation et conditionnement d'air, abrégé en CVCA.

Le plan de CVC est un plan montrant les locations de chauffage, ventilation et conditionnement d'air. La plupart des gens ont l'habitude de penser qu'il est trop difficile de tirer des plans de CVC afin qu'ils n'embaucher des professionnels pour les aider à faire des plans de CVC. Le fait est que si vous avez choisi le bon logiciel pour créer un plan de CVC, vous serez surpris que le dessin des plans de CVC pourrait être si facile.

Logiciel de plan de CVC Edraw vous aide à faire de superbes plans de CVC

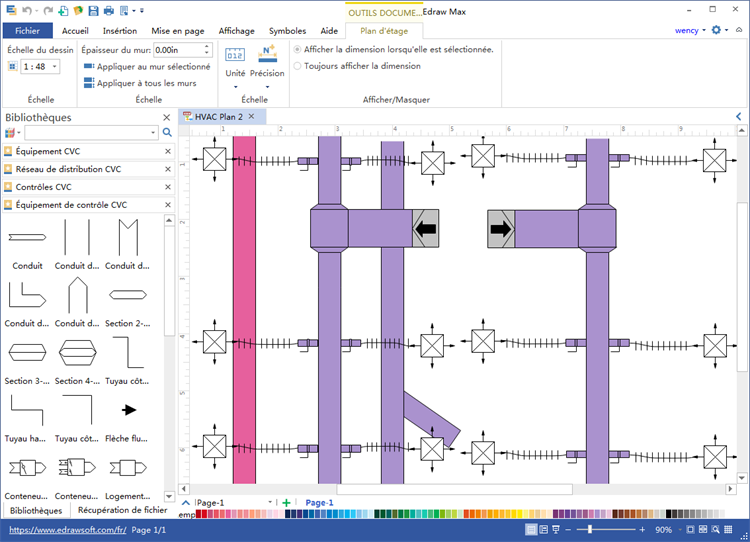

Le logiciel de plan de CVC Edraw est spécialement conçu pour créer des plans de CVC qualité professionnelle avec des modèles intégrés. Le logiciel de plan CVC fonctionne de la façon dont vous pensez. Il vous aide à construire des systèmes de traitement d'air, du débit d'air, de l'eau chaude et du vapeur. Créez un en quelques minutes ce qui prenait des heures, voire des jours. L'image ci-dessous est un exemple de plan de CVC usine fait via le logiciel plan de CVC Edraw.

L'interface du logiciel de plan de CVC est super pour que chacun puisse maîtriser le logiciel rapidement, sans courbe d'apprentissage et aucune compétence de dessin est requise. Il suffit de faire glisser et déposer des symboles, appliquez les thèmes intégrés conçus et partager automatiquement vos conceptions de jardin finie dans une présentation ou PDF par un seul clic. Avec Edraw, les constructions de plan de CVC est vraiment une tâche facile.

plan de CVC

Avec le logiciel de plan de CVC, vous pouvez connecter une chaudière à un tube en quelques étapes faciles. Le logiciel de plan CVC vous emmène de la fin de vos charges de construction à la fin de votre projet de conception de CVC en sélectionnant et la planification de votre équipement. Le logiciel de plan de CVC le rend facile pour un concepteur ou un ingénieur d'exposer leur réseau de conduits.

Découvrez pourquoi Edraw est le logiciel le plus simple et le plus facile, mais le logiciel le plus puissant de plan de CVC: Téléchargez maintenant.


Caractéristiques du concepteur de plan de CVC

  1. Les modèles bien conçus de plan de CVC - Pour commencer plus rapidement que jamais.
  2. Sélectionnez, faites glisser et déposer les composants prédéfinis que vous souhaitez utiliser - personnalisez les composants existants pour en faire de nouveaux plans de CVC.
  3. Partager et collaborer avec les autres - l'exportation et de publier des diagrammes au public dans divers formats.
  4. Gain d'un outil extrêmement puissant et polyvalent de conception - créer 200+ types de diagrammes, y compris l'organigramme, la carte mentale, le diagramme de flux et ainsi de suite.
  5. Tout le monde peut télécharger un essai gratuit de ce logiciel tout usage.

Symboles de plan de CVC

Logiciel de plan d'étage Edraw vous offre beaucoup de formes spéciales pour mieux faire des plans de CVC, conduits, tuyaux, boîtes VAV, aérothermes, hélices fandampers, filtres, ventilateurs centrifuges, ventilateurs à hélice, stations de flux d'air, humidificateurs, pompes, vannes, robinets de grille, débits d'eau, refroidisseurs , refroidissements, chaudières, etc.

Nom
Symbole de plan de CVC
Usage
Pompe
Pompe
est un dispositif mécanique par aspiration ou de pression pour augmenter ou déplacer des liquides, comprimer des gaz, ou de forcer l'air dans des objets gonflables tels que les pneus.
Silenceur
Silenceur
est un dispositif est fixé à l'échappement d'un véhicule automobile pour réduire le bruit du moteur.
Condenseur
Condenseur
est un appareil ou un conteneur pour condenser la vapeur.
Séchoir
Séchoir
est une sorte de substance ou de machine à faire les choses sèchent rapidement.
Filtre
filtre
est un dispositif poreux pour l'élimination d'impuretés ou de particules solides d'un liquide ou de gaz passé à travers elle.
Pipeline
Pipeline
est un long tuyau, généralement souterrain, pour le transport de pétrole, de gaz, etc.

Les symboles de conduits CVC comprennent de différents réseaux de gaines et de la sortie tels que conduit droit, mitre virage, 3 voies de jonction, Y jonction et de transition. Les symboles de contrôle CVC sont des symboles communs occasion de température, débit, vitesse, tension, courant, lumière, minuterie, la puissance et plus. Les symboles d'équipement de contrôle CVC comprennent le conduit, les sections, le pipe, la boîte de vav, le chauffage, l'amortisseur, le chaudière et plus encore. Coinsultez les liens pour en savoir plus.

Exemples créés par le logiciel de plan de CVC

L'utilisation d'un logiciel de plan de CVC pour faire des plans de CVC est assez facile. Il suffit de faire glisser et déposer les symboles de plan de CVC nécessaires à la page de dessin. Y compris des grilles et des diffuseurs, des équipements de CVC, des conduits de CVC, des contrôles de CVC, des symboles d'équipement de contrôle de CVC sont également disponibles dans ce logiciel de plan de CVC pour faciliter votre dessin des plans de CVC.

Exemple de plan de CVC

Plan de CVC d'usine

Exemple de plan de CVC

Comment créer un plan de CVC avec Edraw

Étape 1 : Démarrez la page de dessin de plan de CVC

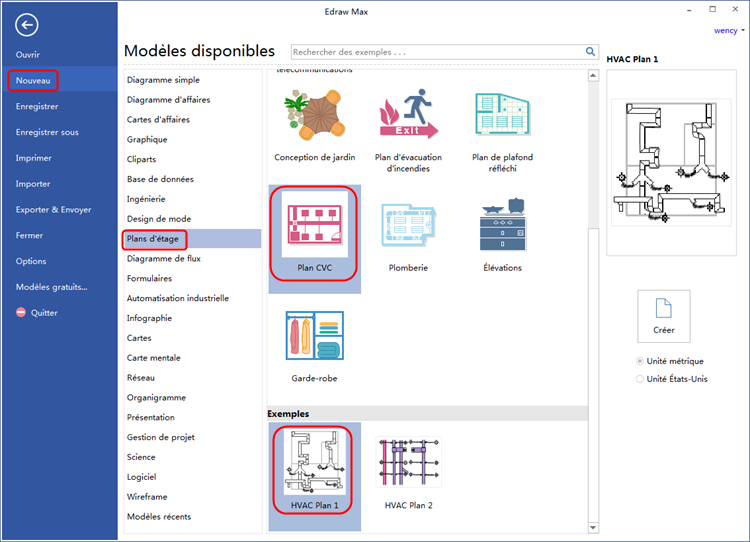

Sous l'onglet Fichier, pointez à Nouveau.-> Cliquez sur Plan d'étage, puis double cliquez sur l'une des icônes de Plan de CVC parmi les modèles, et vous pouvez commencer à réaliser votre plan de CVC à partir de ce modèle.

page de démarrage de plan CVC

Étape 2 : Utiliser l'onglet de plan d'étage

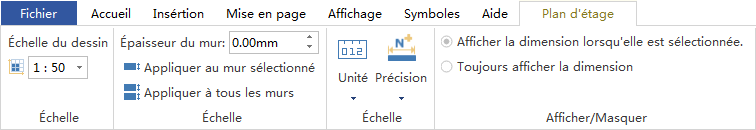

Accédez au menu de plan d'étage, dans le premier groupe d'échelle, entrez une valeur d'échelle de dessin dans la boîte ou cliquez sur la flèche à côté de la case pour choisir une échelle de dessin dans le menu déroulant.

Réglez l'échelle de dessin

Étape 3 : Faire glisser et déposer pour ajouter des formes de plan de CVC

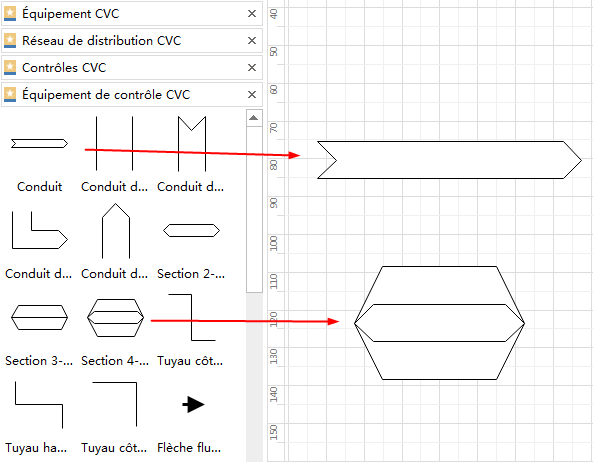

Cliquez sur le bouton flotant pour ajouter des sujets ou appuyez sur le bouton d'action flottant Insérer pour ajouter des formes de branche.

Faire glisser et déposer

Étape 4 : Remplir le plan de CVC avec une couleur

Pour ajouter des couleurs au dessin, vous pouvez ajouter un remplissage, une ligne et un style de texte en 1 clic.

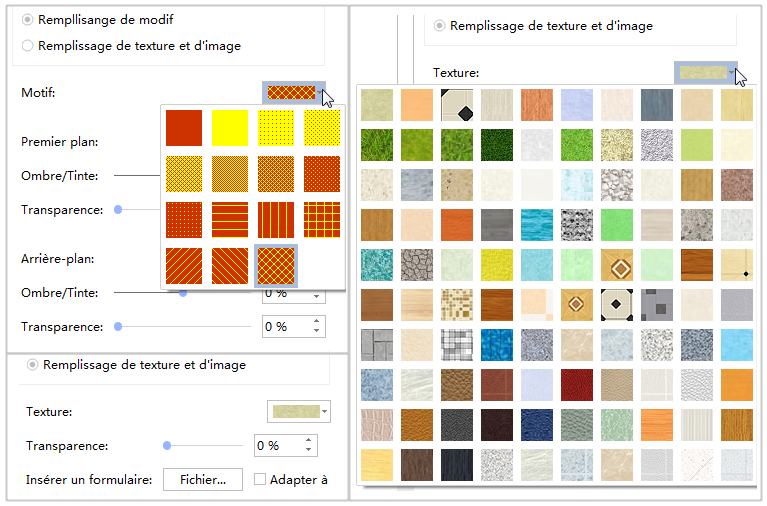

Cliquez sur Remplir dans le groupe Styles sous l'onglet Accueil. Un volet de remplissage apparaîtra à droite de la page de dessin, vous pouvez cliquer pour définir votre effet de remplissage.

Remplissage

Étape 5 : Enregistrer ou Exporter le plan de CVC

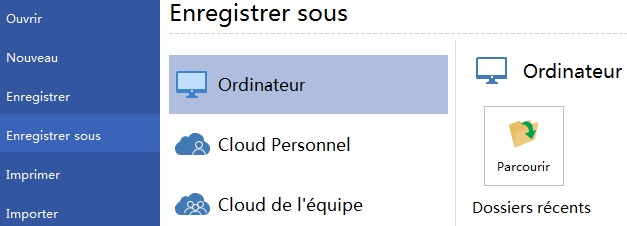

Cliquez sur Enregistrer sous l'onglet Fichier pour l'enregistrer en tant qu'une image (format par défaut). Choisissez Enregistrer sous sous l'onglet Fichier pour enregistrer en tant que d'autres formats.

Vous pouvez choisir d'enregistrer dans les fichiers locaux ou enregistrer dans votre Cloud.

enregistrer sous

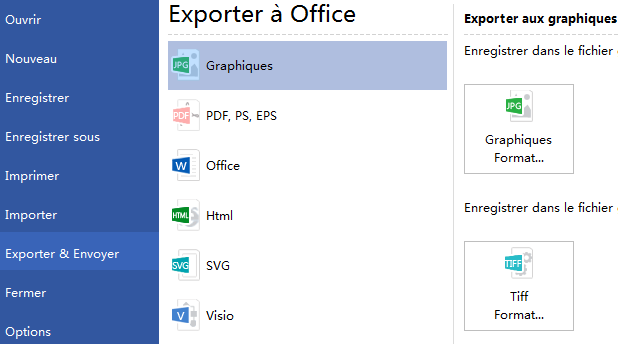

Cliquez sur Exporter & Envoyer sous l'onglet Fichier pour exporter le plan de cvc sous forme d'images, des diapositives de présentation et des documents web et ainsi de suite.

Exporter la carte mentale

Étape 6 : Imprimer le plan de CVC

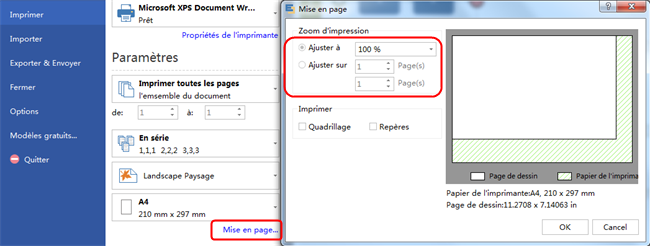

Cliquez sur l'onglet Fichier et puis choisissez Imprimer pour entrer dans le réglage d'impression et la fenêtre de prévisualisation. Vous pouvez spécifier la plage d'impression et de copie ici.

Si la page de dessin est plus grand que le papier d'impression, le dessin sera imprimé dans plus de 1 papiers. Pour imprimer sur seulement 1 papier, cliquez sur Mise en page... et puis choisissez Ajuster à.

Imprimer la carte mentale

Télécharger le logiciel de plan de CVC et voir tous les exemples gratuitement

Commencez! Vous allez adorer ce logiciel de diagramme facile à utiliser.

EdrawMax est parfait pour les organigrammes, les cartes mentales, les schémas de réseau, les plans d'architecture, les workflows, les diagrammes UML, lesschémas électriques, les illustrations scientifiques, les graphiques et bien plus encore! Commencez maintenant !
