Symboles du CVC
L'équipe de contenu d'Edraw
Voulez-vous créer votre plan HVAC?
EdrawMax est spécialisé dans la création de diagrammes et de visualisations. Apprenez de cet article tout surles symboles HVACetcomment utiliser les symboles HVAC. Essayez-le gratuitement dès maintenant!
Le plan HVAC illustre la disposition et le fonctionnement des diverses unités et équipements de chauffage, de ventilation et de climatisation dans un bâtiment, une maison ou tout autre établissement. Nous utilisons des symboles HVAC pour représenter l'équipement et les machines dans le plan HVAC. Ici, vous apprendrez les différents types et avantages de les symboles HVAC. Apprenez comment utiliser et trouver ces symboles pour créer un plan HVAC. Nous parlerons également des fonctionnalités de EdrawMax et comment vous pouvez dessiner des symboles HVAC personnalisés.
1. Quels sont les symboles HVAC
L'acronyme HVAC signifie chauffage, ventilation, climatisation. Le plan HVAC est un schéma qui représente visuellement la structure et les composants des systèmes mécaniques installés dans les bâtiments, les maisons et autres établissements pour le confort thermique, la climatisation et une meilleure qualité de l'air. Nous utilisons des symboles HVAC pour représenter la disposition des dispositifs, le réseau de ventilation et autres composants d'un système HVAC. Les systèmes HVAC sont principalement utilisés dans les bâtiments commerciaux et résidentiels, ainsi que dans l'industrie.
The Le but d'utiliser des symboles HAVCest de concevoir un plan HVAC précis qui satisfera les exigences environnementales de confort en ajustant les conditions de l'air extérieur. Il existe deux types de plans HVAC courants. Nous utilisons le plan HVAC central lorsque nous voulons placer le système loin de la résidence ou du bâtiment. Il utilise des conduits de distribution pour délivrer l'air conditionné. Les systèmes HVAC locaux sont généralement positionnés près ou à l'intérieur de la zone conditionnée avec des exigences en matière de conduits.
Il existe divers avantages à utiliser des symboles HAVC pour créer un plan avant de concevoir le système mécanique. Avec des symboles HVAC, vous pouvez illustrer la taille, la position et le type de chaque composant plus efficacement. Un bon plan HVACvous aidera à réduire vos factures d'électricité et à créer un meilleur système de ventilation pour la variabilité de la température. Vous pouvez également obtenir un air plus propre et un accès à distance pour l'utilisation de plans HVAC.
Les symboles HVAC représentent la disposition des dispositifs, du réseau de ventilation et d'autres composants d'un système HVAC.
2. Les types de symboles HVAC
Nous utilisons divers symboles HVAC pour concevoir des schémas de câblage et des schémas de circuit pour représenter la disposition et le mécanisme de fonctionnement des systèmes HVAC. Le choix des symboles à utiliser dans le plan HVAC dépend des configurations du bâtiment ou de la maison et des souhaits du propriétaire. Certains des symboles universels utilisés dans tous les plans HVAC sont les conduits, les filtres d'air, les ventilateurs d'approvisionnement, les dispositifs électriques et les contrôles. Nous classons les symboles HVAC en quatre types en fonction de leur objectif, de leur conception et du type de bâtiment. Voici les quatre types de symboles HVAC.

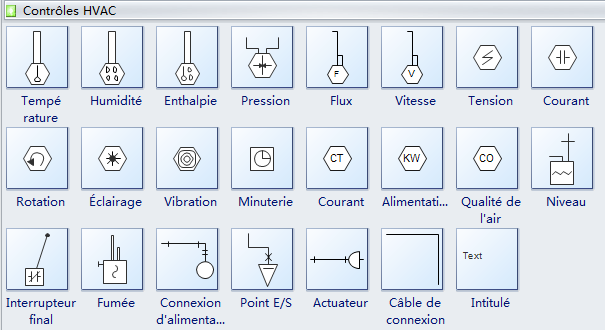

2.1 Symboles de contrôle HVAC
Symboles de contrôle HVACillustrent les composants et dispositifs qui contrôlent le mécanisme de chauffage, ventilation et climatisation HVAC avec des connexions électriques et des régulateurs. Nous utilisons ces symboles pour montrer la pression du gaz et de l'eau ou pour représenter le contrôle variable sur le système HVAC pour ajuster la vitesse et le couple du moteur. Certains de ces symboles sont principalement utilisés dans les schémas de circuit pour représenter le flux de fluide de contrôle et le module électrique qui fait fonctionner le système. Voici quelques symboles de contrôle HVAC.
- Temperature: Montre la température actuelle du système ou de la pièce.
- Humidity: Afficher un type d'appareil pour mesurer l'humidité.
- Pressure: Mesurer la pression actuelle dans le système et afficher sa valeur.
- Voltage: Mesurer la tension dans le système.
- Current: Mesurer le courant électrique dans le système.
- Timer: Placé partout où nous avons besoin d'un minuteur ou pour effectuer un compte à rebours.
Source: EdrawMax

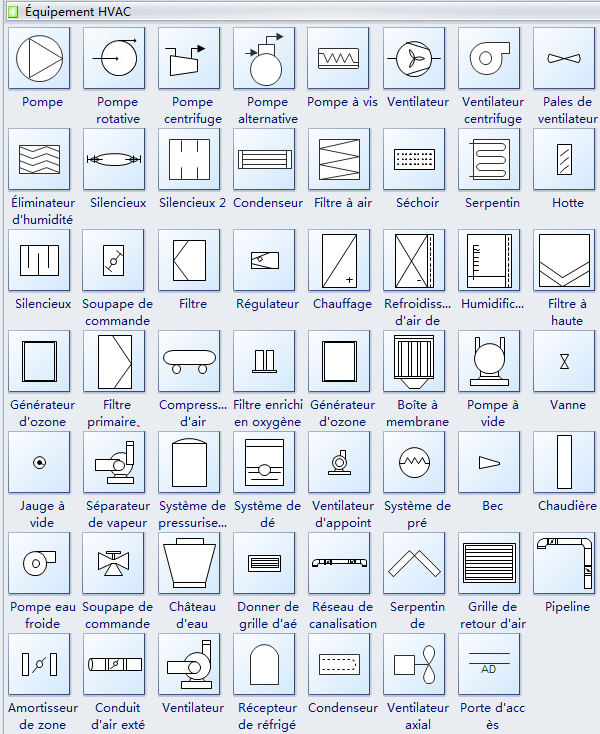

2.2 Symboles d'équipement HVAC
The Symboles d'équipement HVACdécrivent les produits électriques, les dispositifs et l'équipement utilisé pour les connecter au système de CVC. Nous utilisons ces symboles de CVC pour représenter visuellement tous les composants majeurs et mineurs et les produits dans un plan de CVC. L'équipement comprend des dispositifs courants, tels que des ventilateurs et des filtres à air pour une meilleure qualité de l'air. Il comprend également des produits extérieurs tels que des unités DX et des séchoirs. Vous avez besoin de connaissances de base sur ces symboles avant de créer un plan de CVC. Voici quelques symboles d'équipement de CVC.
- Fan blades: Dessinées principalement là où un ventilateur ou une ventilation serait placé dans le plan de CVC.
- Silencer: Principalement placé au moteur pour réduire la production de bruit.
- Condenser: Partie vitale de tout plan de CVC ; c'est un équipement de transfert de chaleur qui peut condenser la vapeur en liquide.
- Drier: Partie vitale de tout plan de CVC ; c'est un équipement de transfert de chaleur qui peut condenser la vapeur en liquide.
- Muffler: Une forme avancée d'un silencieux qui peut être inclus dans n'importe quel appareil pour inhiber son bruit.
- Filter: Un dispositif poreux permettant de retirer les impuretés ou les particules solides d'un liquide ou d'un gaz qui le traverse.
Source: EdrawMax

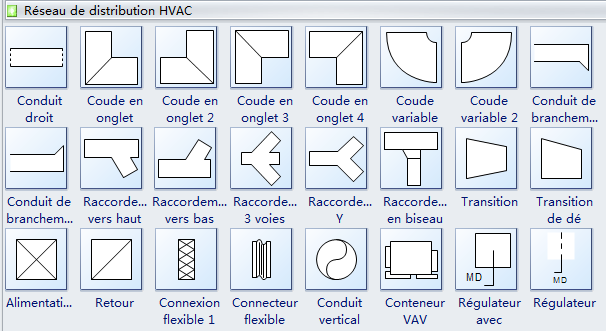

2.3 Symboles de conduits HVAC
La Les conduits HVACsont une partie essentielle des systèmes HVAC centraux. Nous utilisons des symboles de conduits pour illustrer les conduits et les boîtes Vav dans un plan HVAC. La plupart des symboles de conduits sont principalement représentés par une ou deux lignes dans une forme rectangulaire. Nous utilisons des conduits pour des raisons thermiques et acoustiques, pour augmenter ou réduire la chaleur ou le froid. Lorsque nous réalisons des plans HVAC, nous apportons divers changements qui incluent l'ajout ou la suppression de conduits dans le système. Il existe également divers types de conduits, tels que celui utilisé pour réduire les vibrations ou pour les ruptures sismiques. Voici quelques symboles de conduits HVAC.
- Straight duct: Tuyau droit en forme de I installé dans la canalisation.
- Miter bend: Une partie courbe dans une route, une rivière, un chemin ou un circuit de course. Il a une forme en L et est installé aux points de courbure.
- 3 way junction: Installé lorsque une seule entrée est divisée en trois segments.
- Y junction: Avoir 2 bras de taille égale.
- Transition: Le processus ou une période de passage d'un état ou d'une condition à un autre. L'équipement est placé là où un état dans le tuyau est changé en un autre.
- Supply: Placé à l'approvisionnement du système de gaines.
Source: EdrawMax
2.4 Symboles de contrôle et d'équipement HVAC
Les symboles de contrôle et d'équipement HVAC représentent les dispositifs et systèmes avec des fonctionnalités de contrôle telles qu'un ventilateur à hélice avec régulateur de vitesse. Ce sont les symboles couramment utilisés dans tous les types de plans HVAC. La plupart de ces symboles représentent des produits avec des ventilateurs et des contrôleurs. De nombreux dispositifs sont équipés de contrôleurs dans un système HVAC car l'environnement extérieur et intérieur d'un bâtiment ou d'une maison change régulièrement, et nous devons ajuster le système pour un meilleur confort. Voici quelques symboles de contrôle et d'équipement HVAC.
- Unit Heater: Placé à des endroits spécifiques (unités) pour fournir du chauffage.
- Propeller Fan: Partie du système de ventilation pour faire circuler l'air.
- Damper: Un type de dispositif qui a un effet d'atténuation ou inhibiteur. Le dispositif a des effets inhibiteurs qui régulent et redirigent le flux d'air.
- Valve: Placé n'importe où dans le plan HVAC qui activerait ou désactiverait le flux dans la canalisation.
- VSD: Un trou dans la paroi séparant les deux chambres inférieures du cœur. Il représente un dispositif à vitesse variable qui sépare deux chambres et régule la vitesse du flux.
- Pipe Flow Arrow: Montre la direction dans laquelle tout liquide ou gaz circule dans une canalisation.
Source: EdrawMax
Symboles de coque murale HVAC 2.5
Les parties les plus typiques d'une disposition de bureau sont les murs. Les murs extérieurs sont représentés par des lignes plus épaisses, tandis que les murs intérieurs sont représentés par des lignes plus fines. Parfois, il n'y a pas de différence discernable entre eux. Au lieu d'une seule ligne solide, les murs extérieurs peuvent être représentés par un contour noir ou des lignes doubles.
Source: EdrawMax
2.6 Symboles de porte et de fenêtre HVAC
Les portes ressemblent à de plus grands espaces entre les murs, avec une ligne courbe indiquant dans quelle direction la porte va s'ouvrir et fournissant un dégagement. Selon leur conception et leur fonction, elles peuvent apparaître différemment sur les plans d'étage.
Les fenêtres sont représentées comme si elles faisaient partie des murs.
- Trois lignes parallèles séparent les fenêtres en verre coulissantes des murs pleins.
- Les fenêtres à battant ont des arcs qui ressemblent à des portes et montrent comment elles s'ouvrent vers l'extérieur.
- Les fenêtres en baie sont inclinées comme le bord d'un panneau d'arrêt, interrompant la trajectoire droite du mur.
Source: EdrawMax
3. Où trouver des symboles HVAC
Il est essentiel d'avoir les bons symboles HVAC pour créer un plan HVAC précis avec des détails et une représentation claire de chaque composant. Vous pouvez facilement trouver des symboles HVAC dans la bibliothèque de symboles d'EdrawMax.les symboles HVACVous pouvez facilement trouver des symboles HVAC dans la bibliothèque de symboles de
Vous pouvez facilement trouver les symboles HVAC dans la bibliothèque de symboles deEdrawMax. EdrawMax vous offre plus de 26000 symboles que vous pouvez utiliser pour créer un diagramme HVAC ou tout autre diagramme. Vous pouvez rechercher les symboles que vous voulez dans EdrawMax et cliquer sur le plan HVAC. Allez dans la catégorie HVAC et utilisez un simple glisser-déposer pour ajouter le symbole que vous voulez.
EdrawMax est la meilleure ressource pour les symboles HVAC, vous pouvez trouver des centaines de symboles HVAC ici. Il vous suffit de faire glisser-déposer, vous pouvez créer facilement un plan HVAC.
4. Comment utiliser les symboles HVAC
Suivez ces instructions pour apprendre comment utiliser les symboles HVAC et créer facilement plus de symboles HVAC avec EdrawMax.
4.1 Comment utiliser les symboles HVAC dans EdrawMax
Au lieu de perdre du temps à dessiner les symboles ou icônes HVAC sur papier, vous devriez chercher un moyen de concevoir facilement un plan HVAC. EdrawMax est bien équipé pour concevoir un plan HVAC.
Étape 1 Connectez-vous à EdrawMax
Si vous êtes nouveau ici, vous devez utiliser votre e-mail pour vous inscrire à EdrawMax, mais si vous êtes déjà utilisateur d'EdrawMax, vous n'avez qu'à vous connecter à EdrawMax gratuitement. Ouvrez EdrawMax, sélectionnez "Ingénierie", et trouvez "Plan de construction", et cliquez sur "Plan HVAC", puis ouvrez un nouveau canevas ou simplement ouvrez un modèle intégré.
Étape 2 Sélectionnez les symboles de disposition de bureau
Contrairement au dessin physique, EdrawMax aide à créer facilement un système HVAC. Dans la section des symboles d'EdrawMax, vous trouverez plus de 260 000 symboles vectoriels que vous pouvez utiliser dans vos créations. Dans EdrawMax, vous pouvez trouver des symboles HVAC dans Bibliothèques de symboles sur la barre d'outils de gauche. Vous pouvez cliquer sur l'option "+" pour ouvrir un nouveau canevas pour créer votre HVAC. Sur le côté gauche du canevas, vous verrez une bibliothèque de symboles avec de nombreux symboles HVAC. Vous pouvez rechercher des symboles spécifiques dans la barre de recherche.
Étape 3 Glisser-déposer
Une fois que vous avez trouvé les symboles HVAC appropriés que vous souhaitez, il vous suffit de les faire glisser et de les déposer facilement sur le canevas. Continuez à personnaliser en choisissant les bons symboles, les bonnes échelles ou dimensions, et en ajoutant plus de détails, comme la couleur, la police, etc. Lorsque votre HVAC est terminé, vous pouvez exporter votre fichier ou partager votre conception facilement. En savoir plus guide du plan HVAC ici si nécessaire.
4.2 Comment créer plus de symboles HVAC dans EdrawMax
EdrawMax vous offre des milliers de symboles pour créer votre diagramme. Parfois, vous voulez utiliser des symboles uniques ou personnalisés dans votre diagramme qui ne se trouvent pas dans la bibliothèque. EdrawMax vous donne une solution simple à ce problème. Suivez ces étapes lorsque vous ne trouvez pas les symboles HVAC que vous souhaitez ou si vous souhaitez créer vos propres symboles pour réaliser votre diagramme.
Étape 1 Outil de recherche de symboles
Si vous ne trouvez aucun symbole similaire à celui que vous voulez, vous pouvez utiliser l'outil crayon, l'outil stylo et l'outil d'ancrage pour dessiner vos symboles HVAC personnalisés. Il est beaucoup plus facile de dessiner le symbole que vous voulez sur EdrawMax au lieu de chercher celui qui correspond à vos besoins. Vous pouvez également enregistrer votre symbole dans la bibliothèque pour une utilisation ultérieure.
- Sélectionnez "Symboles" dans la barre d'outils supérieure;
- Utilisez l'outil "Crayon", "Outil Stylo", "Outil d'Ancrage" pour créer un symbole de jardin dès le début;
- Choisissez "Union", "Combiner", "Soustraire", "Fragment", "Intersection", "Forme intelligente" pour faire vos symboles.
Étape 2 Créer des symboles HVAC
Lorsque vous créez un plan de bureau, assurez-vous que la taille, le design et les autres attributs de votre icône correspondent à d'autres symboles de disposition de bureau. Suivez ces étapes pour dessiner des symboles de disposition de bureau parfaits.
- Faites de votre icône d'évacuation d'incendie et d'infrastructure un carré et un symbole d'avertissement ou de danger de forme circulaire.
- Vous pouvez utiliser différents styles de stylos pour faire différentes parties de votre symbole.
- Assurez-vous que l'illustration à l'intérieur de la forme ne la chevauche pas.
- Lorsque vous créez une icône, utilisez la bonne couleur pour représenter l'icône, comme le rouge pour le feu, le jaune et le blanc pour l'avertissement et le vert pour les points d'accès et de sortie.
Étape 3 Importer des symboles HVAC
Sauf pour créer de nouveaux symboles HVAC dans EdrawMax, vous pouvez importer des symboles HVAC depuis votre point de vue. Trouver "Insérer" sur la barre d'outils de navigation en haut, et importer des images à transformer en symboles. Ou cliquez sur la troisième option de la barre d'outils de droite pour insérer des images plus rapidement.
Étape4 Enregistrer dans vos bibliothèques de symboles
Une fois que vous avez terminé la conception de vos symboles de CVC ou importé vos images de symboles, vous devez toujours cliquer sur "Symboles" en haut, et choisir "Enregistrer le symbole" dans vos bibliothèques de symboles. Ou vous pouvez cliquer sur "+" dans Ma bibliothèque sur la barre d'outils de gauche. Apprenez-en plus sur comment dessiner un plan de CVC ou concevoir un CVC à partir d'ici.guide du plan HVAC5. Logiciel de dessin de CVC gratuit
5. Logiciel de dessin HVAC gratuit
Créer un plan de CVC est beaucoup plus facile avec un logiciel de CVC gratuit, tel que EdrawMax, au lieu de le dessiner à partir de zéro. Avec EdrawMax, vous obtenez une bibliothèque de symboles complète avec des milliers de symboles de CVC que vous pouvez utiliser pour réaliser votre diagramme. Il vous offre également des modèles modifiables gratuitement que vous pouvez personnaliser en quelques minutes et compléter votre diagramme. EdrawMax est un excellent outil pour la collaboration d'équipe, et son interface facile à utiliser en fait le premier choix pour tout le monde. Ces fonctionnalités font d'EdrawMax le meilleur Chauffage, ventilation et climatisationLes symboles qui peuvent être utilisés pour créer des diagrammes. Il vous fournit également des modèles éditables gratuits que vous pouvez personnaliser et compléter votre diagramme en quelques minutes. EdrawMax est un excellent outil pour la collaboration en équipe et son interface facile à utiliser en fait le premier choix pour tout le monde. Ces caractéristiques font de EdrawMax le meilleurlogiciel de dessin HVAC gratuit.
Principales fonctionnalités d'EdrawMax:
- EdrawMax est livré avec des exemples et des modèles de plans HVAC gratuits qui sont entièrement personnalisables;Les symboles vectoriels intégrés vous permettent d'ajouter facilement des composants HVAC à votre conception;
- Vous pouvez facilement partager la conception HVAC avec votre équipe et voir les révisions en direct effectuées par votre équipe;
- EdrawMax vous permet d'exporter le fichier dans plusieurs formats, y compris MS Docs, PPTX, JPEG, PNG, PDF, et plus encore;
- EdrawMax dispose d'une communauté forte de 25 millions d'utilisateurs qui mettent à jour la communauté de modèles avec leurs projets créatifs;
- EdrawMax est considéré comme le meilleur outil pour les débutants et les professionnels en raison de son tableau de bord convivial et de sa fonction de glisser-déposer facile.
- EdrawMax est considéré comme le meilleur outil pour les débutants et les professionnels en raison de son tableau de bord convivial et de sa fonction simple de glisser-déposer.
EdrawMax BureauEdrawMax en ligne6. Réflexions finales
Nous utilisons les symboles HVACpour créer des schémas et assurer le confort thermique et améliorer la qualité de l'air intérieur dans une maison, un bâtiment ou une industrie, avec une bonne ventilation et filtration de l'air. Lorsque vous créez un plan HVAC, assurez-vous d'ajouter des commandes de sécurité, des commandes de fonctionnement, des contacts de relais et des symboles pour les interrupteurs.
EdrawMax est le meilleur logiciel HVAC avec des modèles gratuits et une grande collection de symboles et icônes. Les professionnels et les débutants préfèrent EdrawMax en raison de son interface simple et de ses outils de diagramme rapides. Vous pouvez également importer des symboles depuis le web et télécharger ou partager votre diagramme dans n'importe quel format que vous souhaitez en utilisant EdrawMax.
