Schema elettrico del ventilatore portatile spiegato bene

Se stai cercando uno schema elettrico ventilatore portatile, nella maggior parte dei casi vuoi capire come sono collegati i fili all’interno del dispositivo, come ricostruire una connessione dopo lo smontaggio oppure come individuare più velocemente la zona in cui potrebbe esserci un guasto. Questa guida ti aiuta a leggere lo schema con un obiettivo pratico: seguire il percorso dei fili, riconoscere i componenti principali e confrontare il disegno con il cablaggio reale senza affidarti solo ai colori.

Il punto chiave è usare lo schema per verificare i collegamenti interni in modo logico, soprattutto quando il dispositivo è stato smontato, riparato o mostra un comportamento anomalo. Un buon diagramma non sostituisce il controllo diretto di morsetti, motore, condensatore o selettore, ma ti aiuta a capire quali rami hanno senso e quali connessioni meritano una verifica più attenta.

Quando questo schema è utile per verificare i collegamenti interni

Chi cerca questo schema, nella maggior parte dei casi, non vuole progettare un circuito da zero: vuole capire come sono collegati i fili all’interno del dispositivo, come ricostruire una connessione dopo lo smontaggio oppure come individuare più velocemente la zona in cui potrebbe esserci un guasto. Questo succede spesso quando il ventilatore non parte, funziona solo su una velocità, ha perso una funzione specifica oppure presenta collegamenti interni poco chiari dopo una riparazione o una verifica.

Quando la guida può aiutarti davvero

Questa pagina è particolarmente utile se devi rimontare i collegamenti interni, controllare un filo scollegato, capire perché una funzione non risponde oppure confrontare il tuo modello con uno schema simile trovato online. È anche un buon punto di partenza quando vuoi distinguere i rami dedicati ad alimentazione, velocità, condensatore e funzioni accessorie senza affidarti solo ai colori dei cavi.

Perché non conviene copiare lo schema senza confronto

Anche quando due ventilatori sembrano molto simili, la disposizione interna dei fili, il numero dei terminali e la sequenza delle velocità possono cambiare. Per questo lo schema va letto insieme al prodotto reale: aiuta a capire la logica del collegamento, ma non sostituisce il controllo diretto di morsetti, componenti e cablaggio effettivo.

Componenti e collegamenti da riconoscere prima di iniziare

Nel ventilatore portatile i collegamenti importanti sono quasi sempre interni al dispositivo: alimentazione dalla spina o dal modulo di ingresso, selettore delle velocità, motore, eventuale condensatore e altri componenti legati a batteria, ricarica o funzioni accessorie nei modelli più moderni. Chi cerca questo schema spesso sta facendo manutenzione o sta cercando di rimettere ordine dopo aver aperto il dispositivo.

Per questo bisogna capire subito se il modello è un ventilatore portatile semplice oppure se include alimentazione ricaricabile, scheda di controllo o altri moduli che cambiano la logica del cablaggio. Uno schema generico da ventilatore domestico qui rischia di aiutare poco se non evidenzia i nodi davvero presenti nel prodotto.

• individua ingresso alimentazione, motore e selettore velocità
• controlla se esistono batteria, modulo di ricarica o scheda interna
• verifica il ruolo del condensatore quando presente
• separa i rami di potenza da quelli di controllo o ricarica

Schema base e varianti di collegamento più comuni

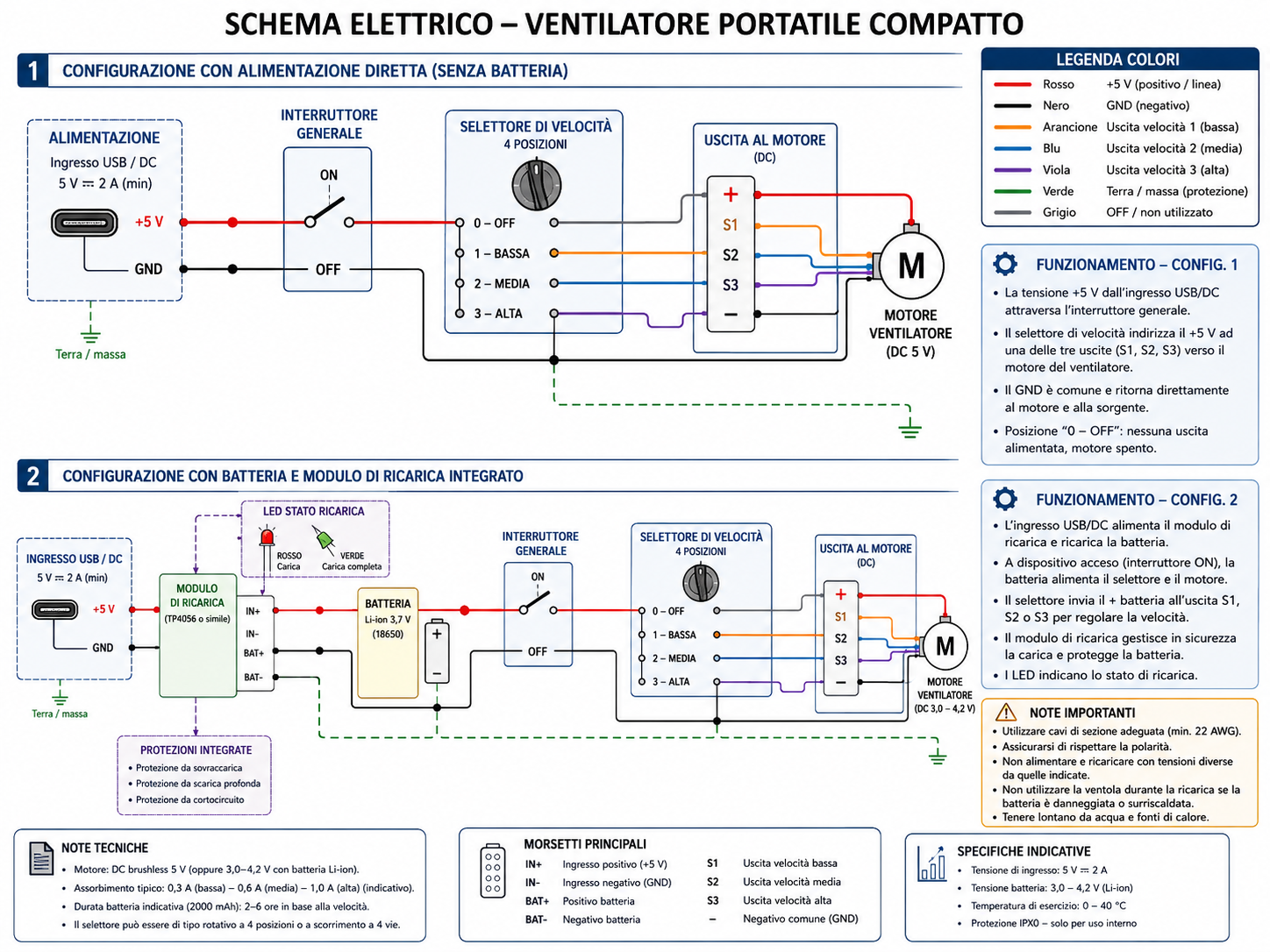

Lo schema base più utile per un ventilatore portatile mostra l’ingresso di alimentazione, il percorso verso il selettore e il collegamento del motore. È la versione che aiuta di più quando il lettore deve rimettere insieme i fili, capire perché il ventilatore non parte o verificare il ramo che gestisce le velocità.

Le varianti diventano importanti quando il modello integra batteria, circuito di ricarica, scheda di controllo o funzioni aggiuntive. In questi casi il cablaggio non è più quello lineare di un ventilatore molto semplice, e lo schema deve far vedere quali parti appartengono all’alimentazione principale e quali invece passano per un modulo elettronico.

Gli errori più comuni nella lettura del diagramma

Un errore frequente è trattare il ventilatore portatile come un normale ventilatore da tavolo, ignorando batteria o scheda. Un altro è ricostruire i fili senza distinguere il percorso del motore da quello della ricarica.

Per questo la pagina deve mostrare con chiarezza quali varianti appartengono ai modelli più semplici e quali a quelli con elettronica interna. Così il lettore capisce subito se il suo caso rientra in uno schema lineare o in uno più articolato.

Come ricostruire lo schema interno con EdrawMax

Quando i fili interni non sono immediati da seguire, usare un software dedicato è uno dei modi più semplici per ricostruire il cablaggio senza perdere passaggi importanti. Con EdrawMax puoi ridisegnare motore, condensatore, selettore, oscillazione e altri nodi utili, così da vedere con più chiarezza quali collegamenti appartengono al circuito base e quali invece dipendono dal modello.

Il metodo più utile è partire dai componenti reali e aggiungere i collegamenti uno alla volta, annotando dove entra l’alimentazione, quali fili appartengono alle velocità e quali parti gestiscono funzioni accessorie. Così puoi trasformare un cablaggio interno poco chiaro in uno schema leggibile, confrontare meglio varianti simili e isolare più in fretta il ramo che merita un controllo.

100% sicuro | Nessuna pubblicità | Funzionalità AI

100% sicuro | Versioni per desktop >>

Una volta ricostruito lo schema, puoi esportare una versione pulita con etichette chiare e usarla per verifica tecnica, documentazione interna o contenuti web più facili da seguire. Quando il disegno rispecchia davvero il cablaggio reale, anche l’analisi di guasti e differenze tra modelli diventa molto più veloce.
