Come interpretare lo schema elettrico di un ventilatore di scarico

Se stai cercando uno schema elettrico ventilatore di scarico, nella maggior parte dei casi vuoi capire come collegare il dispositivo in modo corretto, come riconoscere i morsetti principali e come verificare se il tuo impianto corrisponde davvero al collegamento mostrato. Questa guida ti aiuta a leggere lo schema con un obiettivo pratico: distinguere alimentazione, neutro, terra, ritorni di comando ed eventuali funzioni aggiuntive senza confondere un esempio generico con il cablaggio reale che hai davanti.

Il punto chiave è usare lo schema come riferimento per installare, sostituire o verificare il collegamento senza saltare i controlli essenziali. Un buon diagramma non sostituisce il manuale del produttore, ma ti aiuta a capire dove entra la linea, quali morsetti comandano davvero il dispositivo e quali differenze possono spiegare perché un collegamento apparentemente corretto poi non funziona come previsto.

Quando questo schema ti serve davvero nel collegamento

Nella maggior parte dei casi, chi cerca questo schema non vuole semplicemente vedere un disegno tecnico: vuole capire come collegare il dispositivo in modo corretto, come riconoscere i morsetti principali e come verificare se il proprio impianto corrisponde davvero al collegamento mostrato. Questo succede soprattutto quando si installa un nuovo apparecchio, si sostituisce un modello vecchio oppure si cerca di capire perché il dispositivo non si accende, non risponde al comando o non gestisce correttamente funzioni come luce, timer, telecomando o regolazione della velocità.

Nei quali casi la pagina è davvero utile

Questa guida è particolarmente utile quando devi installare il dispositivo da zero, sostituire un apparecchio esistente, capire come separare due funzioni oppure verificare un collegamento che sembra corretto ma non funziona come previsto. Nei modelli con opzioni aggiuntive, lo schema serve anche a chiarire quali fili non hanno la stessa funzione anche se a prima vista sembrano simili.

Cosa conviene verificare prima di seguire lo schema

Prima di prendere il diagramma come riferimento finale, conviene sempre controllare etichette dei morsetti, manuale del produttore e configurazione reale del dispositivo. I colori dei fili e la disposizione dei terminali possono cambiare da marca a marca, quindi lo schema va usato come guida pratica per orientarsi, non come copia universale da applicare senza confronto.

Componenti e collegamenti da riconoscere prima di iniziare

Nel ventilatore di scarico i collegamenti da riconoscere dipendono soprattutto dal tipo di comando: on/off semplice, attivazione tramite luce oppure variante con timer. In pratica il lettore deve distinguere subito linea, neutro, terra e, se presente, ingresso di comando o linea permanente. È questa differenza che decide se il ventilatore deve partire solo quando arriva il comando o restare alimentato abbastanza da gestire anche una temporizzazione.

Vale anche la pena capire se lo schema riguarda un semplice estrattore domestico o un modello con funzioni aggiuntive. Anche quando l’aspetto esterno è simile, la morsettiera può cambiare parecchio e rendere fuorviante un diagramma troppo generico.

• riconosci linea, neutro e terra del collegamento base
• controlla se esiste un ingresso separato per timer o comando
• verifica se il ventilatore parte con interruttore dedicato o con la luce
• confronta le sigle dei morsetti con il manuale del produttore

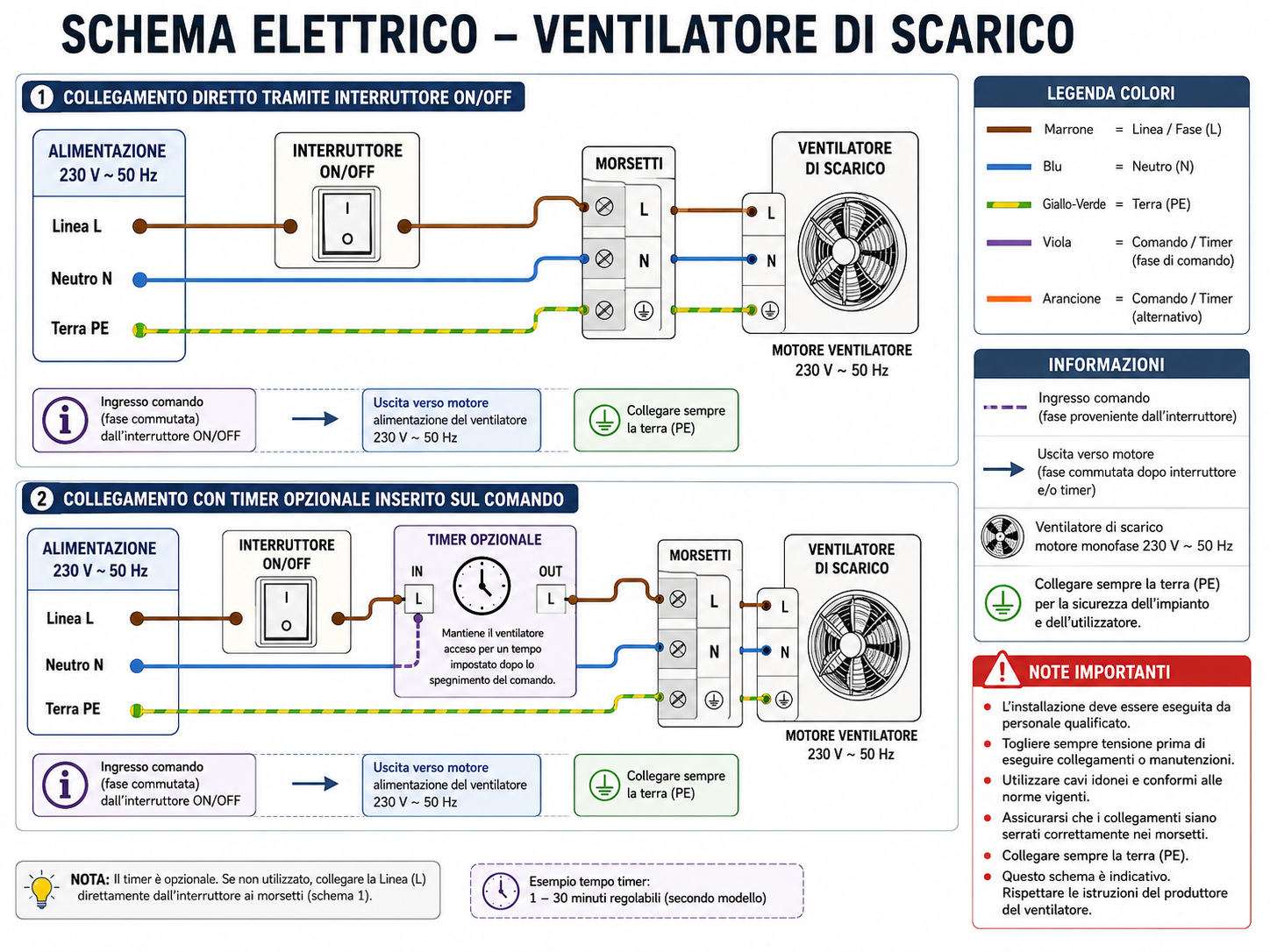

Schema base e varianti di collegamento più comuni

Lo schema base più frequente è quello con linea, neutro e terra, comandati da un interruttore semplice o da un punto luce. È il caso che interessa a chi deve installare il ventilatore di scarico in modo essenziale o sostituire un modello che lavorava già con la stessa logica.

Le varianti diventano importanti quando entra in gioco il timer o una linea di comando separata. Qui non si tratta solo di aggiungere un filo: cambia il comportamento del ventilatore, che può continuare a funzionare dopo lo spegnimento o reagire a un ingresso specifico. Lo schema deve quindi spiegare con chiarezza quale ramo resta sempre alimentato e quale viene usato come segnale di attivazione.

Gli errori più comuni nella lettura del diagramma

L’errore tipico è trattare ogni ventilatore di scarico come un semplice on/off. Un altro è scambiare il morsetto del comando con quello della linea permanente, soprattutto nei modelli con timer.

Per questo la pagina funziona meglio quando lo schema base e la variante temporizzata sono separati in modo netto. Il lettore così capisce subito quale configurazione assomiglia davvero al proprio impianto.

Come chiarire o ricreare il collegamento con EdrawMax

Quando il collegamento reale non è immediato da leggere, usare un software dedicato è spesso il modo più rapido per mettere ordine tra morsetti, ritorni e funzioni separate. Con EdrawMax puoi ricreare il collegamento che hai davanti, distinguere linea, neutro, terra e comandi, e visualizzare in modo più chiaro dove cambia la logica tra schema base e variante.

Il metodo più utile è partire dai morsetti effettivi del prodotto e poi ricostruire il percorso dei fili uno per uno. In questo modo puoi trasformare un cablaggio confuso in uno schema leggibile, confrontare più facilmente il tuo caso con il manuale e isolare subito la parte che cambia tra una configurazione semplice e una con comando aggiuntivo.

100% sicuro | Nessuna pubblicità | Funzionalità AI

100% sicuro | Versioni per desktop >>

Una volta ricreato il collegamento, puoi esportare una versione pulita con etichette chiare e usarla per controlli interni, assistenza tecnica o contenuti web più facili da capire. Quando immagine e spiegazione seguono la stessa logica, anche il lettore capisce più in fretta quale variante assomiglia davvero al proprio impianto.
