Come leggere i collegamenti di un ventilatore da tavolo

Se stai cercando uno schema elettrico ventilatore da tavolo, nella maggior parte dei casi vuoi capire come sono collegati i fili all’interno del dispositivo, come ricostruire una connessione dopo lo smontaggio oppure come individuare più velocemente la zona in cui potrebbe esserci un guasto. Questa guida ti aiuta a leggere lo schema con un obiettivo pratico: seguire il percorso dei fili, riconoscere i componenti principali e confrontare il disegno con il cablaggio reale senza affidarti solo ai colori.

Il punto chiave è usare lo schema per verificare i collegamenti interni in modo logico, soprattutto quando il dispositivo è stato smontato, riparato o mostra un comportamento anomalo. Un buon diagramma non sostituisce il controllo diretto di morsetti, motore, condensatore o selettore, ma ti aiuta a capire quali rami hanno senso e quali connessioni meritano una verifica più attenta.

Quando questo schema è utile per verificare i collegamenti interni

Chi cerca questo schema, nella maggior parte dei casi, non vuole progettare un circuito da zero: vuole capire come sono collegati i fili all’interno del dispositivo, come ricostruire una connessione dopo lo smontaggio oppure come individuare più velocemente la zona in cui potrebbe esserci un guasto. Questo succede spesso quando il ventilatore non parte, funziona solo su una velocità, ha perso una funzione specifica oppure presenta collegamenti interni poco chiari dopo una riparazione o una verifica.

Quando la guida può aiutarti davvero

Questa pagina è particolarmente utile se devi rimontare i collegamenti interni, controllare un filo scollegato, capire perché una funzione non risponde oppure confrontare il tuo modello con uno schema simile trovato online. È anche un buon punto di partenza quando vuoi distinguere i rami dedicati ad alimentazione, velocità, condensatore e funzioni accessorie senza affidarti solo ai colori dei cavi.

Perché non conviene copiare lo schema senza confronto

Anche quando due ventilatori sembrano molto simili, la disposizione interna dei fili, il numero dei terminali e la sequenza delle velocità possono cambiare. Per questo lo schema va letto insieme al prodotto reale: aiuta a capire la logica del collegamento, ma non sostituisce il controllo diretto di morsetti, componenti e cablaggio effettivo.

Componenti e collegamenti da riconoscere prima di iniziare

Nel ventilatore da tavolo i punti chiave sono di solito alimentazione, selettore delle velocità, motore, condensatore e gruppo oscillazione. Chi cerca questo schema spesso ha smontato il dispositivo, ha trovato fili scollegati oppure vuole capire perché una velocità non funziona più. Per questo la pagina deve aiutare prima di tutto a riconoscere i blocchi interni reali, non a parlare in modo generico di comando e alimentazione.

Il selettore delle velocità è quasi sempre il nodo da cui partire, perché da lì si diramano i collegamenti verso le diverse uscite del motore. Anche il condensatore merita attenzione, dato che può influire su avviamento e marcia. Se lo schema evidenzia bene questi due elementi, il lettore riesce già a restringere molte ipotesi di guasto.

• individua spina o alimentazione, selettore e motore
• controlla dove entra il condensatore nel circuito
• verifica se l’oscillazione usa un ramo separato
• ricostruisci i percorsi reali dei fili, non solo i colori

Schema base e varianti di collegamento più comuni

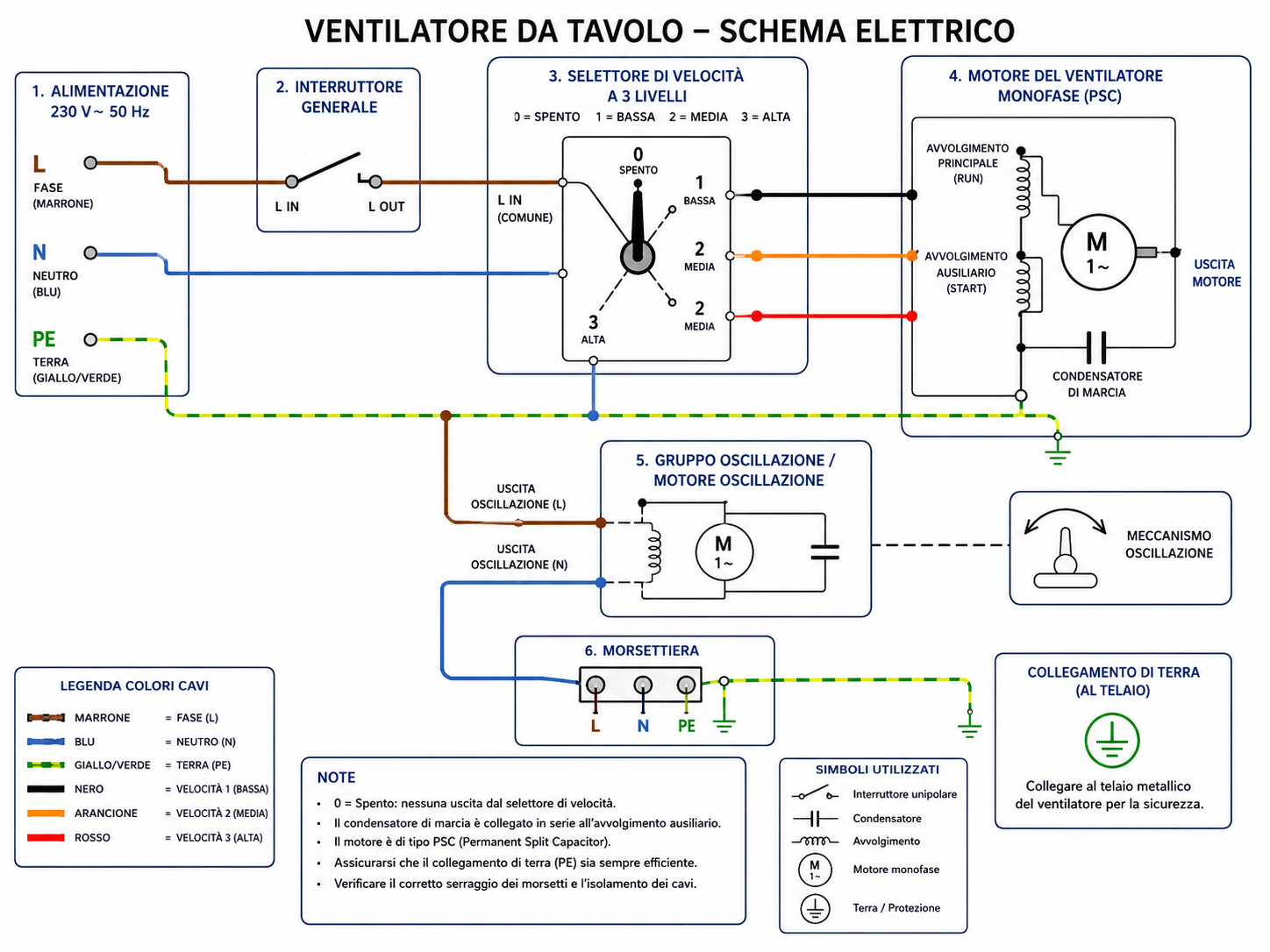

Lo schema base più utile per un ventilatore da tavolo mostra l’alimentazione che entra nel selettore, il percorso verso le diverse velocità del motore e l’eventuale collegamento del condensatore. È proprio questa struttura che serve a chi sta rimontando il dispositivo o a chi vuole capire perché il ventilatore parte solo in una posizione o non parte affatto.

Le varianti più comuni riguardano la presenza di più velocità, di un gruppo oscillazione separato o di differenze nel cablaggio interno tra modelli molto simili. Lo schema deve quindi chiarire quali rami restano stabili e quali cambiano in base al selettore o alla funzione di oscillazione.

Gli errori più comuni nella lettura del diagramma

Uno degli errori più comuni è scambiare i fili del selettore con quelli del motore o dell’oscillazione. Un altro è non riconoscere il ruolo del condensatore e attribuire al cablaggio un guasto che in realtà dipende da quel componente.

Quando lo schema è organizzato bene, invece, il lettore riesce a vedere i blocchi logici del ventilatore da tavolo e a confrontarli con il cablaggio reale senza perdersi tra fili simili o percorsi ravvicinati.

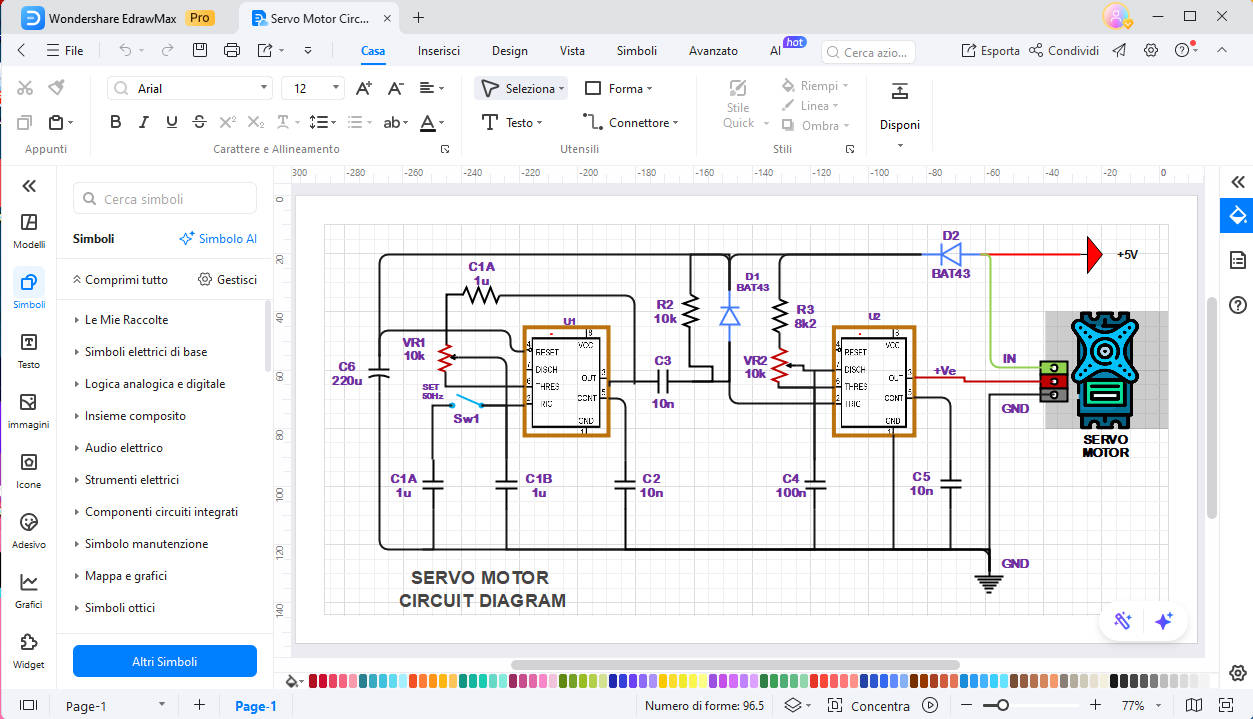

Come ricostruire lo schema interno con EdrawMax

Quando i fili interni non sono immediati da seguire, usare un software dedicato è uno dei modi più semplici per ricostruire il cablaggio senza perdere passaggi importanti. Con EdrawMax puoi ridisegnare motore, condensatore, selettore, oscillazione e altri nodi utili, così da vedere con più chiarezza quali collegamenti appartengono al circuito base e quali invece dipendono dal modello.

Il metodo più utile è partire dai componenti reali e aggiungere i collegamenti uno alla volta, annotando dove entra l’alimentazione, quali fili appartengono alle velocità e quali parti gestiscono funzioni accessorie. Così puoi trasformare un cablaggio interno poco chiaro in uno schema leggibile, confrontare meglio varianti simili e isolare più in fretta il ramo che merita un controllo.

100% sicuro | Nessuna pubblicità | Funzionalità AI

100% sicuro | Versioni per desktop >>

Una volta ricostruito lo schema, puoi esportare una versione pulita con etichette chiare e usarla per verifica tecnica, documentazione interna o contenuti web più facili da seguire. Quando il disegno rispecchia davvero il cablaggio reale, anche l’analisi di guasti e differenze tra modelli diventa molto più veloce.
