Come funziona lo schema elettrico del ventilatore da soffitto con telecomando

Se stai cercando uno schema elettrico ventilatore da soffitto con telecomando, nella maggior parte dei casi vuoi capire come collegare il dispositivo in modo corretto, come riconoscere i morsetti principali e come verificare se il tuo impianto corrisponde davvero al collegamento mostrato. Questa guida ti aiuta a leggere lo schema con un obiettivo pratico: distinguere alimentazione, neutro, terra, ritorni di comando ed eventuali funzioni aggiuntive senza confondere un esempio generico con il cablaggio reale che hai davanti.

Il punto chiave è usare lo schema come riferimento per installare, sostituire o verificare il collegamento senza saltare i controlli essenziali. Un buon diagramma non sostituisce il manuale del produttore, ma ti aiuta a capire dove entra la linea, quali morsetti comandano davvero il dispositivo e quali differenze possono spiegare perché un collegamento apparentemente corretto poi non funziona come previsto.

Quando questo schema ti serve davvero nel collegamento

Nella maggior parte dei casi, chi cerca questo schema non vuole semplicemente vedere un disegno tecnico: vuole capire come collegare il dispositivo in modo corretto, come riconoscere i morsetti principali e come verificare se il proprio impianto corrisponde davvero al collegamento mostrato. Questo succede soprattutto quando si installa un nuovo apparecchio, si sostituisce un modello vecchio oppure si cerca di capire perché il dispositivo non si accende, non risponde al comando o non gestisce correttamente funzioni come luce, timer, telecomando o regolazione della velocità.

Nei quali casi la pagina è davvero utile

Questa guida è particolarmente utile quando devi installare il dispositivo da zero, sostituire un apparecchio esistente, capire come separare due funzioni oppure verificare un collegamento che sembra corretto ma non funziona come previsto. Nei modelli con opzioni aggiuntive, lo schema serve anche a chiarire quali fili non hanno la stessa funzione anche se a prima vista sembrano simili.

Cosa conviene verificare prima di seguire lo schema

Prima di prendere il diagramma come riferimento finale, conviene sempre controllare etichette dei morsetti, manuale del produttore e configurazione reale del dispositivo. I colori dei fili e la disposizione dei terminali possono cambiare da marca a marca, quindi lo schema va usato come guida pratica per orientarsi, non come copia universale da applicare senza confronto.

Componenti e collegamenti da riconoscere prima di iniziare

Nel ventilatore da soffitto con telecomando il componente che cambia davvero la lettura dello schema è il ricevitore. Oltre a linea, neutro e terra, il lettore deve identificare l’ingresso di alimentazione del modulo e le uscite che dal ricevitore vanno verso motore e luce. Senza questa distinzione, lo schema resta troppo astratto e non aiuta a capire perché il telecomando non controlla una funzione o perché il ventilatore riceve corrente ma non risponde ai comandi.

Conviene anche verificare se il modello richiede alimentazione continua al ricevitore e se l’interruttore a muro serve solo come isolamento generale oppure partecipa alla logica di controllo. Questo punto è importante, perché molti errori nascono dal trattare il ventilatore come un modello tradizionale senza modulo radio.

• individua ingresso alimentazione e uscite del ricevitore
• separa il ramo motore dal ramo luce dopo il modulo
• controlla se il ricevitore richiede linea sempre presente
• verifica morsetti e sigle del modulo prima di seguire i colori

Schema base e varianti di collegamento più comuni

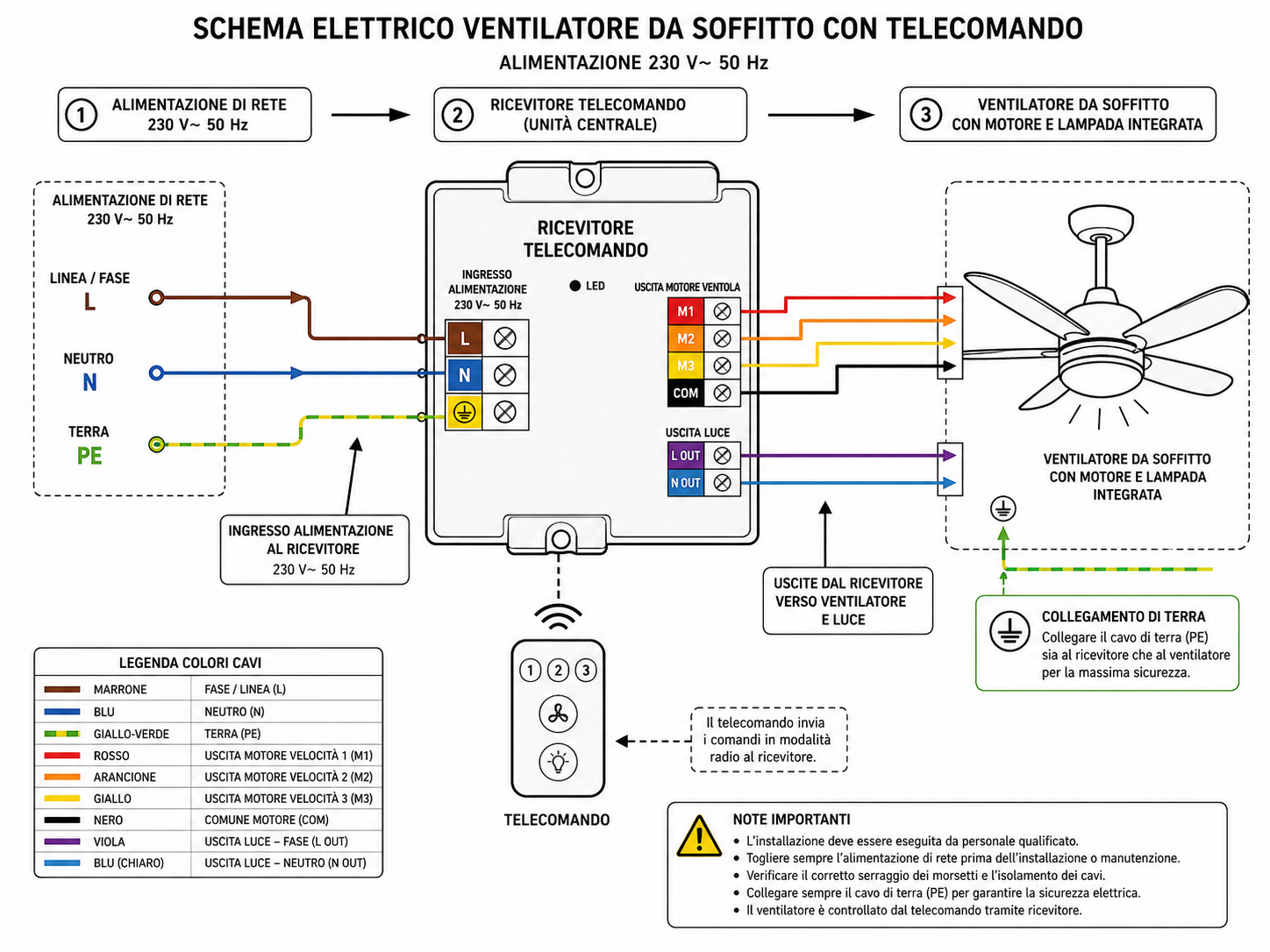

Lo schema base più utile mostra la linea e il neutro che alimentano il ricevitore, e dal ricevitore le uscite separate verso il motore del ventilatore e verso la luce. Questa è la struttura che il lettore deve capire per verificare se il problema è nell’impianto, nel modulo o nel ramo di una delle due funzioni.

Le varianti più comuni riguardano il comando luce integrato, il funzionamento con interruttore a muro, la presenza di un condensatore dedicato o i casi in cui il ricevitore gestisce anche le velocità. In tutte queste configurazioni non basta sapere che “c’è un modulo”: bisogna vedere quale parte del circuito è a monte del ricevitore e quale invece è controllata in uscita.

Gli errori più comuni nella lettura del diagramma

L’errore più frequente è leggere il ricevitore come se fosse un semplice morsetto passante. Un altro è pensare che i fili in uscita verso luce e ventola siano intercambiabili solo perché partono dallo stesso modulo.

Una buona spiegazione deve quindi mettere il ricevitore al centro dello schema. Quando il lettore vede con chiarezza ingressi, uscite e logica del comando remoto, interpreta meglio anche le varianti del proprio modello.

Come chiarire o ricreare il collegamento con EdrawMax

Quando il collegamento reale non è immediato da leggere, usare un software dedicato è spesso il modo più rapido per mettere ordine tra morsetti, ritorni e funzioni separate. Con EdrawMax puoi ricreare il collegamento che hai davanti, distinguere linea, neutro, terra e comandi, e visualizzare in modo più chiaro dove cambia la logica tra schema base e variante.

Il metodo più utile è partire dai morsetti effettivi del prodotto e poi ricostruire il percorso dei fili uno per uno. In questo modo puoi trasformare un cablaggio confuso in uno schema leggibile, confrontare più facilmente il tuo caso con il manuale e isolare subito la parte che cambia tra una configurazione semplice e una con comando aggiuntivo.

100% sicuro | Nessuna pubblicità | Funzionalità AI

100% sicuro | Versioni per desktop >>

Una volta ricreato il collegamento, puoi esportare una versione pulita con etichette chiare e usarla per controlli interni, assistenza tecnica o contenuti web più facili da capire. Quando immagine e spiegazione seguono la stessa logica, anche il lettore capisce più in fretta quale variante assomiglia davvero al proprio impianto.
