Schema e collegamento del ventilatore da soffitto con luce

banner

Se stai cercando uno schema motore ventilatore monofase, nella maggior parte dei casi vuoi capire come sono collegati i fili all’interno del dispositivo, come ricostruire una connessione dopo lo smontaggio oppure come individuare più velocemente la zona in cui potrebbe esserci un guasto. Questa guida ti aiuta a leggere lo schema con un obiettivo pratico: seguire il percorso dei fili, riconoscere i componenti principali e confrontare il disegno con il cablaggio reale senza affidarti solo ai colori.

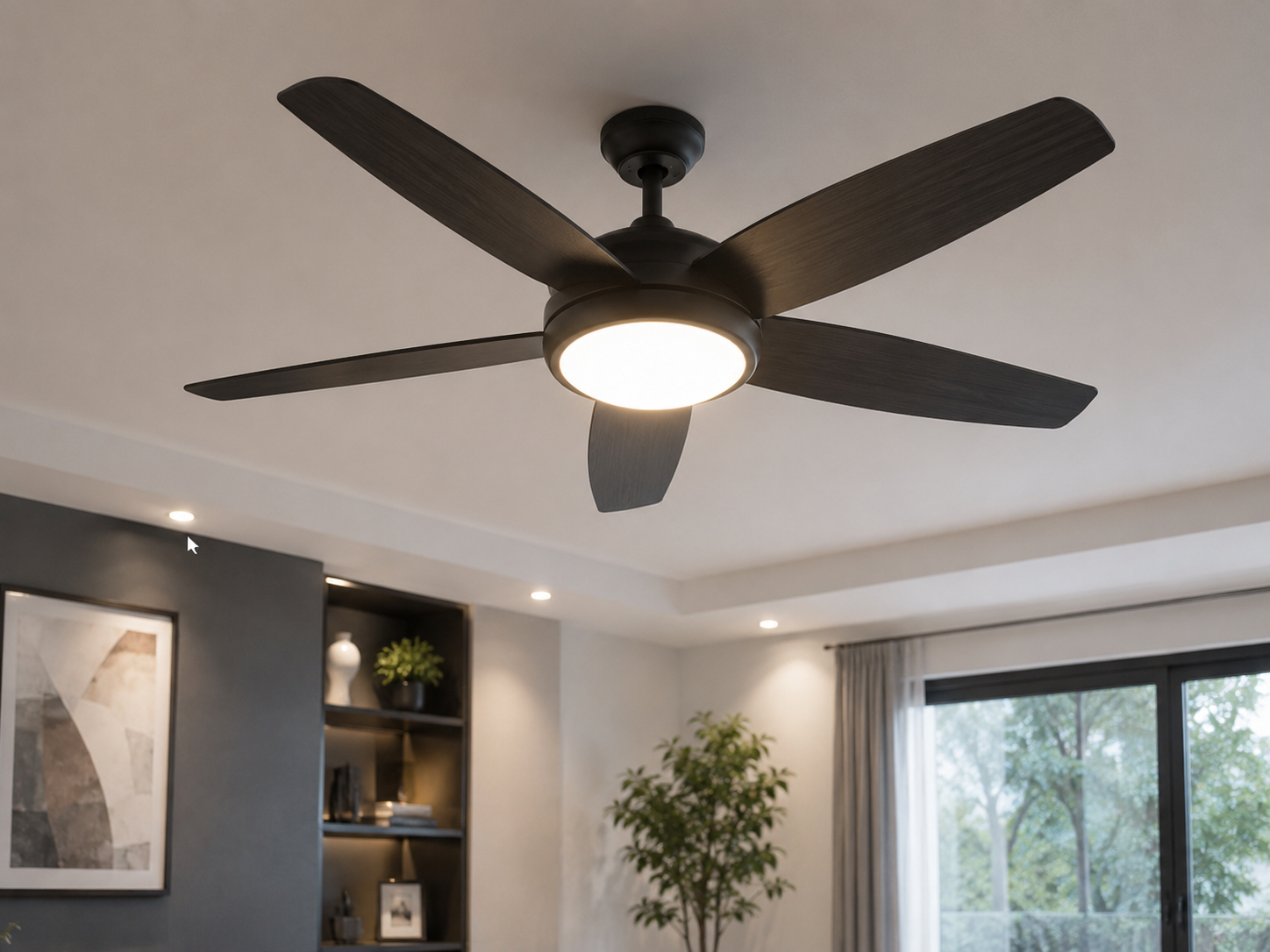

vista del motore del ventilatore monofase usata come riferimento visivo per il collegamento
Vista di riferimento del motore del ventilatore monofase.

Il punto chiave è usare lo schema per verificare i collegamenti interni in modo logico, soprattutto quando il dispositivo è stato smontato, riparato o mostra un comportamento anomalo. Un buon diagramma non sostituisce il controllo diretto di morsetti, motore, condensatore o selettore, ma ti aiuta a capire quali rami hanno senso e quali connessioni meritano una verifica più attenta.

In questo articolo

  1. Quando questo schema è utile per verificare i collegamenti interni
  2. Componenti e collegamenti da riconoscere prima di iniziare
  3. Schema base e varianti di collegamento più comuni
  4. Come ricostruire lo schema interno con EdrawMax
  5. Domande frequenti

Quando questo schema è utile per verificare i collegamenti interni

Chi cerca questo schema, nella maggior parte dei casi, non vuole progettare un circuito da zero: vuole capire come sono collegati i fili all’interno del dispositivo, come ricostruire una connessione dopo lo smontaggio oppure come individuare più velocemente la zona in cui potrebbe esserci un guasto. Questo succede spesso quando il ventilatore non parte, funziona solo su una velocità, ha perso una funzione specifica oppure presenta collegamenti interni poco chiari dopo una riparazione o una verifica.

Quando la guida può aiutarti davvero

Questa pagina è particolarmente utile se devi rimontare i collegamenti interni, controllare un filo scollegato, capire perché una funzione non risponde oppure confrontare il tuo modello con uno schema simile trovato online. È anche un buon punto di partenza quando vuoi distinguere i rami dedicati ad alimentazione, velocità, condensatore e funzioni accessorie senza affidarti solo ai colori dei cavi.

Perché non conviene copiare lo schema senza confronto

Anche quando due ventilatori sembrano molto simili, la disposizione interna dei fili, il numero dei terminali e la sequenza delle velocità possono cambiare. Per questo lo schema va letto insieme al prodotto reale: aiuta a capire la logica del collegamento, ma non sostituisce il controllo diretto di morsetti, componenti e cablaggio effettivo.

Componenti e collegamenti da riconoscere prima di iniziare

Nel motore del ventilatore monofase i componenti davvero decisivi sono avvolgimento principale, avvolgimento ausiliario, condensatore e morsetti di alimentazione. Chi cerca questa pagina spesso non vuole un semplice schema “del ventilatore”, ma vuole capire la logica del motore: quali fili appartengono agli avvolgimenti, dove interviene il condensatore e quale collegamento può spiegare un avviamento debole o un funzionamento anomalo.

Per questo il lettore deve vedere subito la differenza tra la parte elettromeccanica del motore e gli eventuali comandi esterni. Se questa separazione non è chiara, lo schema rischia di mescolare il comportamento del motore con quello dell’interruttore o del regolatore e perdere proprio il focus della pagina.

  • individua morsetti di alimentazione e fili dei due avvolgimenti
  • riconosci il ramo del condensatore e il suo collegamento reale
  • separa la logica del motore dai comandi esterni
  • confronta sigle, morsetti e schema del produttore quando disponibili

Schema base e varianti di collegamento più comuni

schema motore ventilatore monofase con etichette dei componenti principali
Diagramma tecnico del motore del ventilatore monofase con collegamenti principali.

Lo schema base del motore monofase deve mostrare in modo leggibile il rapporto tra alimentazione, avvolgimento principale, avvolgimento ausiliario e condensatore. È questo il riferimento più utile per chi deve capire perché il motore fatica a partire, ronza senza avviarsi oppure presenta collegamenti poco chiari dopo una riparazione.

Le varianti più rilevanti riguardano la disposizione dei morsetti, il modo in cui il condensatore è inserito nel circuito e le differenze tra motori simili usati in ventilatori diversi. Qui non basta parlare genericamente di “rami del circuito”: bisogna far capire quale parte serve all’avviamento, quale alla marcia e quali differenze possono cambiare la lettura dello schema.

Punti da controllare nello schema
1. Distinguere i due avvolgimenti

Se principale e ausiliario non sono riconosciuti correttamente, diventa molto più difficile capire il senso dei collegamenti del motore.

2. Verificare il ruolo del condensatore nell’avviamento

Il condensatore non è un dettaglio: è uno dei punti che spiegano meglio il comportamento reale del motore monofase.

Gli errori più comuni nella lettura del diagramma

L’errore più comune è leggere tutti i fili del motore come se avessero la stessa funzione. Un altro è trattare il condensatore come un accessorio secondario invece che come uno degli elementi centrali dello schema.

Per questo la pagina deve restare focalizzata sul motore e sulle sue varianti reali. Quando avvolgimenti, condensatore e morsetti sono messi bene in evidenza, il lettore riesce a trasferire questa logica anche ai ventilatori che usano quel tipo di motore.

Come ricostruire lo schema interno con EdrawMax

Quando i fili interni non sono immediati da seguire, usare un software dedicato è uno dei modi più semplici per ricostruire il cablaggio senza perdere passaggi importanti. Con EdrawMax puoi ridisegnare motore, condensatore, selettore, oscillazione e altri nodi utili, così da vedere con più chiarezza quali collegamenti appartengono al circuito base e quali invece dipendono dal modello.

schermata di EdrawMax usata per ricostruire lo schema interno del dispositivo
Esempio di schema interno ricostruito in EdrawMax.

Il metodo più utile è partire dai componenti reali e aggiungere i collegamenti uno alla volta, annotando dove entra l’alimentazione, quali fili appartengono alle velocità e quali parti gestiscono funzioni accessorie. Così puoi trasformare un cablaggio interno poco chiaro in uno schema leggibile, confrontare meglio varianti simili e isolare più in fretta il ramo che merita un controllo.

sicurezza garantita100% sicuro | Nessuna pubblicità |ai Funzionalità AI

Una volta ricostruito lo schema, puoi esportare una versione pulita con etichette chiare e usarla per verifica tecnica, documentazione interna o contenuti web più facili da seguire. Quando il disegno rispecchia davvero il cablaggio reale, anche l’analisi di guasti e differenze tra modelli diventa molto più veloce.

Domande frequenti

  • Come distinguo avvolgimento principale e avvolgimento ausiliario nello schema?
    Di solito bisogna seguire il percorso dei fili e il punto in cui interviene il condensatore. Lo schema del produttore o la siglatura dei morsetti aiuta a capire quale ramo partecipa all’avviamento e quale governa la marcia principale.
  • Perché il condensatore è così importante nel motore monofase del ventilatore?
    Perché influenza l’avviamento e la regolarità di funzionamento. Se il condensatore è guasto o collegato male, il motore può ronzare, partire con fatica o non avviarsi affatto.
  • Questa guida basta per ogni ventilatore che usa un motore monofase?
    No, ma offre la logica di base più utile. Poi il lettore deve comunque confrontare morsetti, cablaggio reale e schema del modello specifico in cui quel motore è montato.
Manuela Piccola
Manuela Piccola 06/08/2026
