Come leggere e usare lo schema elettrico di un ventilatore da parete

Se stai cercando uno schema elettrico ventilatore da parete, nella maggior parte dei casi vuoi capire come collegare il dispositivo in modo corretto, come riconoscere i morsetti principali e come verificare se il tuo impianto corrisponde davvero al collegamento mostrato. Questa guida ti aiuta a leggere lo schema con un obiettivo pratico: distinguere alimentazione, neutro, terra, ritorni di comando ed eventuali funzioni aggiuntive senza confondere un esempio generico con il cablaggio reale che hai davanti.

Il punto chiave è usare lo schema come riferimento per installare, sostituire o verificare il collegamento senza saltare i controlli essenziali. Un buon diagramma non sostituisce il manuale del produttore, ma ti aiuta a capire dove entra la linea, quali morsetti comandano davvero il dispositivo e quali differenze possono spiegare perché un collegamento apparentemente corretto poi non funziona come previsto.

Quando questo schema ti serve davvero nel collegamento

Nella maggior parte dei casi, chi cerca questo schema non vuole semplicemente vedere un disegno tecnico: vuole capire come collegare il dispositivo in modo corretto, come riconoscere i morsetti principali e come verificare se il proprio impianto corrisponde davvero al collegamento mostrato. Questo succede soprattutto quando si installa un nuovo apparecchio, si sostituisce un modello vecchio oppure si cerca di capire perché il dispositivo non si accende, non risponde al comando o non gestisce correttamente funzioni come luce, timer, telecomando o regolazione della velocità.

Nei quali casi la pagina è davvero utile

Questa guida è particolarmente utile quando devi installare il dispositivo da zero, sostituire un apparecchio esistente, capire come separare due funzioni oppure verificare un collegamento che sembra corretto ma non funziona come previsto. Nei modelli con opzioni aggiuntive, lo schema serve anche a chiarire quali fili non hanno la stessa funzione anche se a prima vista sembrano simili.

Cosa conviene verificare prima di seguire lo schema

Prima di prendere il diagramma come riferimento finale, conviene sempre controllare etichette dei morsetti, manuale del produttore e configurazione reale del dispositivo. I colori dei fili e la disposizione dei terminali possono cambiare da marca a marca, quindi lo schema va usato come guida pratica per orientarsi, non come copia universale da applicare senza confronto.

Componenti e collegamenti da riconoscere prima di iniziare

Nel ventilatore da parete bisogna capire subito se lo schema riguarda un modello semplice con comando locale, un modello con regolazione di velocità oppure una versione che integra timer o telecomando. I collegamenti più importanti restano linea, neutro, terra e ramo di comando, ma ciò che cambia davvero è il modo in cui il comando raggiunge il motore e se la velocità viene gestita da un selettore interno o da un regolatore esterno.

Prima di toccare i morsetti conviene quindi capire dove finisce il cablaggio dell’impianto e dove inizia la logica del ventilatore. Questa distinzione è utile soprattutto quando si sostituisce un modello esistente: i fili a parete possono sembrare compatibili, ma il nuovo ventilatore può richiedere una gestione del comando leggermente diversa.

• riconosci linea, neutro, terra e filo di comando
• controlla se la velocità è interna al ventilatore o esterna
• verifica la presenza di timer, telecomando o comandi aggiuntivi
• confronta il cablaggio a parete con la morsettiera reale del prodotto

Schema base e varianti di collegamento più comuni

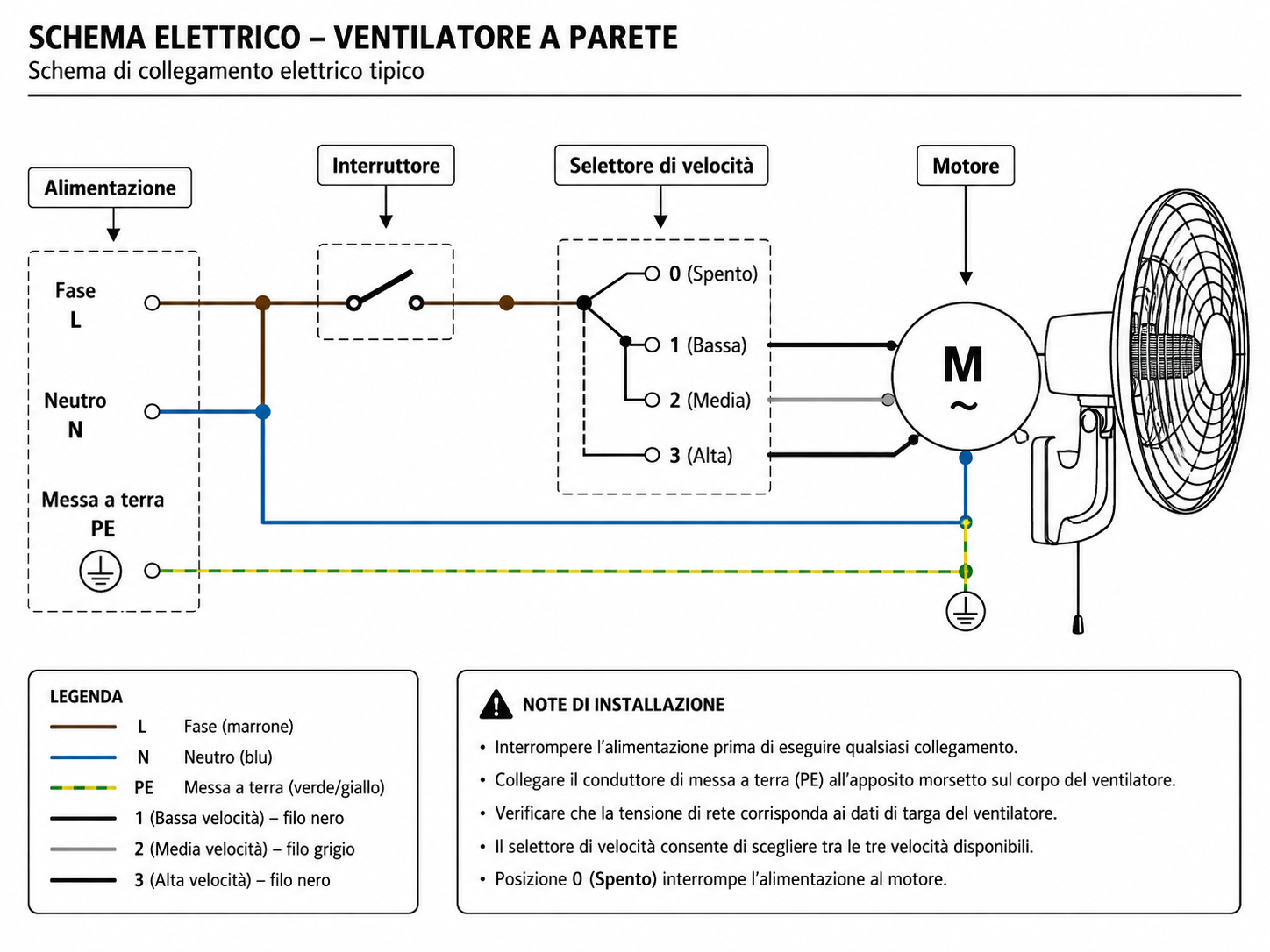

Lo schema base del ventilatore da parete mostra di solito una linea di alimentazione, un neutro comune, la terra e il collegamento verso il motore con comando locale o esterno. Questa è la variante più utile per chi deve installare il dispositivo o sostituire un vecchio apparecchio mantenendo l’impianto esistente.

Le varianti più rilevanti riguardano la presenza di più velocità, di un regolatore esterno o di un comando remoto che modifica il percorso della fase. In questi casi lo schema deve far capire se il comando entra direttamente nel ventilatore oppure passa prima da un modulo che gestisce l’accensione o la velocità.

Gli errori più comuni nella lettura del diagramma

Molti errori nascono dal trattare un ventilatore da parete come se fosse un semplice aspiratore on/off. In realtà la presenza di velocità multiple, regolatori o telecomandi cambia la lettura dei morsetti e il ruolo dei fili.

Per questo le varianti vanno spiegate con esempi concreti. Il lettore deve capire subito se il proprio caso è un collegamento diretto, un comando con regolazione o una configurazione che richiede un modulo aggiuntivo.

Come chiarire o ricreare il collegamento con EdrawMax

Quando il collegamento reale non è immediato da leggere, usare un software dedicato è spesso il modo più rapido per mettere ordine tra morsetti, ritorni e funzioni separate. Con EdrawMax puoi ricreare il collegamento che hai davanti, distinguere linea, neutro, terra e comandi, e visualizzare in modo più chiaro dove cambia la logica tra schema base e variante.

Il metodo più utile è partire dai morsetti effettivi del prodotto e poi ricostruire il percorso dei fili uno per uno. In questo modo puoi trasformare un cablaggio confuso in uno schema leggibile, confrontare più facilmente il tuo caso con il manuale e isolare subito la parte che cambia tra una configurazione semplice e una con comando aggiuntivo.
