Se stai cercando uno schema elettrico ventilatore a colonna, nella maggior parte dei casi vuoi capire come sono collegati i fili all’interno del dispositivo, come ricostruire una connessione dopo lo smontaggio oppure come individuare più velocemente la zona in cui potrebbe esserci un guasto. Questa guida ti aiuta a leggere lo schema con un obiettivo pratico: seguire il percorso dei fili, riconoscere i componenti principali e confrontare il disegno con il cablaggio reale senza affidarti solo ai colori.
Il punto chiave è usare lo schema per verificare i collegamenti interni in modo logico, soprattutto quando il dispositivo è stato smontato, riparato o mostra un comportamento anomalo. Un buon diagramma non sostituisce il controllo diretto di morsetti, motore, condensatore o selettore, ma ti aiuta a capire quali rami hanno senso e quali connessioni meritano una verifica più attenta.
In questo articolo
Quando questo schema è utile per verificare i collegamenti interni
Chi cerca questo schema, nella maggior parte dei casi, non vuole progettare un circuito da zero: vuole capire come sono collegati i fili all’interno del dispositivo, come ricostruire una connessione dopo lo smontaggio oppure come individuare più velocemente la zona in cui potrebbe esserci un guasto. Questo succede spesso quando il ventilatore non parte, funziona solo su una velocità, ha perso una funzione specifica oppure presenta collegamenti interni poco chiari dopo una riparazione o una verifica.
Quando la guida può aiutarti davvero
Questa pagina è particolarmente utile se devi rimontare i collegamenti interni, controllare un filo scollegato, capire perché una funzione non risponde oppure confrontare il tuo modello con uno schema simile trovato online. È anche un buon punto di partenza quando vuoi distinguere i rami dedicati ad alimentazione, velocità, condensatore e funzioni accessorie senza affidarti solo ai colori dei cavi.
Perché non conviene copiare lo schema senza confronto
Anche quando due ventilatori sembrano molto simili, la disposizione interna dei fili, il numero dei terminali e la sequenza delle velocità possono cambiare. Per questo lo schema va letto insieme al prodotto reale: aiuta a capire la logica del collegamento, ma non sostituisce il controllo diretto di morsetti, componenti e cablaggio effettivo.
Componenti e collegamenti da riconoscere prima di iniziare
Nel ventilatore a colonna i componenti da riconoscere non sono quelli di un impianto a parete, ma quelli del cablaggio interno: motore, condensatore, selettore delle velocità, eventuale timer e gruppo oscillazione. Chi apre il dispositivo di solito vuole capire perché il ventilatore gira solo su una velocità, non parte oppure è stato smontato e ora i fili non sono più chiari. Per questo la mappa iniziale deve essere molto più concreta e meno generica.
Il punto decisivo è capire quali fili appartengono all’alimentazione, quali vanno al motore e quali escono dal selettore. In molti modelli il condensatore è uno dei nodi chiave per leggere correttamente le velocità, mentre il gruppo oscillazione segue un percorso separato. Se il lettore vede questi blocchi con chiarezza, riesce già a orientarsi molto meglio nel cablaggio reale.
- separa alimentazione, selettore velocità e collegamenti motore
- individua il condensatore e i fili che lo attraversano
- controlla se l’oscillazione ha un ramo dedicato
- non usare i colori come unico criterio di riconoscimento
Schema base e varianti di collegamento più comuni

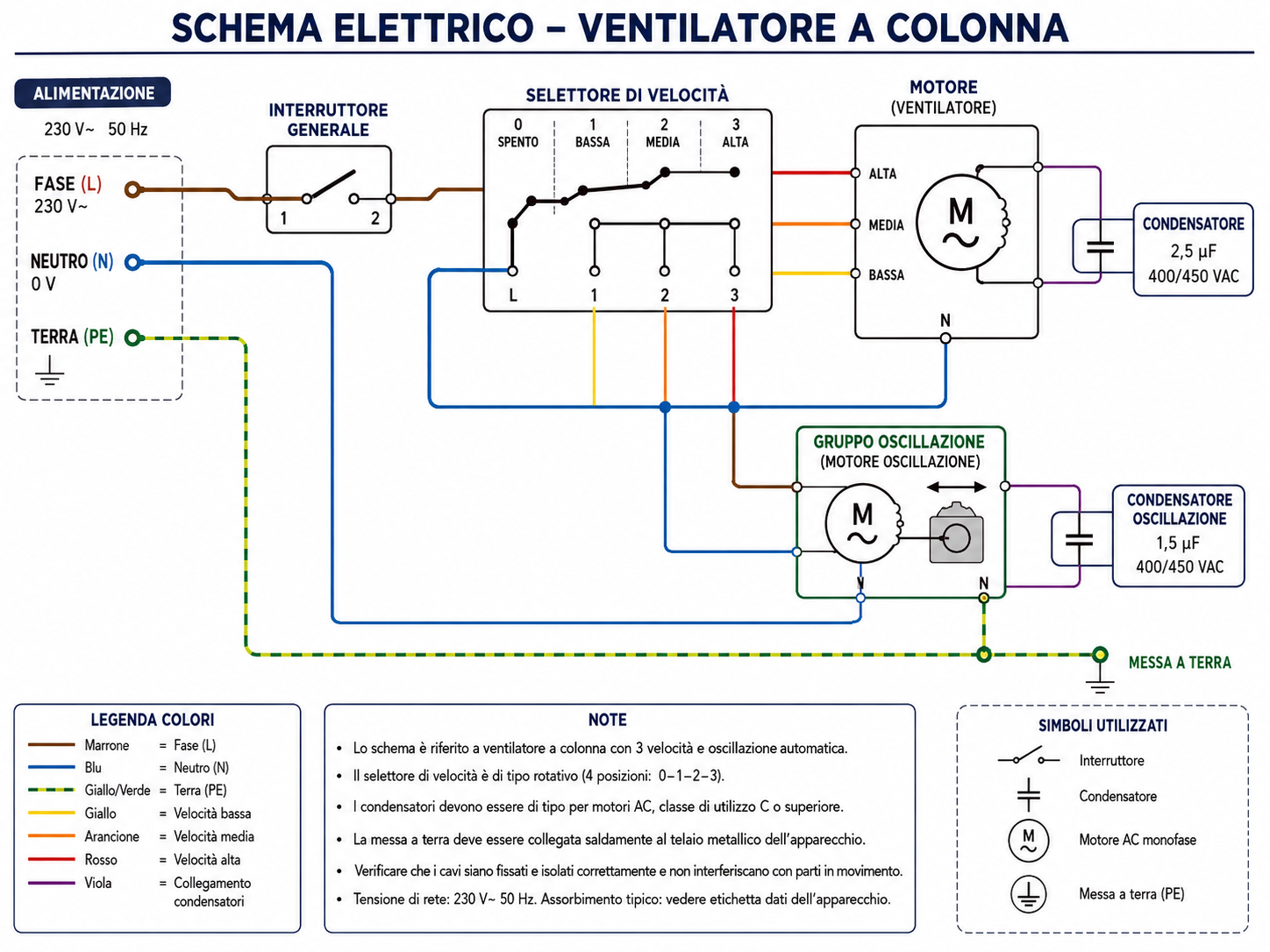

Lo schema base del ventilatore a colonna deve mostrare con chiarezza il percorso dell’alimentazione verso il selettore, il modo in cui il selettore distribuisce le velocità al motore e il ruolo del condensatore nell’avviamento o nella marcia. Questo è il cuore della pagina, perché corrisponde esattamente ai dubbi più comuni di chi deve rimettere insieme i fili o capire perché il ventilatore lavora in modo anomalo.
Le varianti utili riguardano soprattutto la presenza di timer, di un sistema di oscillazione separato oppure di una diversa sequenza di velocità tra i modelli. In questi casi lo schema non deve limitarsi a dire che “cambia un filo”, ma deve far vedere quale ramo resta comune e quale invece si sposta verso un altro terminale o verso un modulo aggiuntivo.
Gli errori più comuni nella lettura del diagramma
L’errore più frequente è confondere i fili delle velocità con quelli dell’oscillazione oppure trattare il condensatore come un componente secondario. Un altro problema tipico è ricostruire il cablaggio basandosi solo sui colori, anche quando il produttore usa palette poco coerenti.
Per questo la pagina funziona davvero solo se mette in evidenza i nodi interni giusti. Quando motore, selettore, condensatore e oscillazione sono leggibili separatamente, anche la variante del proprio modello diventa molto più facile da riconoscere.
Come ricostruire lo schema interno con EdrawMax
Quando i fili interni non sono immediati da seguire, usare un software dedicato è uno dei modi più semplici per ricostruire il cablaggio senza perdere passaggi importanti. Con EdrawMax puoi ridisegnare motore, condensatore, selettore, oscillazione e altri nodi utili, così da vedere con più chiarezza quali collegamenti appartengono al circuito base e quali invece dipendono dal modello.
Il metodo più utile è partire dai componenti reali e aggiungere i collegamenti uno alla volta, annotando dove entra l’alimentazione, quali fili appartengono alle velocità e quali parti gestiscono funzioni accessorie. Così puoi trasformare un cablaggio interno poco chiaro in uno schema leggibile, confrontare meglio varianti simili e isolare più in fretta il ramo che merita un controllo.
100% sicuro | Nessuna pubblicità |
Funzionalità AI100% sicuro | Versioni per desktop >>Una volta ricostruito lo schema, puoi esportare una versione pulita con etichette chiare e usarla per verifica tecnica, documentazione interna o contenuti web più facili da seguire. Quando il disegno rispecchia davvero il cablaggio reale, anche l’analisi di guasti e differenze tra modelli diventa molto più veloce.
Domande frequenti
-
Quali componenti devo cercare per primi dentro un ventilatore a colonna?
Di solito conviene partire da selettore delle velocità, motore, condensatore e gruppo oscillazione. Sono i nodi che spiegano quasi tutti i problemi tipici di collegamento interno e di funzionamento anomalo. -
Perché il ventilatore funziona solo su una velocità?
Spesso il guasto riguarda il selettore, uno dei rami che portano le velocità al motore oppure il condensatore. Uno schema ben letto aiuta proprio a capire quale uscita del selettore smette di comportarsi come dovrebbe. -
Posso ricostruire i fili solo guardando i colori?
Meglio di no. Nei ventilatori a colonna i colori possono aiutare, ma non bastano: conta di più seguire il percorso reale dei fili tra selettore, motore, condensatore e oscillazione.
