Guida pratica allo schema elettrico dell’aspiratore da bagno

Se stai cercando uno schema elettrico aspiratore da bagno, nella maggior parte dei casi vuoi capire come collegare il dispositivo in modo corretto, come riconoscere i morsetti principali e come verificare se il tuo impianto corrisponde davvero al collegamento mostrato. Questa guida ti aiuta a leggere lo schema con un obiettivo pratico: distinguere alimentazione, neutro, terra, ritorni di comando ed eventuali funzioni aggiuntive senza confondere un esempio generico con il cablaggio reale che hai davanti.

Il punto chiave è usare lo schema come riferimento per installare, sostituire o verificare il collegamento senza saltare i controlli essenziali. Un buon diagramma non sostituisce il manuale del produttore, ma ti aiuta a capire dove entra la linea, quali morsetti comandano davvero il dispositivo e quali differenze possono spiegare perché un collegamento apparentemente corretto poi non funziona come previsto.

Quando questo schema ti serve davvero nel collegamento

Nella maggior parte dei casi, chi cerca questo schema non vuole semplicemente vedere un disegno tecnico: vuole capire come collegare il dispositivo in modo corretto, come riconoscere i morsetti principali e come verificare se il proprio impianto corrisponde davvero al collegamento mostrato. Questo succede soprattutto quando si installa un nuovo apparecchio, si sostituisce un modello vecchio oppure si cerca di capire perché il dispositivo non si accende, non risponde al comando o non gestisce correttamente funzioni come luce, timer, telecomando o regolazione della velocità.

Nei quali casi la pagina è davvero utile

Questa guida è particolarmente utile quando devi installare il dispositivo da zero, sostituire un apparecchio esistente, capire come separare due funzioni oppure verificare un collegamento che sembra corretto ma non funziona come previsto. Nei modelli con opzioni aggiuntive, lo schema serve anche a chiarire quali fili non hanno la stessa funzione anche se a prima vista sembrano simili.

Cosa conviene verificare prima di seguire lo schema

Prima di prendere il diagramma come riferimento finale, conviene sempre controllare etichette dei morsetti, manuale del produttore e configurazione reale del dispositivo. I colori dei fili e la disposizione dei terminali possono cambiare da marca a marca, quindi lo schema va usato come guida pratica per orientarsi, non come copia universale da applicare senza confronto.

Componenti e collegamenti da riconoscere prima di iniziare

In uno schema per aspiratore da bagno, i morsetti davvero importanti sono quasi sempre linea, neutro, terra e, nei modelli più completi, ingresso di comando o linea permanente per il timer. Questa è la distinzione che il lettore deve vedere subito, perché un aspiratore semplice può funzionare con un collegamento essenziale, mentre un aspiratore con timer ha bisogno di una logica diversa per restare acceso anche dopo lo spegnimento del comando.

Conviene quindi controllare da subito se il modello è on/off, con timer o con sensore, e se i morsetti sono indicati con sigle come L, N, T, LT oppure simboli equivalenti. In bagno non basta sapere “dove va il filo”: serve capire quale linea resta permanente, quale arriva dall’interruttore della luce e quale morsetto gestisce il ritardo di spegnimento.

• riconosci linea permanente, neutro e comando luce
• controlla se il modello ha timer o funzione ritardata
• verifica la presenza e l’uso corretto della terra quando prevista
• confronta sempre morsetti reali e sigle del produttore

Schema base e varianti di collegamento più comuni

Lo schema base più semplice dell’aspiratore da bagno usa linea, neutro e, quando previsto, terra, con accensione diretta tramite interruttore. È il caso più utile per chi deve sostituire un apparecchio standard o verificare perché il ventilatore non parte quando si attiva il comando. Qui il valore della pagina sta nel mostrare in modo pulito quale morsetto riceve la fase e quale chiude il circuito operativo.

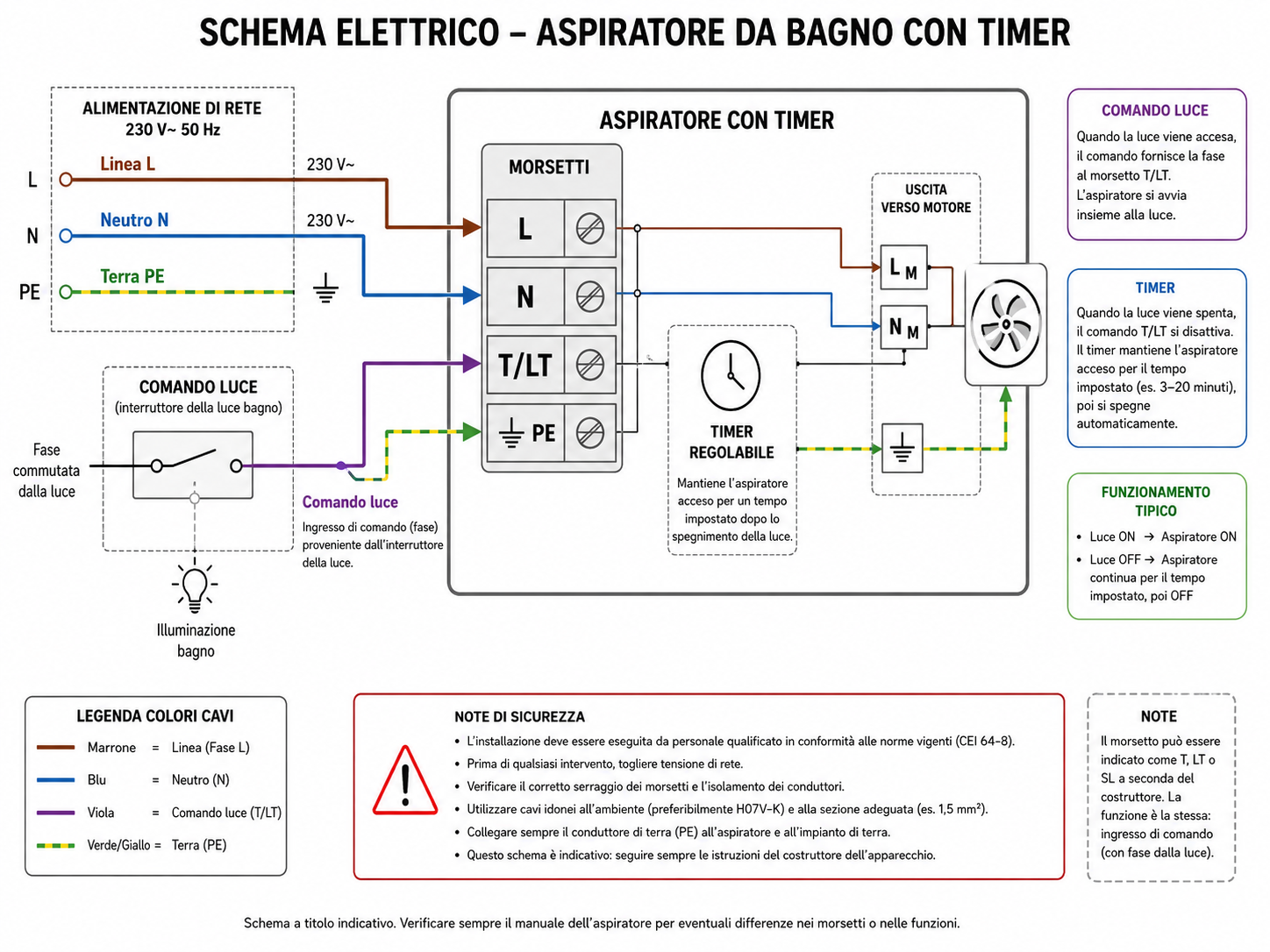

La variante più importante è quella con timer, perché introduce una seconda logica: una linea permanente alimenta il modulo, mentre il comando dalla luce o dall’interruttore segnala quando avviare o prolungare il funzionamento. Se questa differenza non è spiegata bene, il lettore rischia di copiare uno schema troppo semplice e perdere proprio la funzione che gli interessa.

Gli errori più comuni nella lettura del diagramma

Gli errori più frequenti sono collegare il timer come se fosse un semplice on/off, scambiare il comando luce con la linea permanente oppure ignorare le sigle dei morsetti presenti sul corpo dell’aspiratore.

Una buona spiegazione deve quindi mostrare non solo “quali fili ci sono”, ma soprattutto quale funzione hanno nel bagno reale. Quando il lettore capisce questa logica, diventa molto più semplice scegliere tra schema base e variante con timer.

Come chiarire o ricreare il collegamento con EdrawMax

Quando il collegamento reale non è immediato da leggere, usare un software dedicato è spesso il modo più rapido per mettere ordine tra morsetti, ritorni e funzioni separate. Con EdrawMax puoi ricreare il collegamento che hai davanti, distinguere linea, neutro, terra e comandi, e visualizzare in modo più chiaro dove cambia la logica tra schema base e variante.

Il metodo più utile è partire dai morsetti effettivi del prodotto e poi ricostruire il percorso dei fili uno per uno. In questo modo puoi trasformare un cablaggio confuso in uno schema leggibile, confrontare più facilmente il tuo caso con il manuale e isolare subito la parte che cambia tra una configurazione semplice e una con comando aggiuntivo.

100% sicuro | Nessuna pubblicità | Funzionalità AI

100% sicuro | Versioni per desktop >>

Una volta ricreato il collegamento, puoi esportare una versione pulita con etichette chiare e usarla per controlli interni, assistenza tecnica o contenuti web più facili da capire. Quando immagine e spiegazione seguono la stessa logica, anche il lettore capisce più in fretta quale variante assomiglia davvero al proprio impianto.
