Se stai cercando uno schema collegamento regolatore di velocità ventilatore, nella maggior parte dei casi vuoi capire come collegare il dispositivo in modo corretto, come riconoscere i morsetti principali e come verificare se il tuo impianto corrisponde davvero al collegamento mostrato. Questa guida ti aiuta a leggere lo schema con un obiettivo pratico: distinguere alimentazione, neutro, terra, ritorni di comando ed eventuali funzioni aggiuntive senza confondere un esempio generico con il cablaggio reale che hai davanti.
Il punto chiave è usare lo schema come riferimento per installare, sostituire o verificare il collegamento senza saltare i controlli essenziali. Un buon diagramma non sostituisce il manuale del produttore, ma ti aiuta a capire dove entra la linea, quali morsetti comandano davvero il dispositivo e quali differenze possono spiegare perché un collegamento apparentemente corretto poi non funziona come previsto.
In questo articolo
Quando questo schema ti serve davvero nel collegamento
Nella maggior parte dei casi, chi cerca questo schema non vuole semplicemente vedere un disegno tecnico: vuole capire come collegare il dispositivo in modo corretto, come riconoscere i morsetti principali e come verificare se il proprio impianto corrisponde davvero al collegamento mostrato. Questo succede soprattutto quando si installa un nuovo apparecchio, si sostituisce un modello vecchio oppure si cerca di capire perché il dispositivo non si accende, non risponde al comando o non gestisce correttamente funzioni come luce, timer, telecomando o regolazione della velocità.
Nei quali casi la pagina è davvero utile
Questa guida è particolarmente utile quando devi installare il dispositivo da zero, sostituire un apparecchio esistente, capire come separare due funzioni oppure verificare un collegamento che sembra corretto ma non funziona come previsto. Nei modelli con opzioni aggiuntive, lo schema serve anche a chiarire quali fili non hanno la stessa funzione anche se a prima vista sembrano simili.
Cosa conviene verificare prima di seguire lo schema
Prima di prendere il diagramma come riferimento finale, conviene sempre controllare etichette dei morsetti, manuale del produttore e configurazione reale del dispositivo. I colori dei fili e la disposizione dei terminali possono cambiare da marca a marca, quindi lo schema va usato come guida pratica per orientarsi, non come copia universale da applicare senza confronto.
Componenti e collegamenti da riconoscere prima di iniziare

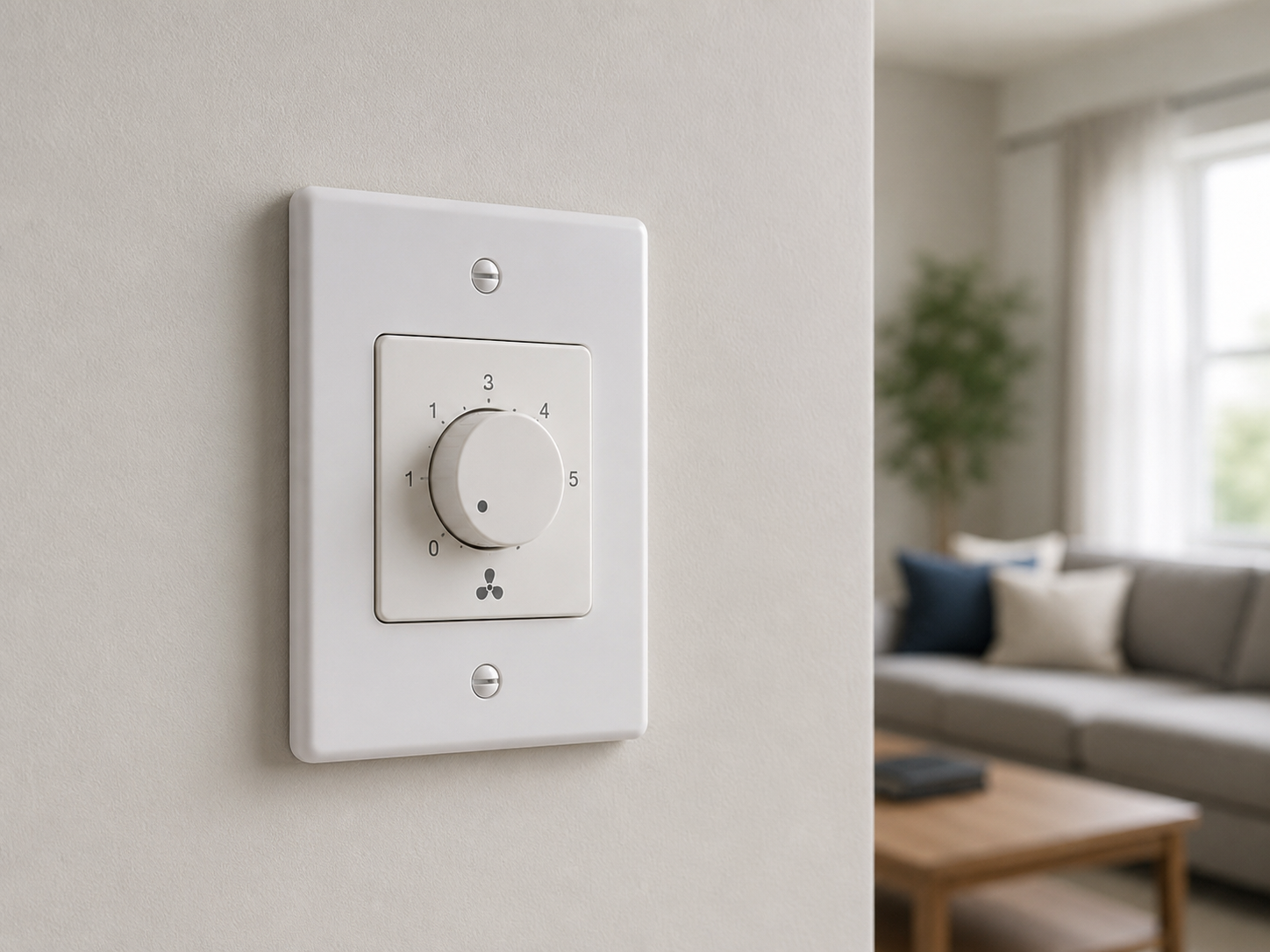

Nel caso del regolatore di velocità, il punto più importante è distinguere ingresso di linea, uscita verso il ventilatore e, quando presente, neutro o morsetti ausiliari. Non tutti i regolatori funzionano allo stesso modo: alcuni lavorano come semplice comando in serie sulla fase, altri richiedono una compatibilità precisa con il tipo di motore o con la potenza del carico. Per questo lo schema deve aiutare il lettore a capire non solo dove entra e dove esce il filo, ma anche se quel dispositivo è adatto al ventilatore che vuole controllare.
Prima di seguire il diagramma conviene verificare l’etichetta del regolatore, il carico massimo supportato e il tipo di ventilatore collegato. Se il comando è pensato per lampade o per un motore diverso, il risultato può essere una regolazione instabile, rumorosa o del tutto inefficace. In pratica, qui la compatibilità conta quasi quanto il cablaggio.
- riconosci linea in ingresso e uscita verso il motore
- controlla tensione, potenza e compatibilità del regolatore
- verifica se il comando lavora solo sulla fase o prevede altri morsetti
- non confondere regolatore di velocità, dimmer e interruttore semplice
Schema base e varianti di collegamento più comuni

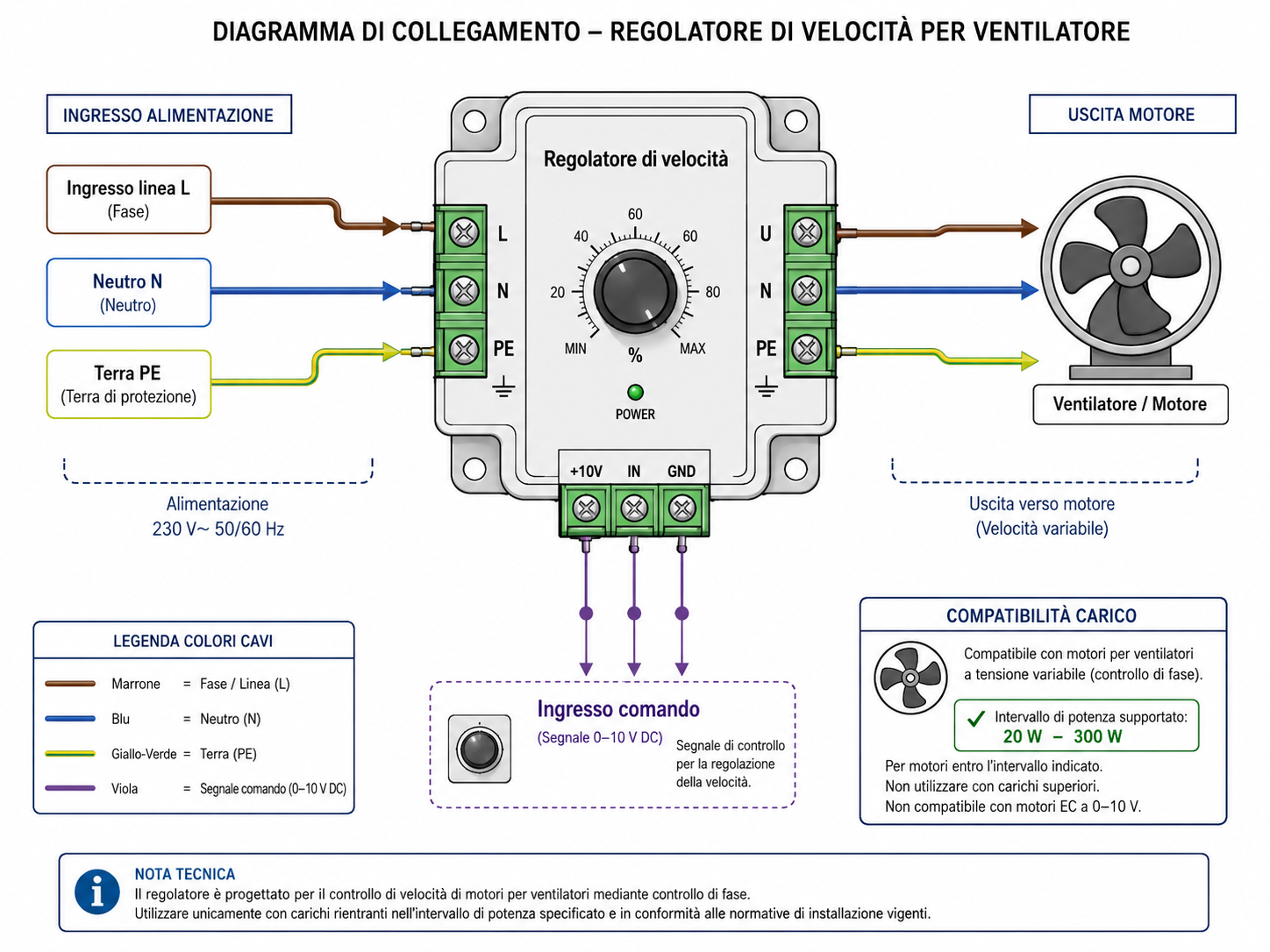

Lo schema base più comune mostra la fase che entra nel regolatore e la fase regolata che esce verso il ventilatore, mentre neutro e terra seguono il loro percorso senza passare dentro il comando. Questo è il riferimento più utile per chi deve sostituire un comando esistente o capire perché il ventilatore gira ma non cambia velocità in modo corretto.
Le varianti diventano importanti quando il regolatore è abbinato a un interruttore separato, a un ventilatore da soffitto con luce o a un modello che non accetta quel tipo di controllo. In questi casi lo schema deve chiarire se il regolatore agisce solo sulla ventola, se lavora insieme a un comando on/off e quali collegamenti non vanno condivisi con la luce o con altri carichi.
Gli errori più comuni nella lettura del diagramma
L’errore più comune è trattare il regolatore come un dimmer universale oppure come un interruttore qualsiasi. Un altro errore frequente è collegarlo sul ramo sbagliato, lasciando al ventilatore una linea non regolata o creando un comportamento irregolare del motore.
Per questo una buona pagina deve mostrare con chiarezza lo schema base e poi separare i casi in cui il regolatore convive con altri comandi. Quando il lettore capisce dove passa davvero la fase regolata, interpreta anche le varianti con molta meno incertezza.
Come chiarire o ricreare il collegamento con EdrawMax

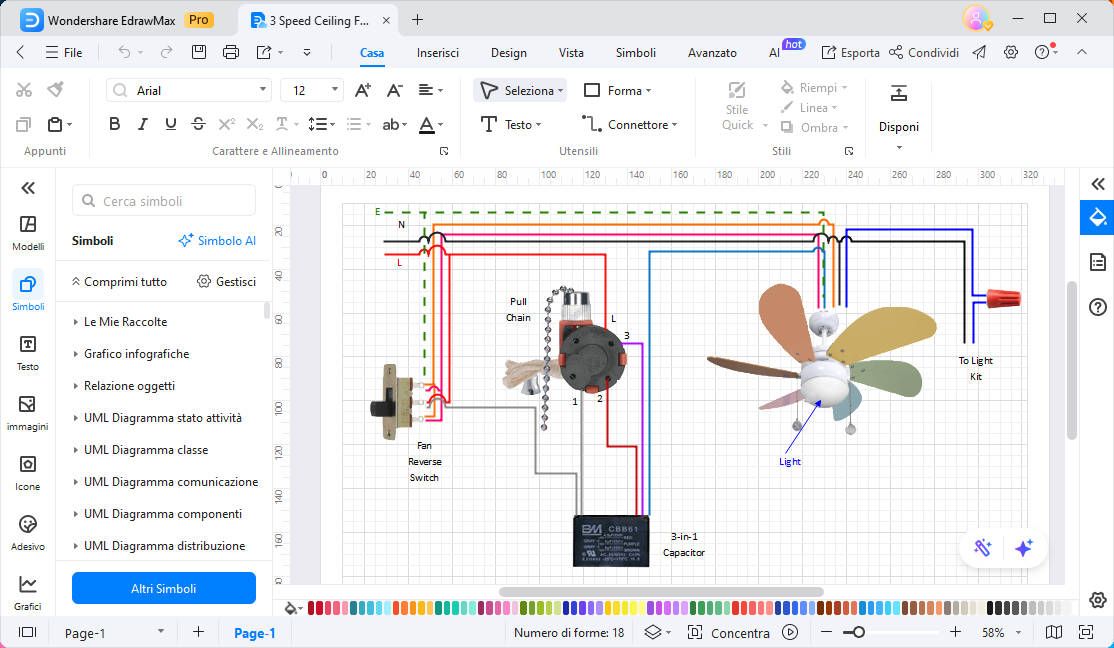

Quando il collegamento reale non è immediato da leggere, usare un software dedicato è spesso il modo più rapido per mettere ordine tra morsetti, ritorni e funzioni separate. Con EdrawMax puoi ricreare il collegamento che hai davanti, distinguere linea, neutro, terra e comandi, e visualizzare in modo più chiaro dove cambia la logica tra schema base e variante.
Il metodo più utile è partire dai morsetti effettivi del prodotto e poi ricostruire il percorso dei fili uno per uno. In questo modo puoi trasformare un cablaggio confuso in uno schema leggibile, confrontare più facilmente il tuo caso con il manuale e isolare subito la parte che cambia tra una configurazione semplice e una con comando aggiuntivo.
100% sicuro | Nessuna pubblicità |
Funzionalità AI100% sicuro | Versioni per desktop >>Una volta ricreato il collegamento, puoi esportare una versione pulita con etichette chiare e usarla per controlli interni, assistenza tecnica o contenuti web più facili da capire. Quando immagine e spiegazione seguono la stessa logica, anche il lettore capisce più in fretta quale variante assomiglia davvero al proprio impianto.
Domande frequenti
-
Un regolatore per lampade va bene anche per un ventilatore?
No, non in automatico. Un dimmer per luce e un regolatore per motore non lavorano per forza nello stesso modo, quindi bisogna verificare compatibilità elettrica e tipo di carico prima di copiare lo schema. -
Su quale filo va inserito il regolatore di velocità?
Di solito sul ramo della fase che alimenta il motore, non sul neutro e non sul circuito della luce. Lo schema serve proprio a mostrare dove entra la linea e dove esce la fase regolata verso il ventilatore. -
Perché il ventilatore gira male dopo aver montato il regolatore?
Le cause più comuni sono tre: regolatore non compatibile, collegamento sul ramo sbagliato oppure motore che non lavora bene con quel tipo di controllo. In questi casi non basta ricontrollare i fili: va verificata anche la compatibilità del componente.
