Se stai cercando uno collegamento ventilatore da soffitto a due interruttori, nella maggior parte dei casi vuoi capire come collegare il dispositivo in modo corretto, come riconoscere i morsetti principali e come verificare se il tuo impianto corrisponde davvero al collegamento mostrato. Questa guida ti aiuta a leggere lo schema con un obiettivo pratico: distinguere alimentazione, neutro, terra, ritorni di comando ed eventuali funzioni aggiuntive senza confondere un esempio generico con il cablaggio reale che hai davanti.
Il punto chiave è usare lo schema come riferimento per installare, sostituire o verificare il collegamento senza saltare i controlli essenziali. Un buon diagramma non sostituisce il manuale del produttore, ma ti aiuta a capire dove entra la linea, quali morsetti comandano davvero il dispositivo e quali differenze possono spiegare perché un collegamento apparentemente corretto poi non funziona come previsto.
In questo articolo
Quando questo schema ti serve davvero nel collegamento
Nella maggior parte dei casi, chi cerca questo schema non vuole semplicemente vedere un disegno tecnico: vuole capire come collegare il dispositivo in modo corretto, come riconoscere i morsetti principali e come verificare se il proprio impianto corrisponde davvero al collegamento mostrato. Questo succede soprattutto quando si installa un nuovo apparecchio, si sostituisce un modello vecchio oppure si cerca di capire perché il dispositivo non si accende, non risponde al comando o non gestisce correttamente funzioni come luce, timer, telecomando o regolazione della velocità.
Nei quali casi la pagina è davvero utile
Questa guida è particolarmente utile quando devi installare il dispositivo da zero, sostituire un apparecchio esistente, capire come separare due funzioni oppure verificare un collegamento che sembra corretto ma non funziona come previsto. Nei modelli con opzioni aggiuntive, lo schema serve anche a chiarire quali fili non hanno la stessa funzione anche se a prima vista sembrano simili.
Cosa conviene verificare prima di seguire lo schema
Prima di prendere il diagramma come riferimento finale, conviene sempre controllare etichette dei morsetti, manuale del produttore e configurazione reale del dispositivo. I colori dei fili e la disposizione dei terminali possono cambiare da marca a marca, quindi lo schema va usato come guida pratica per orientarsi, non come copia universale da applicare senza confronto.
Componenti e collegamenti da riconoscere prima di iniziare
Nel collegamento di un ventilatore da soffitto a due interruttori, la prima cosa da distinguere è quali conduttori servono alla ventola e quali alla luce. In uno schema ben fatto devi vedere con chiarezza la linea in ingresso, il neutro comune, la terra e i due ritorni di comando separati: uno per il motore del ventilatore e uno per il kit luce. Se questa separazione non è evidente, il rischio è ritrovarti con due funzioni che si accendono insieme o con un comando che non lavora come previsto.
Prima di iniziare conviene anche verificare se il modello supporta davvero il doppio comando diretto o se richiede un modulo interno specifico. Alcuni ventilatori sembrano predisposti per luce e ventola separate, ma in realtà hanno una logica diversa oppure escono di fabbrica pensati per un comando unico. In questi casi non basta guardare i colori: bisogna controllare morsetti, manuale e fili d’uscita del corpo motore.
- individua il neutro condiviso tra ventola e luce
- separa i due ritorni di comando provenienti dagli interruttori
- controlla se il ventilatore accetta davvero due ingressi distinti
- verifica terra, morsettiera e corrispondenza tra fili del soffitto e fili del dispositivo
Schema base e varianti di collegamento più comuni

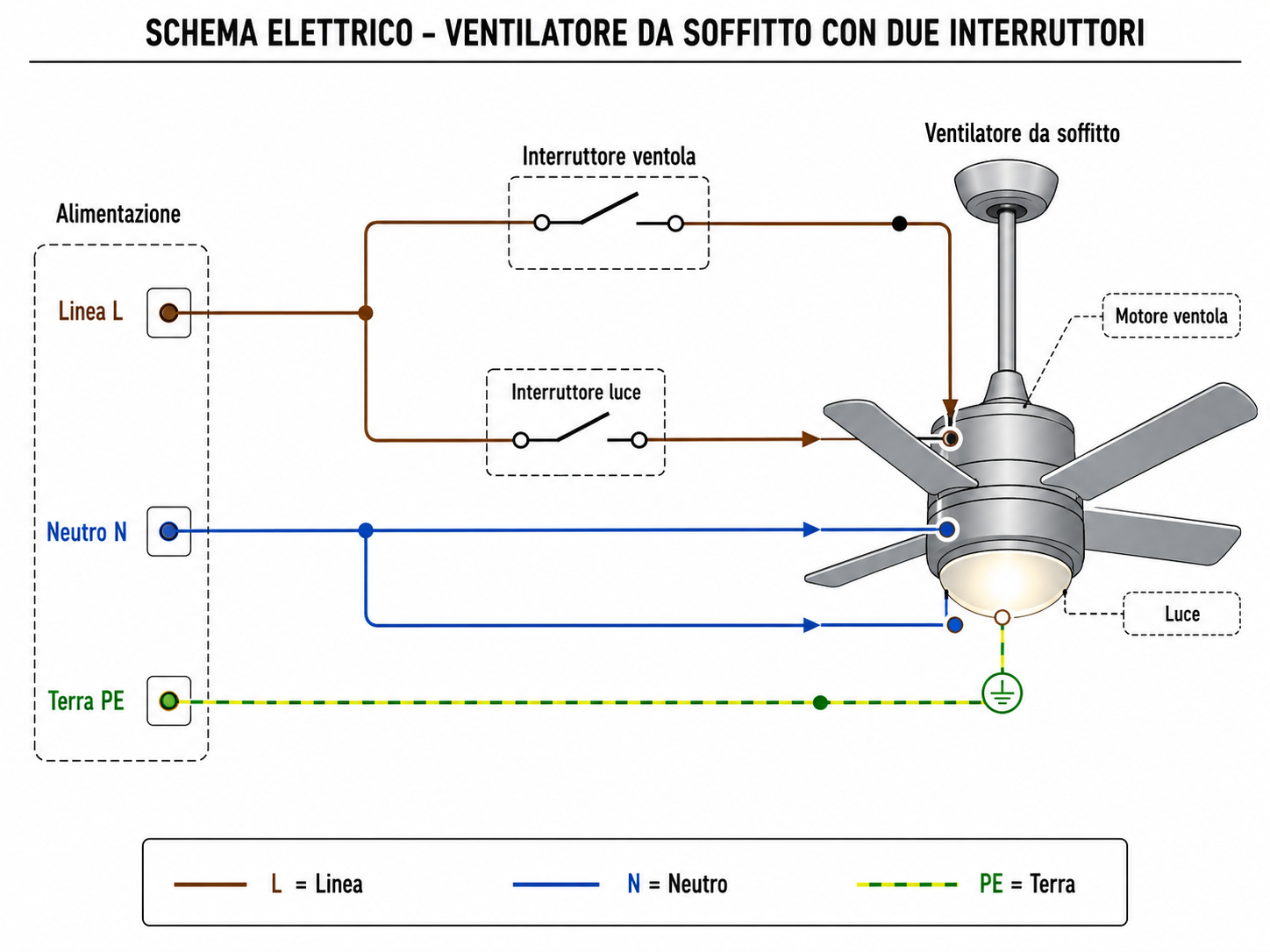

Lo schema base più comune prevede un neutro condiviso, una terra comune e due ritorni separati: il primo attiva il motore della ventola, il secondo la luce. Questa è la configurazione che il lettore vuole quasi sempre verificare quando sta sostituendo un vecchio ventilatore o sta passando da un comando unico a un controllo separato. Se il disegno mostra chiaramente questi quattro percorsi, la lettura diventa subito molto più utile.
Le varianti più importanti riguardano invece i casi in cui il ventilatore integra una catenella interna, un ricevitore, un regolatore di velocità oppure una morsettiera non standard. In queste situazioni non cambia solo la posizione di un filo: cambia il modo in cui il comando raggiunge il motore o la lampada. Vale quindi la pena spiegare sempre se la variante mantiene i due ritorni indipendenti oppure se uno dei due comandi passa prima da un modulo interno.
Gli errori più comuni nella lettura del diagramma
L’errore più frequente è scambiare il neutro per un ritorno di comando oppure pensare che basti avere due tasti a parete per ottenere due funzioni separate. Un altro errore tipico è ignorare la logica interna del ventilatore e copiare uno schema standard su un modello che usa un modulo diverso.
Per questo la variante va sempre letta in funzione del prodotto reale. Se luce e ventola devono restare indipendenti, ogni ramo dello schema deve raccontare con chiarezza quale comando attiva quale funzione e attraverso quali morsetti passa davvero.
Come chiarire o ricreare il collegamento con EdrawMax
Quando il collegamento reale non è immediato da leggere, usare un software dedicato è spesso il modo più rapido per mettere ordine tra morsetti, ritorni e funzioni separate. Con EdrawMax puoi ricreare il collegamento che hai davanti, distinguere linea, neutro, terra e comandi, e visualizzare in modo più chiaro dove cambia la logica tra schema base e variante.
Il metodo più utile è partire dai morsetti effettivi del prodotto e poi ricostruire il percorso dei fili uno per uno. In questo modo puoi trasformare un cablaggio confuso in uno schema leggibile, confrontare più facilmente il tuo caso con il manuale e isolare subito la parte che cambia tra una configurazione semplice e una con comando aggiuntivo.
100% sicuro | Nessuna pubblicità |
Funzionalità AI100% sicuro | Versioni per desktop >>Una volta ricreato il collegamento, puoi esportare una versione pulita con etichette chiare e usarla per controlli interni, assistenza tecnica o contenuti web più facili da capire. Quando immagine e spiegazione seguono la stessa logica, anche il lettore capisce più in fretta quale variante assomiglia davvero al proprio impianto.
Domande frequenti
-
Posso separare luce e ventola se dal soffitto arriva un solo ritorno?
Di solito no in modo completo. Se dall’impianto arriva un solo comando, puoi alimentare il ventilatore ma non ottenere due controlli indipendenti senza modificare il numero di conduttori o usare una logica diversa prevista dal modello. -
Come capisco se il mio ventilatore supporta davvero due interruttori?
Devi controllare morsettiera, manuale e fili d’uscita del dispositivo. Se il modello prevede ingressi distinti per motore e luce, lo schema lo mostra chiaramente; se invece usa un modulo unico, il doppio interruttore potrebbe non funzionare come immagini. -
Perché con il doppio comando si accendono comunque insieme?
Succede spesso quando i due rami non sono realmente separati, quando il neutro o i ritorni sono stati interpretati male oppure quando il ventilatore usa una logica interna che non corrisponde allo schema base a due comandi.
