Part 1: Linux上のP&ID ソフトEdraw Maxについて

EdrawMaxは、Linuxで配管計装図を簡単に作成するためのソリューションを提供します。このP&IDツールには、さまざまなベクターのP&ID記号、無料で使えて編集も可能なテンプレートと事例が組み込まれています。製造や生産プロセスを設計するのに必要な配管計装図を書くに使いやすくて便利なツールです。

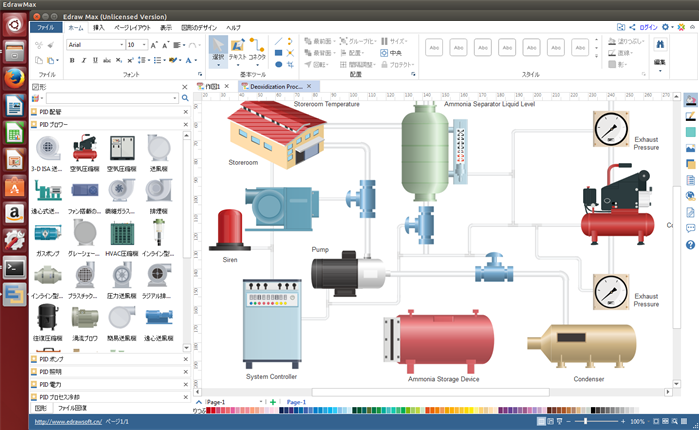

P&ID ソフト Linux

P&ID ソフトをダウンロードして、Linuxで素敵な配管計装図を簡単に作成します。

P&ID 記号作成ソフトEdrawMax(エドラマックス)

プライバシー保護 | マルウェアなし | 広告なし

Part 2: Edraw MaxはLinux 上の最適なP&ID ソフトとなる理由

  • 豊富なフリーのPIDベクター記号とテンプレート。ドラッグアンドドロップだけで、既製の記号を使ってP&IDを描けます。描画スキルと経験を必要としません。
  • フリーベクター配管と計装シンボルの大集合。必要なものを選択して自由に編集することができます。
  • 自動書式設定用のスマートツールのセット。これらのスマートなツールを使ってオブジェクトを簡単に配置、回転、グループ化、整列することができます。
  • 多様化なエクスポート機能。BMP、JPEG、PDF、SVG、HTML、Word、PPT、PowerPointなどのフォーマットへのエクスポートがサポートされます。
  • Cloud コラボレーションサービス。 完了したP&ID図をチームクラウドにアップロードして情報共有、意見交流することができます。


Part 3: P&ID 記号

このLinux上のP&IDツールEdrawMaxは、ポンプ、熱交換機、撹拌機、粉砕機、容器、圧縮機、フィルター、モーターなど様々な設備、計器、バルブ、及び配管を含んで、配管計装のデザインに使用される2000個以上のベクターのP&ID記号を提供します。

P&ID タンク記号

P&ID タンク記号

P&ID 機械記号

P&ID 機械記号

P&ID ポンプ記号

P&ID ポンプ記号

プライバシー保護 | マルウェアなし | 広告なし


Part 4: Linuxで配管計装図の作り方

LinuxでP&IDを作成する手順は次のとおりです。

  1. ファイルメニューで新規作成をクリックし、「工業自動化」を選んで、ご希望のPID対応アイコンをダブルクリックして、空白な作図ページを開きます。
  2. キャンバスの左側にあるライブラリに移動します。 必要の設備記号を選んで、キャンバスにドラッグします。
  3. PID配管で以上の設備を接続します。
  4. 設備と同じように、バルブと計装を示す記号を図面に追加します。
  5. PID記号にそれぞれの標記を書きます。

配管計装図を作成する方法の詳しくはこちら:プロなP&ID の書き方


Part 5: 無料のP&ID の活用事例とテンプレート

以下は、P&IDソフトでデザインされた配管計装図の作成にご参考として活用できるP&IDの事例とテンプレートです。ダウンロードして、自由に編集して無料で利用できます。これらの既製のテンプレートは、配管計装図の作成の効率アップに役立ちます。

もっとP&ID の活用事例を見ましょう。

発電暖房P&ID
ジュース生産プロセス P&ID
廃水処理 P&ID
発電暖房 P&ID
ジュース生産プロセス P&ID
廃水処理 P&ID

プライバシー保護 | マルウェアなし | 広告なし
