Les exemples de circuits électriques simples sont très utiles pour apprendre les circuits électriques complexes. Comprenez mieux les circuits électriques grâce aux quatre exemples de circuits électriques ci-dessous.

Un circuit électrique est une connexion fermée de batteries, résistances, fils, interrupteurs, etc. Un circuit électrique est constitué de boucles de tension et de nœuds de courant. De nombreuses personnes sont déroutées par les circuits électriques complexes. Toutefois, si elles acquièrent une solide compréhension des quatre exemples de circuits électriques ci-dessous, il leur sera plus facile de lire des circuits électriques complexes.

Vous pouvez essayer un logiciel de dessin électrique qui a des symboles électriques standard intégrés pour dessiner rapidement et correctement les circuits électriques.

Exemples de circuits électriques - Compteur d'énergie ou compteur de moteur

Le compteur de moteur est également appelé compteur d'énergie. L'énergie est la puissance totale consommée pendant une période donnée et elle peut être mesurée par un compteur de moteur ou un compteur d'énergie. De plus, les compteurs d'énergie sont utilisés dans toutes les lignes d'alimentation électrique de chaque maison afin de mesurer la puissance consommée dans les circuits CC et CA. Le compteur d'énergie est un instrument qui mesure la quantité d'énergie électrique utilisée par un consommateur. Le compteur est étalonné en kilowattheures. Un kilowattheure est la quantité d'énergie électrique nécessaire pour fournir une puissance de 1 000 watts pendant une heure.

Compteur d'énergie ou compteur de moteur

Il y a un disque en aluminium qui tourne en permanence lorsque de l'énergie est consommée. Les compteurs d'énergie ont une bobine de pression et une bobine de courant. Lorsque la tension est appliquée aux bornes de la bobine de pression, le courant circule dans la bobine et produit un flux qui exerce un couple sur le disque. Le couple résultant agit sur le disque et entraîne une rotation sur le disque d'aluminium qui est proportionnelle à la valeur de l'énergie qui est enregistrée dans le compteur d'énergie.

Exemples de circuits électriques - Circuit du multimètre

Un multimètre est une boîte noire de circuits électroniques qui vous permet de dépanner à peu près n'importe quel type de câblage ou d'appareil électrique. Avec tous ses chiffres, ses cadrans et ses interrupteurs, un multimètre (également connu sous le nom de volt-ohm-mètre ou VOM) peut être assez intimidant.

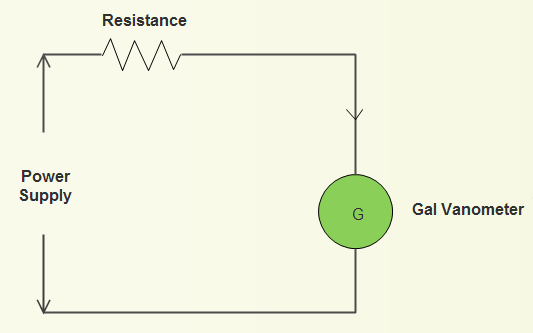

Circuit du multimètre

Le VOM peut s'amortir rapidement en analysant simplement si les dizaines de piles dévorées par les jouets et les appareils électroniques sont encore bonnes. Le VOM se compose d'un galvanomètre connecté en série avec une résistance. Le flux de courant dans un circuit, c'est-à-dire la tension aux bornes du circuit, peut être mesuré en connectant les bornes du multimètre aux bornes du circuit. Un multimètre est un outil pratique que vous utilisez pour mesurer l'électricité, tout comme vous utiliseriez une règle pour mesurer la distance, un chronomètre pour mesurer le temps ou une balance pour mesurer le poids.

Exemples de circuits électriques - Circuit du transformateur de courant

Le transformateur de courant est un type de "transformateur d'instrumentation" visant à produire dans son enroulement secondaire un courant alternatif proportionnel au courant mesuré dans son primaire. Les transformateurs de courant peuvent réduire ou "abaisser" les niveaux de courant de milliers d'ampères jusqu'à une sortie standard d'un rapport connu à 5 ampères ou 1 ampère pour un fonctionnement normal.

Circuit du transformateur de courant

L'enroulement secondaire du transformateur est connecté à un ampèremètre. Le transformateur abaisse le courant à une valeur qui peut être mesurée par l'ampèremètre connecté. Les transformateurs de courant peuvent assurer le contrôle des circuits, mesurer le courant pour la mesure et le contrôle de la puissance, et remplir des rôles de protection de sécurité et de limitation du courant. Ils peuvent également provoquer des événements de circuit lorsque le courant surveillé atteint un niveau spécifié.

Exemples de circuits électriques - Circuit de moteur monophasé

La distribution monophasée est utilisée lorsque les charges sont principalement l'éclairage et le chauffage, avec peu de gros moteurs électriques. Les moteurs monophasés sont conçus pour fonctionner à partir d'une alimentation monophasée et peuvent effectuer une grande variété de services utiles ; cependant, ils nécessitent des circuits supplémentaires pour le démarrage, et ces moteurs sont peu courants au-delà de 10 ou 20 kW de puissance nominale. Un moteur monophasé possède deux bornes dans la boîte à bornes de la carcasse extérieure. L'une de ces bornes est reliée au fil sous tension du circuit électrique et l'autre au fil neutre.

Circuit moteur monophasé

Lorsque l'alimentation électrique va au moteur, celui-ci fonctionne jusqu'à ce que l'alimentation soit coupée. Même un ventilateur fonctionne avec ce moteur monophasé. Parfois, le ventilateur ne démarre pas lorsque nous l'allumons. La raison en est que le condensateur utilisé pour que le moteur monophasé démarre automatiquement ne fonctionne pas. La meilleure façon de résoudre ce problème est de remplacer le condensateur.
