UML-Komponentendiagramm: Umfassende Anleitung zu Definition, Erstellung und Beispielen
Ein UML-Komponentendiagramm ist ein entscheidendes Werkzeug im Software Engineering, um die modulare Struktur eines Systems zu visualisieren. Es stellt die Komponenten, deren Schnittstellen und Abhängigkeiten dar und bietet so einen klaren Überblick über die Architektur. Dieser Artikel erklärt detailliert, was ein Komponentendiagramm ist, welche Vorteile es bietet, wie man es erstellt und illustriert dies anhand praktischer Komponentendiagramm Beispiele. Erfahren Sie, wie Sie mit Werkzeugen wie EdrawMax mühelos ein aussagekräftiges Komponentendiagramm erstellen können.
Inhaltsverzeichnis
- Was ist ein Komponentendiagramm in UML
- Vorteile und Nutzen von Komponentendiagrammen
- Wofür und wann wird ein UML-Komponentendiagramm verwendet
- Symbole und Hauptelemente eines Komponentendiagramms
- Komponentendiagramm vs. Klassendiagramm
- Anleitung: UML-Komponentendiagramm erstellen mit EdrawMax
- Praktische Beispiele für Komponentendiagramme
- Tipps zur Erstellung von Komponentendiagrammen
- Häufig gestellte Fragen zum Komponentendiagramm

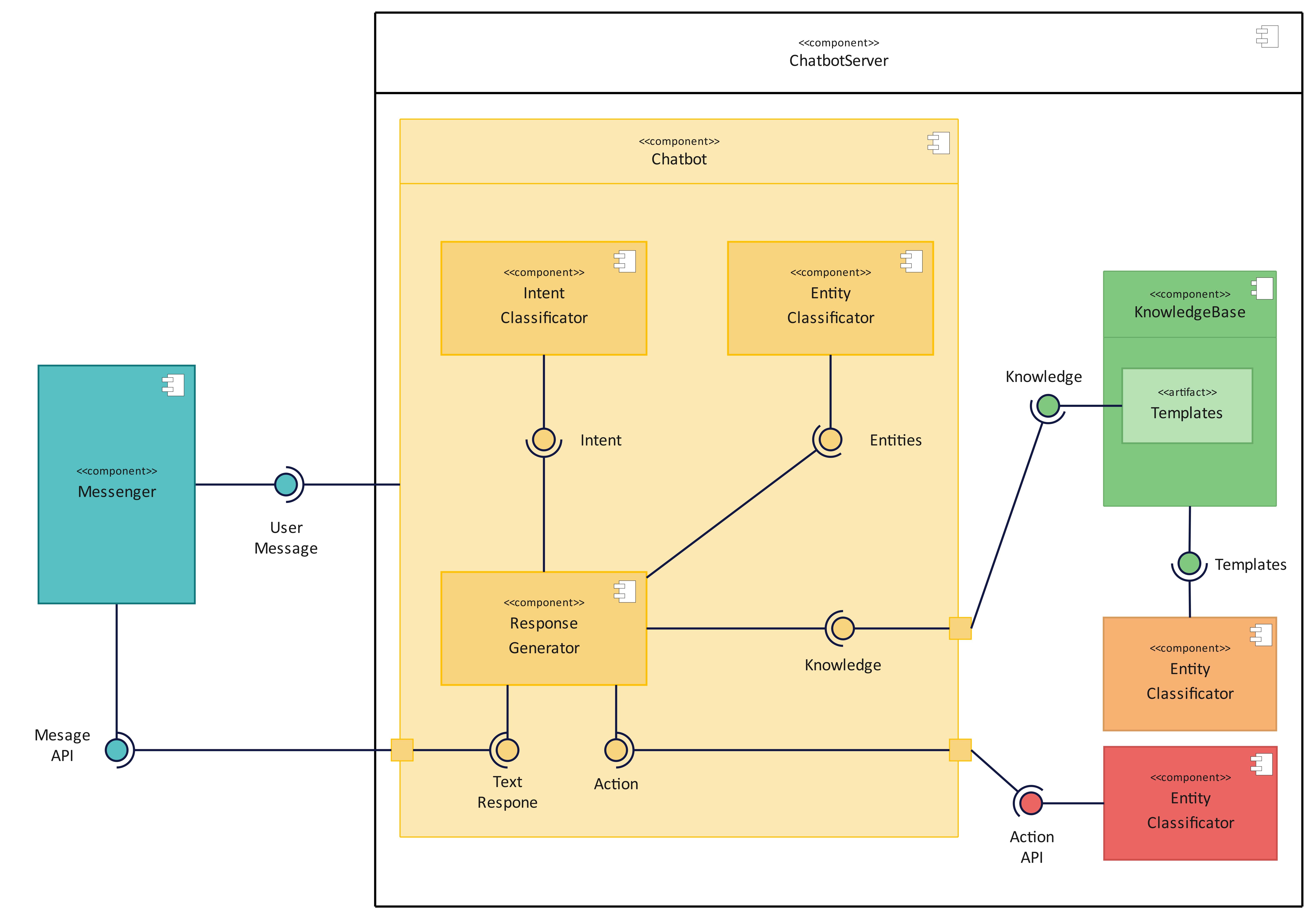

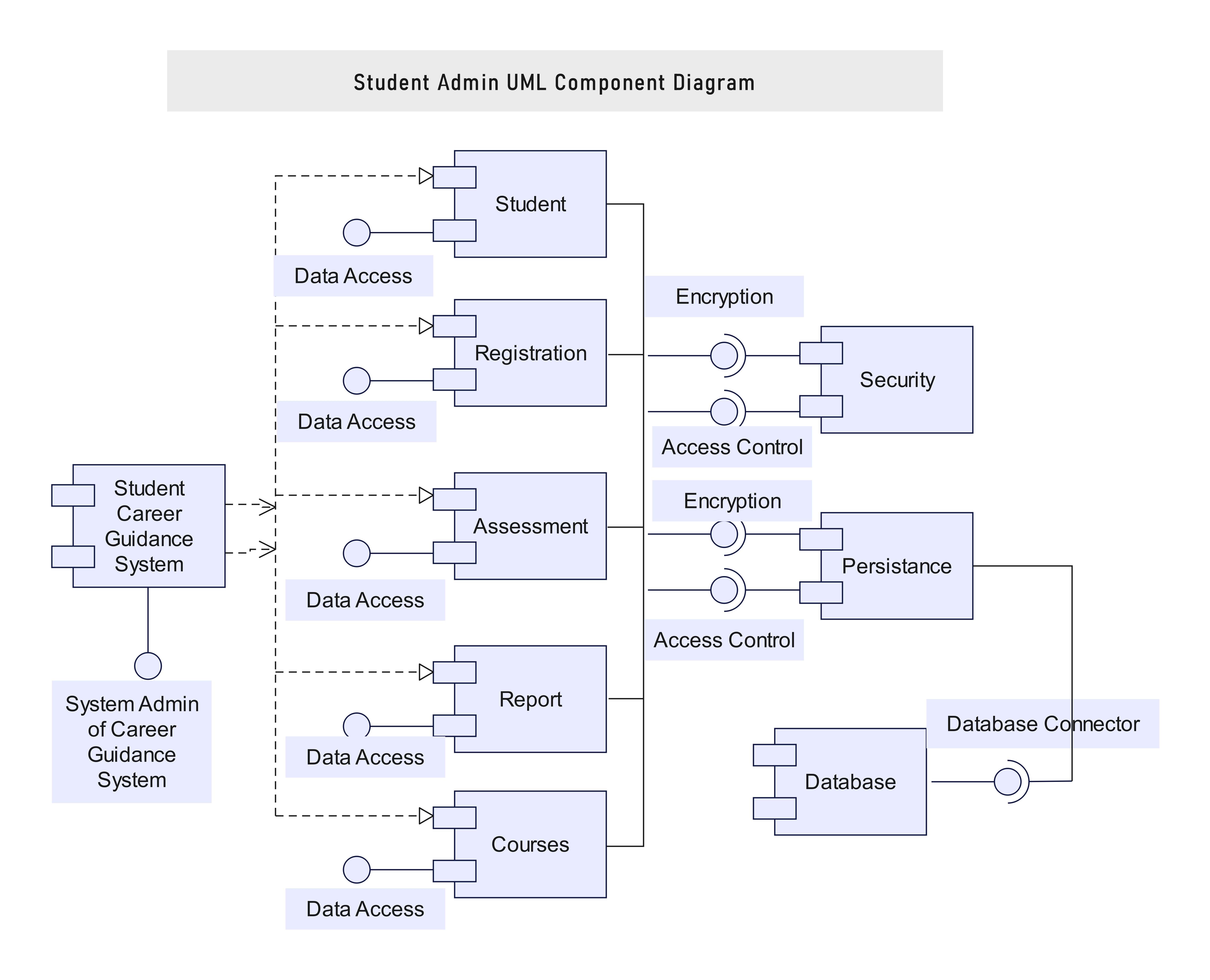

Was ist ein Komponentendiagramm in UML?
Ein Komponentendiagramm ist ein Strukturdiagramm in der Unified Modeling Language (UML), das die Organisation und die Abhängigkeiten von Softwarekomponenten innerhalb eines Systems darstellt. Komponenten sind modulare, austauschbare Teile eines Systems, die eine bestimmte Funktionalität kapseln und ihre Dienste über klar definierte Schnittstellen anbieten. Das UML-Komponentendiagramm zeigt, wie diese Komponenten miteinander verbunden sind, um die Gesamtarchitektur des Systems zu bilden.
Stellen Sie sich ein komplexes Softwaresystem vor, beispielsweise eine E-Commerce-Plattform. Diese Plattform besteht aus verschiedenen Modulen wie Benutzerverwaltung, Produktkatalog, Bestellabwicklung und Zahlungssystem. Jedes dieser Module kann als Komponente betrachtet werden. Ein Komponentendiagramm visualisiert, wie diese Komponenten interagieren – zum Beispiel, dass die Bestellabwicklung auf den Produktkatalog und das Zahlungssystem zugreift. Es hilft Entwicklern und Architekten, die Struktur des Systems zu verstehen, Verantwortlichkeiten zu definieren und die Auswirkungen von Änderungen abzuschätzen. Die Erstellung eines solchen Diagramms ist ein wichtiger Schritt bei der Systemanalyse und dem Design.
Vorteile und Nutzen von Komponentendiagrammen
Der Einsatz von UML-Komponentendiagrammen bietet zahlreiche Vorteile für den Softwareentwicklungsprozess und das Verständnis der Systemarchitektur:
- Verbessertes Systemverständnis: Sie bieten eine klare und abstrakte Sicht auf die Systemarchitektur, was das Verständnis komplexer Systeme erleichtert. Die Visualisierung der Komponenten und ihrer Beziehungen macht die Struktur greifbar.
- Modellierung von Systemkomponenten: Ermöglicht die detaillierte Darstellung der einzelnen Bausteine eines Systems und ihrer Beziehungen. Jede Komponente kann mit ihren spezifischen Verantwortlichkeiten modelliert werden.
- Förderung der Wiederverwendbarkeit: Durch die klare Definition von Schnittstellen fördern Komponentendiagramme die Entwicklung wiederverwendbarer Softwarebausteine. Gut definierte Komponenten können in verschiedenen Projekten oder Systemteilen eingesetzt werden.
- Effektive Systemanalyse und -design: Sie dienen als Grundlage für Diskussionen über das Systemdesign und helfen, potenzielle Probleme, Engpässe oder Designfehler frühzeitig im Entwicklungsprozess zu erkennen.
- Vereinfachte Wartung und Weiterentwicklung: Eine gut dokumentierte Komponentenstruktur erleichtert die Wartung und das Hinzufügen neuer Funktionalitäten, da die Auswirkungen von Änderungen auf einzelne Komponenten und das Gesamtsystem besser abgeschätzt werden können.
- Unterstützung bei der Projektplanung: Hilft bei der Aufteilung großer Systeme in kleinere, handhabbare Teile (Komponenten), was die Projektplanung, die Aufgabenzuweisung an Teams und das Management von Abhängigkeiten unterstützt.
- Kommunikationsmittel: Dienen als effektives Kommunikationsmittel zwischen verschiedenen Stakeholdern, einschließlich Entwicklern, Architekten, Testern und Projektmanagern. Sie schaffen eine gemeinsame Sprache zur Beschreibung der Systemstruktur.
Ein gut erstelltes Komponentendiagramm ist somit ein wertvolles Werkzeug, um robuste, wartbare und flexible Softwaresysteme zu entwickeln. Es unterstützt den gesamten Lebenszyklus der Softwareentwicklung, von der ersten Idee bis zur Wartung.
Wofür und wann wird ein UML-Komponentendiagramm verwendet?
Ein UML-Komponentendiagramm wird primär zur Modellierung der physischen Aspekte eines objektorientierten Softwaresystems eingesetzt. Es ist besonders nützlich in folgenden Szenarien und um folgende Ziele zu erreichen:
- Visualisierung der Systemarchitektur: Um die Struktur eines Systems aus der Perspektive seiner Komponenten und deren Interaktionen darzustellen. Dies ist besonders wichtig bei der Entwicklung komplexer, verteilter Systeme, bei denen ein Überblick über die Bausteine unerlässlich ist.
- Spezifikation von Subsystemen: Zur detaillierten Modellierung von Subsystemen und deren Schnittstellen zu anderen Teilen des Systems. Ein Komponentendiagramm kann zeigen, wie ein Subsystem intern aufgebaut ist und wie es nach außen kommuniziert.
- Planung der Softwareentwicklung: Um die Aufteilung eines Systems in entwickelbare Einheiten (Komponenten) zu planen und Abhängigkeiten zwischen Entwicklungsteams zu managen. Es hilft, die Arbeitspakete zu definieren.
- Reverse Engineering: Um die Struktur eines bestehenden Systems zu analysieren und zu dokumentieren. Dies ist hilfreich, wenn die ursprüngliche Dokumentation fehlt oder veraltet ist.
- Forward Engineering: Als Grundlage für die Implementierung, indem es hilft, ausführbare Dateien, Bibliotheken und andere Artefakte aus den modellierten Komponenten zu erstellen.
- Systemintegration: Um zu verstehen, wie verschiedene, möglicherweise von unterschiedlichen Teams oder sogar externen Anbietern entwickelte Komponenten zusammenarbeiten und integriert werden müssen.
- Auswirkungsanalyse: Um die Auswirkungen von Änderungen an einer Komponente auf andere Teile des Systems abzuschätzen, bevor die Änderungen implementiert werden.
- Dokumentation der Systemstruktur: Als Teil der technischen Dokumentation, um neuen Teammitgliedern oder anderen Stakeholdern einen schnellen Einstieg in die Systemarchitektur zu ermöglichen.
Zusammenfassend lässt sich sagen, dass ein Komponentendiagramm immer dann benötigt wird, wenn ein klares Verständnis der modularen Struktur eines Softwaresystems, seiner Bausteine und deren Zusammenspiel für die Planung, Entwicklung, Integration oder Wartung unerlässlich ist. Es ist ein Schlüsseldiagramm für die Darstellung der physischen Architektur.
Symbole und Hauptelemente eines Komponentendiagramms
Um Komponentendiagramme effektiv lesen und erstellen zu können, ist es wichtig, die grundlegenden Symbole und Elemente der UML zu verstehen. Hier sind die wichtigsten Notationen, die in einem typischen UML-Komponentendiagramm verwendet werden:
Werbefrei | Keine Malware |
Komponente (Component)
Eine Komponente ist der zentrale Baustein eines Komponentendiagramms. Sie repräsentiert einen modularen, gekapselten und austauschbaren Teil des Systems mit einer klar definierten Funktionalität und eigenen Schnittstellen. In UML wird eine Komponente als Rechteck mit einem optionalen Komponentensymbol (ein Rechteck mit zwei kleineren, hervorstehenden Rechtecken an der linken Seite) oder dem Stereotyp `<
Beispiel: Eine Komponente könnte `Bestellverwaltung`, `BenutzerAuthentifizierung` oder `Produktkatalog-Service` heißen.
Schnittstelle (Interface)
Eine Schnittstelle definiert eine Menge von Operationen (einen Vertrag), die eine Komponente entweder bereitstellt (anbietet) oder benötigt (verwendet). Schnittstellen ermöglichen die lose Kopplung von Komponenten, da Komponenten nur über definierte Schnittstellen miteinander kommunizieren und nicht die internen Details der anderen kennen müssen.
- Bereitgestellte Schnittstelle (Provided Interface): Zeigt, welche Dienste eine Komponente anderen Komponenten anbietet. Dargestellt als Kreis (Lollipop-Notation), der mit einer durchgezogenen Linie mit der Komponente verbunden ist, oder als Rechteck mit dem Stereotyp `<
>` und einer Realisierungsbeziehung (gestrichelte Linie mit geschlossener Pfeilspitze) zur Komponente. - Benötigte Schnittstelle (Required Interface): Zeigt, welche Dienste eine Komponente von anderen Komponenten benötigt, um ihre Funktion zu erfüllen. Dargestellt als Halbkreis (Socket-Notation), der mit einer durchgezogenen Linie mit der Komponente verbunden ist, oder als Abhängigkeitspfeil (gestrichelte Linie mit offener Pfeilspitze) zu einer bereitgestellten Schnittstelle einer anderen Komponente.
Beispiel: Die Komponente `Zahlungsabwicklung` könnte eine Schnittstelle `IZahlungDurchfuehren` bereitstellen, während die Komponente `Bestellprozess` diese Schnittstelle benötigt.
Port
Ein Port ist ein expliziter Interaktionspunkt einer Komponente mit ihrer Umgebung. Er gruppiert eine Menge von bereitgestellten und benötigten Schnittstellen und stellt einen klar definierten Zugangspunkt zur Funktionalität der Komponente dar. Ports werden als kleine Quadrate an der Grenze einer Komponente dargestellt. Sie ermöglichen es, die internen Details einer Komponente von ihren externen Interaktionspunkten zu trennen und komplexere Verbindungen, insbesondere bei gekapselten Komponenten, darzustellen.
Beispiel: Eine Komponente `Benachrichtigungsdienst` könnte einen Port `EmailAusgang` haben, der die Schnittstelle `IEmailSenden` bereitstellt.
Abhängigkeit (Dependency)
Eine Abhängigkeitsbeziehung zeigt, dass eine Komponente (der Client oder die abhängige Komponente) von einer anderen Komponente (dem Supplier oder der bereitstellenden Komponente) abhängig ist. Änderungen am Supplier können Auswirkungen auf den Client haben. Dargestellt wird dies durch einen gestrichelten Pfeil mit einer offenen Pfeilspitze, der vom Client zum Supplier zeigt.
Beispiel: Die Komponente `WebFrontend` ist abhängig von der Komponente `Benutzerdatenbank-API`.
Artefakt (Artifact)
Ein Artefakt repräsentiert ein physisches Element im System, das Ergebnis des Entwicklungsprozesses ist, wie z.B. eine ausführbare Datei (`.exe`), eine Bibliothek (`.dll`, `.jar`), eine Datenbank-Schema-Datei, eine Quelldatei oder ein Skript. Komponenten können sich in einem oder mehreren Artefakten manifestieren (d.h., sie werden durch diese Artefakte implementiert). Artefakte werden als Rechteck mit dem Stereotyp `<
Beispiel: Die Komponente `Bestelllogik` könnte im Artefakt `OrderProcessing.jar` implementiert sein.
Paket (Package)
Pakete dienen dazu, Elemente eines Modells, einschließlich Komponenten, Schnittstellen und anderer Pakete, zu gruppieren und zu organisieren. Sie helfen, komplexe Diagramme übersichtlicher zu gestalten, indem sie einen Namensraum für die enthaltenen Elemente definieren. Ein Paket wird als Ordnersymbol dargestellt, oft mit dem Namen des Pakets im Reiter oder im Inneren.
Beispiel: Alle Komponenten, die zur `Benutzerverwaltung` gehören (z.B. Authentifizierung, Autorisierung, Profilverwaltung), könnten in einem Paket `Sicherheitsmodule` zusammengefasst werden.
Komponentendiagramm vs. Klassendiagramm
Obwohl sowohl Komponentendiagramme als auch Klassendiagramme Strukturdiagramme in UML sind und zur Modellierung von Softwaresystemen verwendet werden, fokussieren sie auf unterschiedliche Aspekte und Abstraktionsebenen eines Systems:
| Aspekt | Komponentendiagramm | Klassendiagramm |
|---|---|---|
| Fokus | Makroebene: Modulare Struktur, Austauschbarkeit, Kapselung und Abhängigkeiten von größeren, oft physischen Systembausteinen (Komponenten). Darstellung der Softwarearchitektur. | Mikroebene: Struktur und Beziehungen von Klassen, deren Attribute, Methoden und Vererbungshierarchien. Logische Aspekte des Designs und der Implementierung. |
| Abstraktionsebene | Höher. Komponenten kapseln oft mehrere Klassen und stellen eine abgeschlossene Funktionseinheit dar. | Niedriger. Zeigt die detaillierte Struktur einzelner Klassen und deren Interaktionen auf Code-Ebene. |
| Hauptelemente | Komponenten, Schnittstellen (provided/required), Ports, Abhängigkeiten, Artefakte, Pakete. | Klassen, Attribute, Operationen (Methoden), Assoziationen, Generalisierungen (Vererbung), Realisierungen, Abhängigkeiten. |
| Zweck | Visualisierung der Systemarchitektur, Organisation von Subsystemen, Management von Abhängigkeiten auf hoher Ebene, Planung der Systemverteilung. | Detaillierte Beschreibung der statischen Struktur des Codes, Definition von Datentypen und deren Beziehungen, Grundlage für die Programmierung. |
| Zeitpunkt im Entwicklungsprozess | Oft in der Architektur- und Designphase, um die grobe Struktur und die Hauptbausteine des Systems festzulegen. Auch relevant für die Bereitstellung (Deployment). | Während der detaillierten Design- und Implementierungsphase, um die konkrete Ausgestaltung der Softwaremodule zu planen. |
| Perspektive | Eher eine "Black-Box"-Sicht auf die Bausteine und deren Zusammenspiel. | Eher eine "White-Box"-Sicht auf die interne Struktur der Bausteine. |
Kurz gesagt: Ein Komponentendiagramm zeigt, woraus ein System aufgebaut ist (die größeren Bausteine und ihr Zusammenspiel auf Architekturebene), während ein Klassendiagramm zeigt, wie diese Bausteine intern strukturiert sind und wie die einzelnen Code-Elemente zusammenhängen. Beide Diagrammtypen ergänzen sich und bieten unterschiedliche, aber gleichermaßen wichtige Sichten auf das Softwaresystem. Für ein umfassendes Verständnis der Softwarearchitektur ist oft die Betrachtung beider Diagrammtypen sinnvoll. Weitere Informationen finden Sie auch in unserem Artikel über Klassendiagramme.
Anleitung: UML-Komponentendiagramm erstellen mit EdrawMax
Mit EdrawMax können Sie professionelle und aussagekräftige UML-Komponentendiagramme erstellen – auch ohne umfangreiche Vorkenntnisse im Bereich der UML-Modellierung. Folgen Sie diesen einfachen Schritten, um Ihr eigenes Komponentendiagramm zu zeichnen:

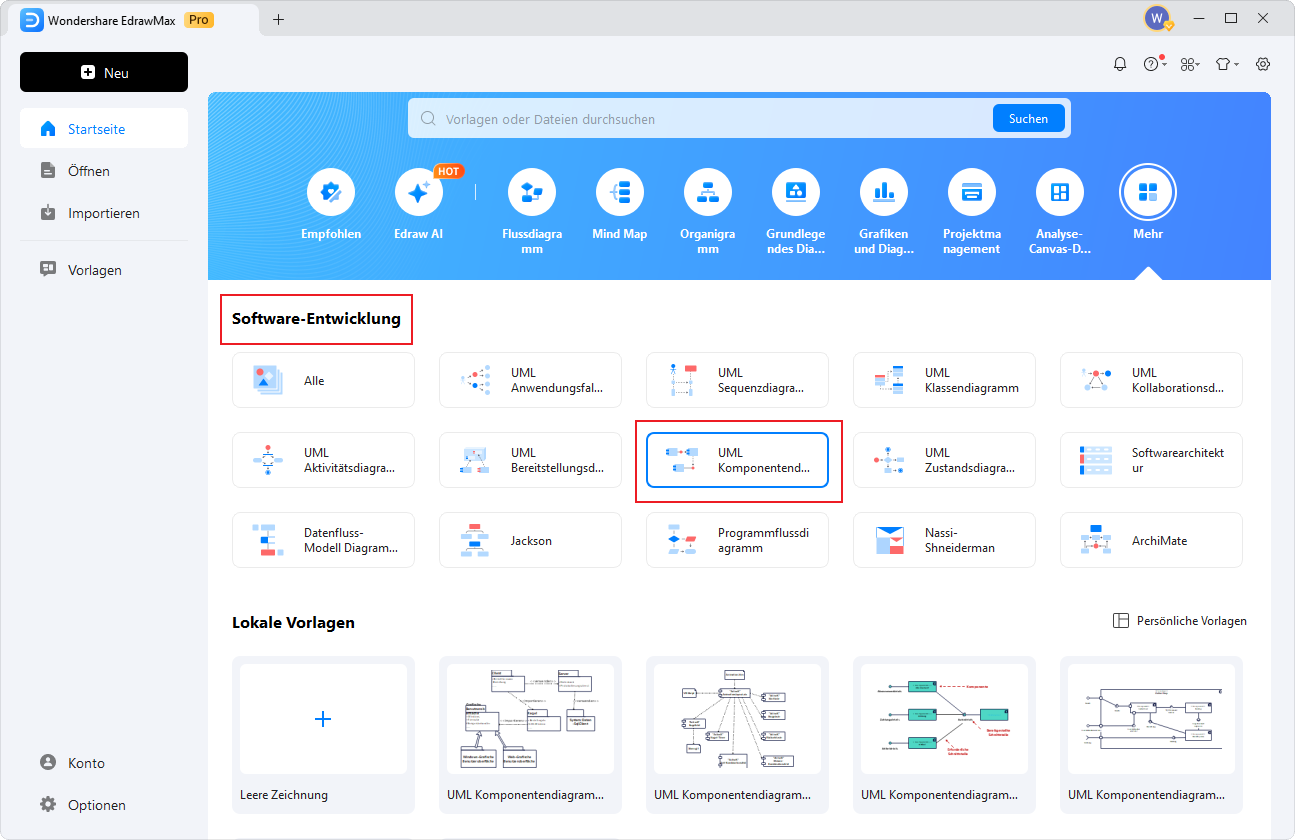

Werbefrei | Keine Malware | unterstützt- EdrawMax starten und Vorlage auswählen: Öffnen Sie die EdrawMax-Software. Navigieren Sie im Menü auf der linken Seite zu "Neu" und wählen Sie dann unter "Softwareentwicklung" die Kategorie "UML-Modellierung". Hier finden Sie Optionen für ein leeres Zeichenblatt oder verschiedene Vorlagen, die Ihnen den Einstieg erleichtern. Wählen Sie "Komponentendiagramm", um direkt mit den passenden Symbolen zu starten.
- Komponenten hinzufügen und benennen: Ziehen Sie das Komponentensymbol (Rechteck mit optionalem Stereotyp `<
>` oder dem kleinen Komponentensymbol) aus der UML-Komponenten-Bibliothek auf Ihre Zeichenfläche. Doppelklicken Sie auf die Komponente, um ihr einen aussagekräftigen Namen zu geben (z.B. "Kundenverwaltung", "Produktkatalog-Service").
- Schnittstellen definieren und verbinden:
- Für bereitgestellte Schnittstellen (Provided Interfaces): Ziehen Sie das Lollipop-Symbol (Kreis) an den Rand Ihrer Komponente oder verwenden Sie das Interface-Symbol (Rechteck mit `<
>`) und verbinden es mit einer Realisierungslinie. Benennen Sie die Schnittstelle klar (z.B. "IKundenDatenAbfragen"). - Für benötigte Schnittstellen (Required Interfaces): Verwenden Sie das Socket-Symbol (Halbkreis) oder zeichnen Sie eine Abhängigkeitsbeziehung (gestrichelter Pfeil) zu einer bereitgestellten Schnittstelle einer anderen Komponente. Benennen Sie auch diese (z.B. "IAdressValidierung").
- Für bereitgestellte Schnittstellen (Provided Interfaces): Ziehen Sie das Lollipop-Symbol (Kreis) an den Rand Ihrer Komponente oder verwenden Sie das Interface-Symbol (Rechteck mit `<
- Ports hinzufügen (optional, aber empfohlen für klare Kapselung): Wenn Sie explizite Interaktionspunkte darstellen möchten, ziehen Sie das Port-Symbol (kleines Quadrat) an den Rand einer Komponente. Verbinden Sie dann die Schnittstellen mit dem Port. Dies ist besonders nützlich, um die interne Struktur einer Komponente von ihren externen Kommunikationspunkten zu trennen.

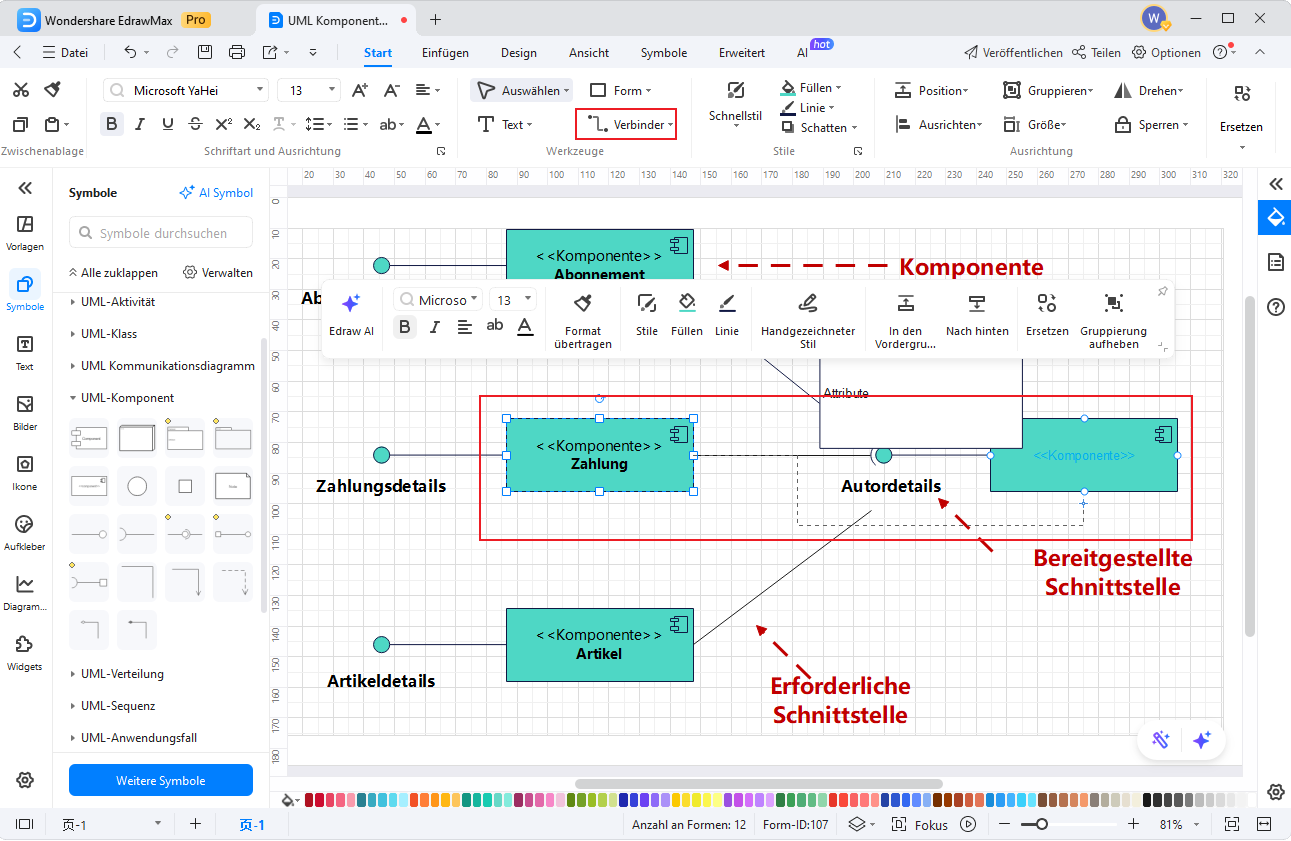

- Beziehungen und Abhängigkeiten zeichnen: Verwenden Sie die verschiedenen Konnektoren aus der Bibliothek (z.B. Abhängigkeitspfeil, Assoziationslinie), um die Beziehungen zwischen Komponenten, Schnittstellen und Ports darzustellen. EdrawMax hilft Ihnen, die Konnektoren korrekt auszurichten und zu verbinden.
- Artefakte und Pakete hinzufügen (optional): Falls relevant für Ihre Darstellung, fügen Sie Artefakte hinzu, um die physische Manifestation von Komponenten (z.B. JAR-Dateien, DLLs) darzustellen. Nutzen Sie Pakete (Ordnersymbol), um Ihr Diagramm bei vielen Elementen zu strukturieren und thematisch zusammengehörige Komponenten zu gruppieren.
- Beschriftungen, Notizen und Details ergänzen: Doppelklicken Sie auf Elemente oder Beziehungen, um weitere Informationen, Stereotypen, Multiplizitäten oder Notizen hinzuzufügen. Achten Sie auf klare und verständliche Bezeichnungen, die das Verständnis des Diagramms fördern.

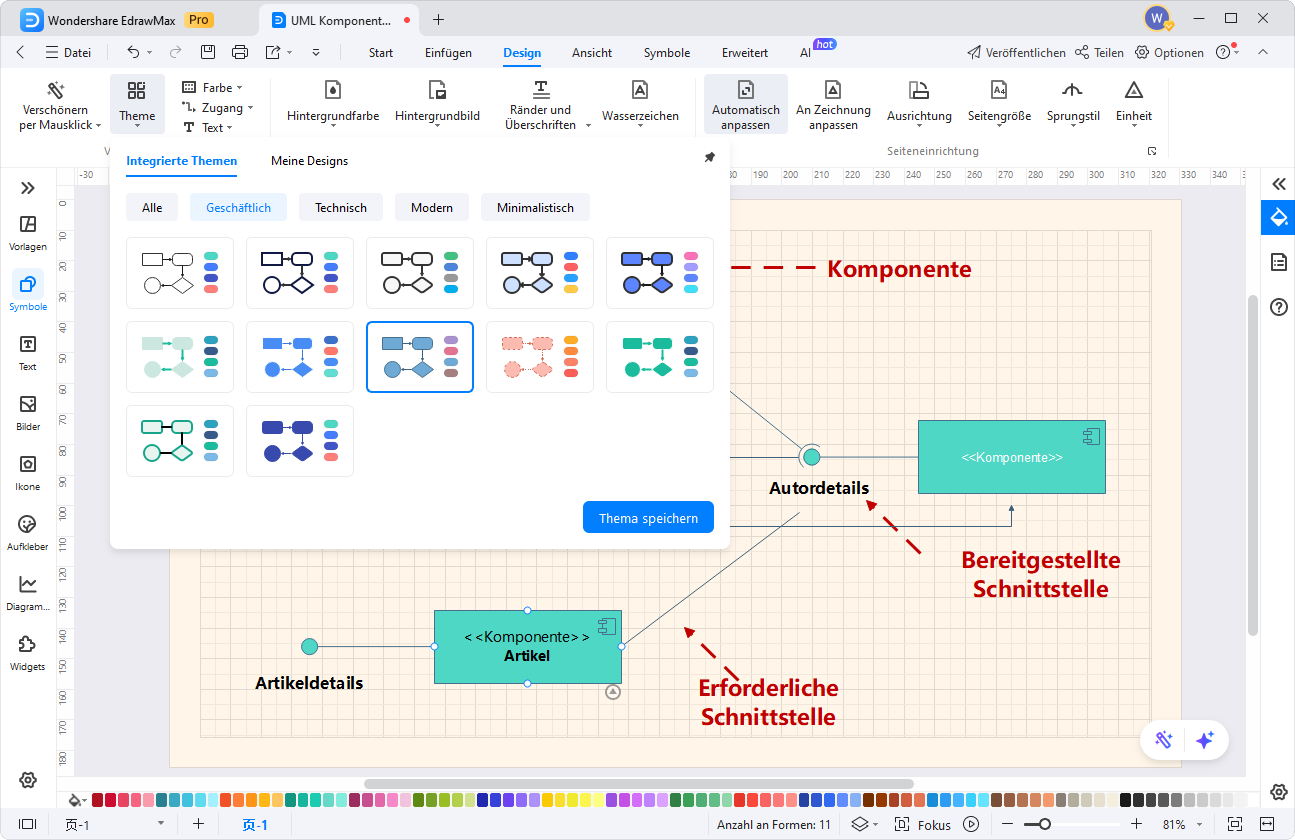

- Diagramm anpassen und formatieren: Nutzen Sie die vielfältigen Formatierungsoptionen von EdrawMax, um Farben, Schriftarten, Linienstile und Layouts anzupassen. Ein gut formatiertes Diagramm ist leichter lesbar und wirkt professioneller.
- Speichern und Exportieren: Speichern Sie Ihr UML-Komponentendiagramm im EdrawMax-Format, um es später weiter bearbeiten zu können. EdrawMax ermöglicht zudem den Export in zahlreiche gängige Formate wie PNG, JPG, PDF, SVG, Visio (VSDX) und mehr, sodass Sie Ihr Diagramm einfach teilen und in andere Dokumente einbinden können.
Mit diesen Schritten können Sie effizient ein detailliertes und informatives Komponentendiagramm erstellen, das die Architektur Ihres Softwaresystems klar visualisiert. EdrawMax bietet eine intuitive Drag-and-Drop-Benutzeroberfläche und eine umfangreiche Symbolbibliothek, die den Prozess des Diagrammierens erheblich vereinfachen. Entdecken Sie die vielfältigen Möglichkeiten von EdrawMax für die UML-Modellierung!

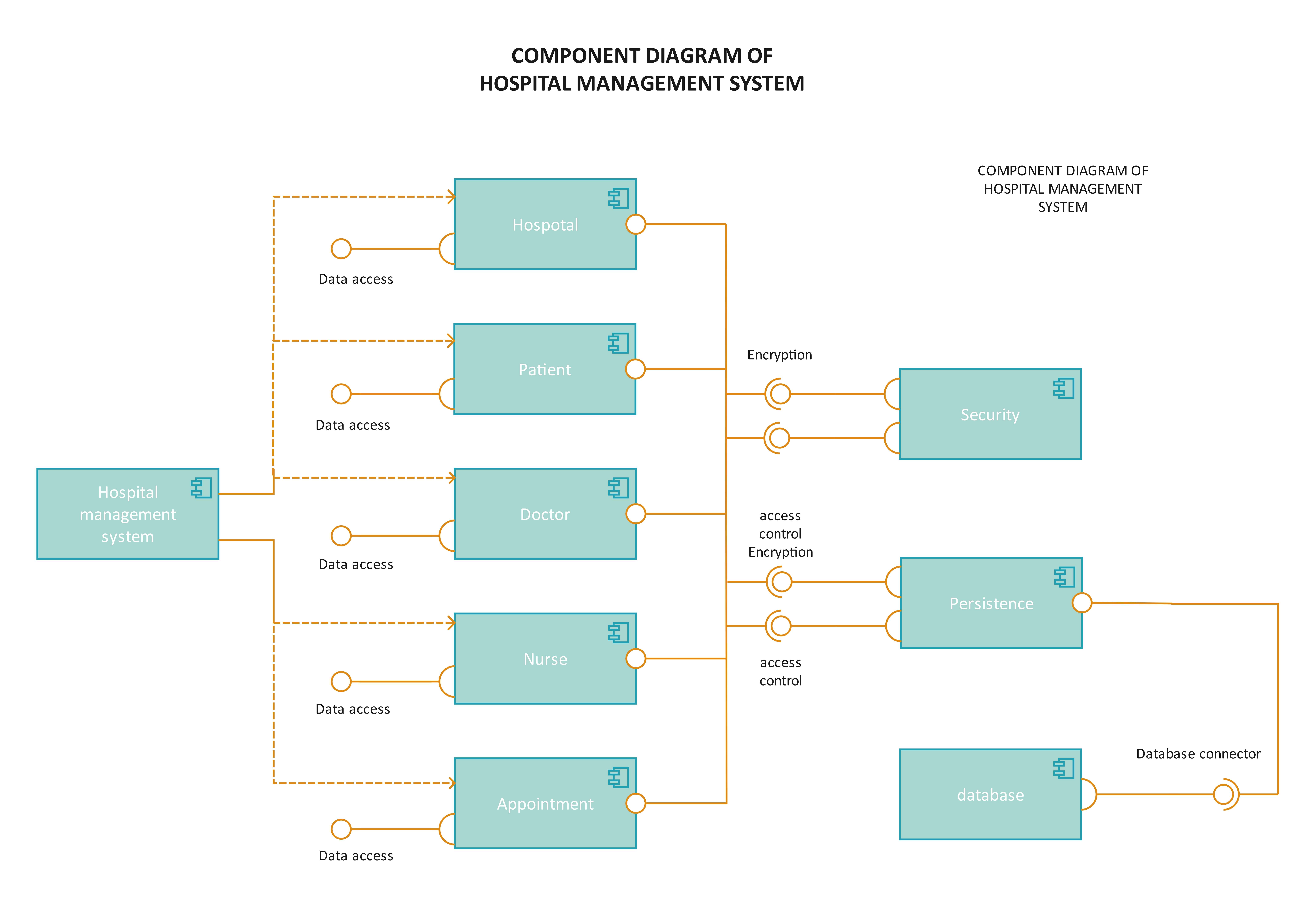

Praktische Beispiele für Komponentendiagramme
Um das Verständnis von Komponentendiagrammen zu vertiefen und ihre Anwendungsmöglichkeiten zu illustrieren, betrachten wir einige anschauliche Komponentendiagramm Beispiele. Diese zeigen, wie Komponenten und ihre Beziehungen in verschiedenen Systemen modelliert werden können, um die jeweilige Architektur darzustellen.
Werbefrei | Keine Malware |Beispiel 1: Komponentendiagramm für ein E-Commerce-System
Dieses Komponentendiagramm Beispiel zeigt eine vereinfachte, aber typische Architektur eines modernen E-Commerce-Systems. Es verdeutlicht, wie verschiedene Module wie Produktkatalog, Bestellabwicklung, Benutzerauthentifizierung und Zahlungsabwicklung als Komponenten interagieren, um die Gesamtfunktionalität der Plattform bereitzustellen.
Erläuterung der Komponenten und Beziehungen in diesem E-Commerce Beispiel:
- Web Frontend Komponente: Die Benutzeroberfläche (z.B. Website, mobile App), mit der Kunden interagieren. Diese Komponente benötigt Schnittstellen von der Produktkatalog-Komponente (zur Anzeige von Produkten), der Benutzerverwaltungs-Komponente (für Login/Registrierung) und der Bestellabwicklungs-Komponente (um Bestellungen aufzugeben).
- Produktkatalog-Service (Komponente): Verwaltet alle Produktinformationen (Details, Preise, Lagerbestände) und stellt eine Schnittstelle `IProduktInfo` bereit, über die andere Komponenten Produktdaten abrufen können.
- Benutzerverwaltungs-Service (Komponente): Zuständig für die Authentifizierung und Autorisierung von Benutzern sowie die Verwaltung von Kundenprofilen. Stellt eine Schnittstelle `IBenutzerAuthentifizierung` bereit.
- Bestellabwicklungs-Service (Komponente): Verarbeitet Kundenbestellungen, verwaltet den Warenkorb und den Checkout-Prozess. Benötigt `IProduktInfo` (um Produktdetails zu erhalten) und `IBenutzerAuthentifizierung` (um den Kunden zu identifizieren). Ist zudem abhängig von der Komponente `Zahlungs-Gateway` für die Zahlungsabwicklung.
- Zahlungs-Gateway (Komponente): Oft eine externe Komponente oder ein Service eines Drittanbieters zur sicheren Abwicklung von Online-Zahlungen. Stellt eine Schnittstelle `IZahlungsabwicklung` bereit.
- Datenbank-Komponente(n): Repräsentiert die Persistenzschicht, in der Produkt-, Benutzer- und Bestelldaten gespeichert werden. Dies könnten separate Datenbanken oder ein zentrales Datenbanksystem sein, das über Artefakte wie `ProduktDB.sql`, `BenutzerDB.sql` definiert wird.
Dieses Beispiel eines UML-Komponentendiagramms verdeutlicht die modulare Struktur und die klar definierten Abhängigkeiten innerhalb des E-Commerce-Systems, was für die Entwicklung und Wartung solcher komplexen Anwendungen entscheidend ist.
Beispiel 2: Komponentendiagramm für ein Online-Banking-System
Als zweites Komponentendiagramm Beispiel betrachten wir ein Online-Banking-System. In solchen Systemen sind Sicherheit, klare Schnittstellen und die Nachvollziehbarkeit von Transaktionen von höchster Bedeutung. Die Komponentenarchitektur muss dies widerspiegeln.
Kernkomponenten eines Online-Banking-Systems könnten sein:
- Authentifizierungs-Service (Komponente): Stellt die sichere Anmeldung der Benutzer mittels Benutzername/Passwort, Zwei-Faktor-Authentifizierung etc. sicher. Stellt eine Schnittstelle `IAuthentifizierung` bereit.
- Kontoverwaltungs-Komponente: Ermöglicht Benutzern, Kontostände einzusehen, Umsätze abzurufen und Kontoinformationen zu verwalten. Benötigt `IAuthentifizierung` und stellt eine Schnittstelle `IKontoInformation` bereit.
- Transaktions-Komponente: Verarbeitet Überweisungen, Daueraufträge und andere Finanztransaktionen. Benötigt `IKontoInformation` und `IAuthentifizierung` zur Validierung und Autorisierung. Kommuniziert eventuell mit externen Clearing-Systemen.
- Sicherheits-Komponente: Bietet übergreifende Sicherheitsfunktionen wie Betrugserkennung, Transaktions-Logging für Audits und Verschlüsselungsdienste. Interagiert mit vielen anderen Komponenten.
- Reporting-Komponente: Erstellt Kontoauszüge und andere Finanzberichte für Benutzer und interne Zwecke. Benötigt Zugriff auf Kontodaten und Transaktionshistorien.
- Core-Banking-System-Adapter (Komponente): Stellt die Verbindung zum zentralen Backend-System der Bank her, das die eigentlichen Kontodaten und Transaktionshistorien verwaltet.
Diese Beispiele für Komponentendiagramme zeigen die Vielseitigkeit dieses UML-Diagrammtyps zur Modellierung unterschiedlicher Systeme und ihrer Architekturen. Mit Werkzeugen wie EdrawMax können Sie solche Diagramme einfach an Ihre spezifischen Anforderungen anpassen und detailliert erstellen, um komplexe Zusammenhänge verständlich zu machen.
Wichtige EdrawMax-Tipps zur Erstellung von Komponentendiagrammen
Beachten Sie beim Erstellen von Komponentendiagrammen mit EdrawMax die folgenden Expertentipps, um aussagekräftige, klare und nützliche Diagramme zu gewährleisten, die den Zweck der Architekturvisualisierung optimal erfüllen:
- Klare Zielsetzung definieren: Überlegen Sie vorab genau, was Sie mit dem Diagramm darstellen möchten und wer die Zielgruppe ist. Konzentrieren Sie sich auf die relevanten Aspekte und vermeiden Sie unnötige Details, die vom Wesentlichen ablenken. Welchen spezifischen Zweck soll das Komponentendiagramm erfüllen (z.B. Systemübersicht, Detailanalyse eines Subsystems)?
- Angemessene Abstraktionsebene wählen: Entscheiden Sie, wie detailliert Ihr Diagramm sein soll. Manchmal ist eine grobe Übersicht über die Hauptkomponenten und ihre wichtigsten Abhängigkeiten ausreichend. In anderen Fällen sind detailliertere Darstellungen von Ports, internen Komponentenstrukturen (Composite Structure Diagrams) oder spezifischen Schnittstellenoperationen notwendig.
- Konsistente und sprechende Namensgebung: Verwenden Sie klare, konsistente und verständliche Namen für Komponenten, Schnittstellen, Ports und Artefakte. Die Namen sollten die Funktion oder den Inhalt des jeweiligen Elements widerspiegeln. Dies erleichtert das Verständnis des Diagramms erheblich.
- Fokus auf Schnittstellen als Verträge: Die Schnittstellen sind das Herzstück eines Komponentendiagramms, da sie die Verträge zwischen den Komponenten definieren. Definieren Sie diese sorgfältig und präzise. Unterscheiden Sie klar zwischen bereitgestellten und benötigten Schnittstellen.
- Sinnvolle Gruppierung durch Pakete: Nutzen Sie Pakete, um thematisch zusammengehörige Komponenten, Schnittstellen oder andere Elemente zu gruppieren. Dies hilft, die Übersichtlichkeit bei komplexen Systemen mit vielen Komponenten zu wahren und eine hierarchische Struktur im Modell abzubilden.
- Überladung des Diagramms vermeiden: Ein überladenes Diagramm mit zu vielen Elementen und Beziehungen ist schwer zu lesen und zu verstehen. Erstellen Sie bei Bedarf mehrere Diagramme, die verschiedene Sichten, Aspekte oder Teile des Systems beleuchten (z.B. ein High-Level-Diagramm und mehrere Detaildiagramme für Subsysteme).
- Zweck der Beziehungen verdeutlichen: Stellen Sie sicher, dass die Art der Beziehung (z.B. Abhängigkeit, Realisierung einer Schnittstelle, Delegation über Ports) klar aus dem Diagramm hervorgeht. Nutzen Sie bei Bedarf Stereotypen oder Notizen, um Beziehungen genauer zu spezifizieren.
- Artefakte und Bereitstellung berücksichtigen: Denken Sie darüber nach, wie sich Ihre logischen Komponenten in physischen Artefakten (z.B. DLLs, JARs, Executables, Konfigurationsdateien) manifestieren und wo diese bereitgestellt werden. Dies kann durch die Verknüpfung von Komponenten mit Artefakten und ggf. durch ein Deployment-Diagramm ergänzt werden.
- Regelmäßig überprüfen und aktualisieren: Ein Komponentendiagramm ist ein lebendes Dokument, das die aktuelle Architektur des Systems widerspiegeln sollte. Halten Sie es synchron mit der Entwicklung und den Änderungen Ihres Systems, damit es seinen Wert als Planungsgrundlage und Dokumentationsmittel behält.
- EdrawMax-Vorlagen und -Funktionen nutzen: Profitieren Sie von den umfangreichen UML-Vorlagen, der intuitiven Bedienung und den intelligenten Zeichenwerkzeugen von EdrawMax, um schnell und effizient professionelle Komponentendiagramme zu erstellen. Nutzen Sie Funktionen wie automatische Ausrichtung und Verbindung, um Zeit zu sparen.
Fazit: Die Bedeutung von Komponentendiagrammen
UML-Komponentendiagramme sind ein unverzichtbares Werkzeug für Softwarearchitekten, Systemdesigner und Entwickler. Sie bieten eine klare und strukturierte Sicht auf die modulare Architektur eines Systems, die Interaktionen zwischen seinen Bausteinen und die zugrundeliegenden Abhängigkeiten. Durch die Visualisierung der Systemarchitektur auf einer höheren Abstraktionsebene helfen sie, komplexe Systeme verständlich zu machen, die Wiederverwendbarkeit von Softwarekomponenten zu fördern und die Wartung sowie Weiterentwicklung erheblich zu erleichtern.
Die sorgfältige Erstellung eines Komponentendiagramms, wie es beispielsweise mit der benutzerfreundlichen Software EdrawMax effizient möglich ist, trägt maßgeblich zur Qualität, Robustheit und Wartbarkeit der entwickelten Software bei. Ob es darum geht, ein neues System von Grund auf zu entwerfen, ein bestehendes System zu analysieren und zu refaktorisieren oder die Kommunikation und das gemeinsame Verständnis im Entwicklungsteam zu verbessern – das Komponentendiagramm liefert wertvolle Einblicke und dient als wichtige Diskussionsgrundlage.
Jedes Komponentendiagramm ist eine visuelle Darstellung eines Systems, wobei die Komponenten die von ihnen vorgegebenen Schnittstellen repräsentieren. Sie sind somit essenziell für die statische und dynamische Betrachtung der Systemstruktur. Denken Sie daran, die hier vorgestellten Tipps und Komponentendiagramm Beispiele als Ausgangspunkt zu nutzen und Ihre Diagramme stets an die spezifischen Anforderungen und den Kontext Ihres Projekts anzupassen. Mit Werkzeugen wie EdrawMax wird das Erstellen von Komponentendiagrammen zu einem integralen und produktiven Bestandteil Ihres Softwareentwicklungsprozesses.
EdrawMax: Die intelligente Wahl für die Erstellung von Diagrammen
-
Automatisierte Diagramme mit KI-Unterstützung
- Über 210 Arten von Diagrammen mühelos erstellen
- Verschiedene Vorlagen & Symbole um Ihre Bedürfnisse
- Drag & Drop-Schnittstelle und einfach zu bedienen
- Jedes Detail mit intelligenten und dynamischen Toolkits anpassen
- Kompatibel mit einer Vielzahl von Dateiformaten, wie MS-Office, Visio, PDF, usw
- Diagramme exportieren, drucken und teilen
Häufig gestellte Fragen (FAQ) zum Komponentendiagramm
Der Hauptzweck eines UML-Komponentendiagramms besteht darin, die modulare Struktur eines Softwaresystems auf einer hohen Abstraktionsebene zu visualisieren. Es zeigt die einzelnen Softwarekomponenten, ihre klar definierten Schnittstellen (sowohl bereitgestellte als auch benötigte) und die Abhängigkeiten zwischen diesen Komponenten. Dies hilft, die Architektur eines Systems zu verstehen, zu planen, zu dokumentieren und effektiv darüber zu kommunizieren.
Eine Komponente ist eine größere, modulare und oft physisch deploybare Einheit als eine Klasse. Eine Komponente kann eine oder mehrere Klassen (sowie andere Elemente wie Schnittstellen oder weitere Komponenten) kapseln, um eine bestimmte, kohärente Funktionalität bereitzustellen. Während Klassen die logische Struktur des Codes auf einer detaillierteren Ebene beschreiben (Attribute, Methoden), repräsentieren Komponenten austauschbare Bausteine der Systemarchitektur, die über wohldefinierte Schnittstellen interagieren.
Es gibt viele Werkzeuge, aber EdrawMax ist eine ausgezeichnete Wahl zum Erstellen von Komponentendiagrammen. Es bietet eine benutzerfreundliche Drag-and-Drop-Oberfläche, eine umfangreiche Bibliothek an standardkonformen UML-Symbolen, zahlreiche Vorlagen und leistungsstarke Funktionen zur Diagrammerstellung, Anpassung und zum Export. EdrawMax ist sowohl für Anfänger als auch für erfahrene UML-Modellierer geeignet.
Eine bereitgestellte Schnittstelle (oft als "Lollipop"-Symbol dargestellt) beschreibt die Dienste oder Funktionalitäten, die eine Komponente anderen Komponenten anbietet. Sie ist quasi der Vertrag, den die Komponente erfüllt. Eine benötigte Schnittstelle (oft als "Socket"-Symbol dargestellt) beschreibt die Dienste oder Funktionalitäten, die eine Komponente von anderen Komponenten benötigt, um ihre eigene Funktion zu erfüllen. Sie stellt eine Abhängigkeit zu einer bereitgestellten Schnittstelle einer anderen Komponente dar.
