Cos'è uno schema elettrico?

Uno schema elettrico è semplicemente una rappresentazione pittorica di tutte le connessioni elettriche in un circuito specifico. Lo schema elettrico mostra diversi componenti in un circuito attraverso diverse forme e simboli. Questi schemi sono un modo efficace di mostrare come i fili sono interconnessi con diversi componenti in un sistema.

Wiring Diagram

L'uso dello schema elettrico

Gli schemi elettrici sono usati principalmente quando si cerca di mostrare il sistema di connessione in un circuito. È usato principalmente da progettisti edili, architetti ed elettricisti per presentare i collegamenti elettrici in un edificio, una stanza o anche un semplice dispositivo. Possono essere utili per determinare un guasto nelle connessioni, installare nuovi fili e dispositivi, localizzare prese elettriche, ecc.

Diagramma di cablaggio VS Diagramma schematico

Gli schemi schematici sono layout elettrici che si concentrano principalmente sul piano di base e sulla funzione piuttosto che sulla sua posizione fisica. Al contrario, lo schema elettrico mostra come i fili sono collegati a un dispositivo e quale sarà la loro esatta posizione fisica in un circuito. Diamo un'occhiata alle loro differenze con l'aiuto di una tabella.

Caratteristiche Schema di cablaggio Diagramma schematico
Collegamenti elettrici Si concentra sulle connessioni tra dispositivi ed elementi in un circuito. Si concentra sul funzionamento logico di un circuito.
Simboli Utilizza forme semplificate per rappresentare i componenti elettrici. Utilizza simboli grafici astratti per identificare i componenti.
Linee Le linee rappresentano il cablaggio nel circuito e tra i componenti. Le linee rappresentano il modo in cui il flusso del sistema e la potenza in uscita.
Scopo Mostrare la connessione tra i componenti. Mostrare il funzionamento elettrico di un circuito.

4 bit counter schematic

Schema del contatore a 4 bit (wikimedia)

Schema di cablaggio e schema pittorico

Tra tutti gli schemi di cablaggio elettrico, lo schema pittorico è quello meno produttivo. Questi schemi usano foto insieme a disegni molto dettagliati dei componenti per spiegare il cablaggio. Per un profano, questi disegni sono inutili. Possono essere capiti solo da qualcuno con una forte conoscenza dei componenti elettrici e del cablaggio. In confronto a questo, lo schema elettrico è semplice e può essere facilmente compreso.

Doorbell Wiring Pictorial Diagram

Schema pittografico di cablaggio del campanello (wikimedia)

Simboli dello schema di cablaggio standard

Per leggere uno schema elettrico, uno dovrebbe conoscere i simboli di base, le linee e le connessioni. I componenti di base di solito includono fili, lampadina, interruttore, cella/batteria, resistenze, condensatori, porte logiche e molto altro. I simboli sono un disegno astratto del componente originale e sono mantenuti standard per essere compresi da chiunque.

Senza ulteriori indugi, discutiamo i dieci migliori simboli di circuito che tutti dovrebbero conoscere.

Simple wiring symbols

1. Interruttore: Un interruttore in uno schema elettrico controlla il flusso di energia tra diversi componenti e aree. Il simbolo può rappresentare diversi tipi di interruttori come l'interruttore a pulsante, l'interruttore di fine corsa, l'interruttore a 2 vie, l'interruttore DPST, l'interruttore DPDT, l'interruttore SPDT, ecc.

2. Fili: I fili rappresentano le connessioni tra diversi componenti in un circuito. I simboli sono quindi differenziati per rappresentare i fili uniti e non uniti. Mentre quelli uniti formano due giunzioni a T, quelli non uniti si incrociano tra loro.

3. Batteria: Una o più celle unite per formare una batteria. Indica l'alimentazione in un circuito. Le batterie sono un componente importante nei circuiti elettrici.

4. Resistenze: I resistori mostrano una restrizione nel flusso di corrente in un circuito. Sono principalmente usati per dividere la tensione. I resistori sono spesso, ma le due categorie principali sono il resistore variabile e il resistore non variabile.

5. Condensatore: è un piccolo dispositivo che immagazzina la carica. Ci sono due simboli principali per questo componente: uno che mostra un condensatore polarizzato e l'altro non polarizzato. A volte è anche accoppiato con un resistore per rappresentare un filtro che passa segnali AC mentre blocca la DC.

6. Motore: Un motore è un dispositivo che converte la potenza elettrica in ingresso in energia cinetica.

7. Altoparlante: Per definizione, un altoparlante è un dispositivo che converte l'input digitale in onde sonore analogiche. Gli altoparlanti sono utilizzati principalmente in televisori, telefoni cellulari, computer, ecc.

8. Induttore: Sono componenti elettrici a due terminali/bobine che immagazzinano energia quando si trovano in un campo magnetico. Ha anche diversi simboli come mezzo induttore, induttore trasmettitore di posizione, induttore reciproco, ecc.

9. Logic Gate: Sono un componente importante per la memorizzazione e l'uscita dei dati. Le porte logiche prendono gli 1 e gli 0 per convertirli in un'uscita a seconda del loro stato e del caso.

10. Semi-conduttore: I simboli per i semiconduttori sono di solito usati per rappresentare diodi, raddrizzatori, interruttori controllati, Diac, Triac, ecc.

Come leggere uno schema elettrico

Per leggere uno schema elettrico, bisogna conoscere i diversi simboli utilizzati, come i simboli principali, le linee e i vari collegamenti.

Passo 1: riconoscere i simboli degli schemi elettrici

Per leggere uno schema elettrico, prima devi sapere quali elementi fondamentali sono inclusi in uno schema elettrico, e quali simboli pittorici sono usati per rappresentarli. Gli elementi comuni in uno schema elettrico sono terra, alimentazione, filo e connessione, dispositivi di uscita, interruttori, resistenze, porte logiche, luci, ecc. Una lista di simboli elettrici e descrizioni si trova nella pagina "simbolo elettrico".

Passo 2: Giunzione della linea

Una linea rappresenta un filo. I fili sono usati per collegare i componenti. Tutti i punti lungo il filo sono identici e collegati. I fili in alcuni punti devono incrociarsi, ma ciò non significa necessariamente che siano collegati. Un punto nero è usato per indicare l'ingiunzione di due linee. Le linee principali sono rappresentate da L1, L2, e così via. Di solito si usano colori diversi per distinguere i fili. Ci dovrebbe essere una legenda sullo schema elettrico per dirvi cosa significa ogni colore.

Contact and No Contact

Passo 3: Tipi di connessioni

Di solito, i circuiti con più di due componenti hanno due tipi fondamentali di connessioni: serie e parallelo. Un circuito in serie è un circuito in cui i componenti sono collegati lungo un unico percorso, quindi la corrente passa attraverso un componente per arrivare a quello successivo.

In un circuito in serie, le tensioni si sommano per tutti i componenti collegati nel circuito, e le correnti sono le stesse attraverso tutti i componenti. In un circuito parallelo, ogni dispositivo è collegato direttamente alla fonte di alimentazione, quindi ogni dispositivo riceve la stessa tensione. La corrente in un circuito parallelo scorre lungo ogni ramo parallelo e si ricombina quando i rami si incontrano di nuovo.

Series and Parallel Circuit

EdrawMax

Software per Diagrammi Tutto-in-Uno
Crea più di 280 tipi di diagrammi senza sforzo
Inizia facilmente a creare diagrammi con vari modelli e simboli
  • Compatibilità file superiore: Importa ed esporta disegni in vari formati di file, come Visio
  • Supporto multipiattaforma (Windows, Mac, Linux, Web)
Sicurezza Verificata | Passa a Mac >>
Sicurezza Verificata | Passa a Linux >>
Sicurezza Verificata | Passa a Windows >>

Come disegnare uno schema elettrico

Come fare uno schema elettrico facilmente? Utilizzando EdrawMax per creare il tuo schema elettrico.

Passo 1: Aprire il software desktop EdrawMax o l'applicazione web EdrawMax.

Passo 2: Naviga su [New]>[Electrical Engineering]>[Basic Electrical]

Open wiring design diagram

Passo 3: Seleziona un modello di schema elettrico per modificarlo o clicca sul segno [+] per iniziare da zero. Inoltre, è possibile utilizzare i simboli e gli elementi massicci dello schema di cablaggio dalle librerie nel menu a sinistra per personalizzare il tuo schema di cablaggio.

Choose a wiring design diagram template in EdrawMax

Passo 4: Una volta finita la tua creazione, puoi esportare il file in più formati, tra cui grafica, PDF, file modificabile di MS Office, SVG e Visio vsdx.

Save or export wiring design diagram in EdrawMax

Passo 5: Inoltre, puoi condividere il tuo diagramma con gli altri tramite i social media e la pagina web. Oppure pubblica il tuo diagramma nella galleria di modelli EdrawMax per mostrare il tuo lavoro agli altri.

share and publish wiring diagram in EdrawMax

Se sei ancora confuso sui passi di come creare uno schema elettrico in EdrawMax, ecco una video guida per aiutarti a capire come creare uno schema elettrico professionale in dettaglio.

Esempi di schemi elettrici

Invece di mettere pressione al tuo cervello e disegnare un layout di cablaggio, puoi facilmente utilizzare i modelli gratuiti di EdrawMax che aiutano a creare gli schemi più professionali in un minuto. Con la varietà di modelli e la massiccia gamma di strumenti ed effetti speciali, è possibile disegnare schemi elettrici per qualsiasi cosa. Diamo un'occhiata ad alcuni dei migliori schemi elettrici.

Esempio 1: Schema di cablaggio dell'avviatore del motore

Questo è un semplice schema elettrico di un motorino di avviamento. Mostra la posizione dei componenti e le connessioni tra loro. Lo schema è facile da leggere e capire e può aiutare a guidare il cablaggio del controller. Le frecce e i terminali aperti mostrano i collegamenti utilizzati dalle persone.

Motor Starter Wiring Diagram

Esempio 2: Schema di cablaggio elettrico della casa

Questo schema mostra un piano di cablaggio elettrico dettagliato per una casa. Si occupa delle connessioni interne ed esterne attraverso le pareti e il soffitto e si occupa anche di altre esigenze di cablaggio maggiori e minori in una casa. Il piano discute tutte le prese di corrente in dettaglio e come i fili scorreranno attraverso la casa. Questo schema di cablaggio elettrico può essere di grande aiuto durante la costruzione di un edificio o di una casa.

Home Electrical Wiring Plan

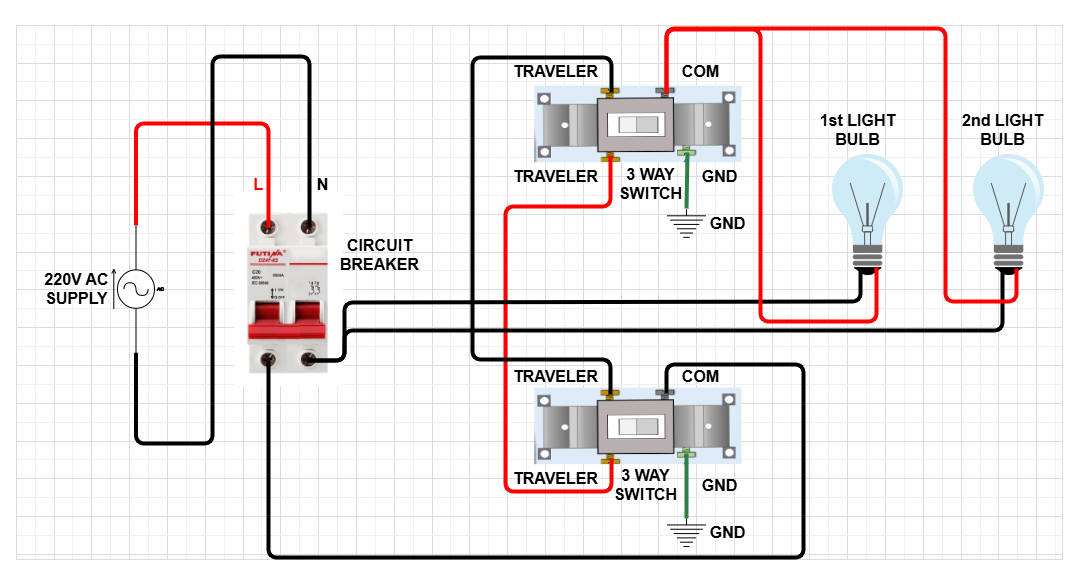

Esempio 3: Schema di cablaggio dell'interruttore a 3 vie

Un interruttore a 3 vie aiuta a controllare un dispositivo specifico come una lampadina da due posizioni diverse in un circuito. Il diagramma mostra come un cavo a tre fili corre tra entrambi gli interruttori mentre il cavo a due fili corre tra la lampadina.

3-way Switch Wiring Diagram

Fonte: do-it-yourself-help.com

Esempio 4: Schema di cablaggio del cablaggio

Questo schema di cablaggio del cablaggio mostra come abbinare i fili per ogni connessione ai cablaggi.

Harness Wiring Digram

Esempio 5: Schema di cablaggio elettrico

Crea uno schema elettrico per visualizzare i collegamenti dei fili e la disposizione fisica di un sistema o di un circuito elettrico.

Electrical Wiring Diagram

Esempio 6: Diagramma elettronico del semiconduttore

I semiconduttori sono molto usati nei circuiti elettrici e la maggior parte di essi sono cristalli fatti di silicio.

Semiconductor Electron Diagram

EdrawMax: progettare schemi elettrici pensati e precisi

EdrawMax è un software di schemi elettrici potente ma facile da usare che rende facile creare schemi elettrici dall'aspetto professionale basati su modelli ed esempi di schemi elettrici preformattati - senza bisogno di disegnare. I simboli degli schemi elettrici intelligenti sono progettati con frecce a generazione automatica, permettendo agli utenti di aggiungere e collegare forme facilmente.

EdrawMax è disponibile per Windows, macOS e Linux. Lo strumento ha diverse categorie per quasi tutti i tipi di industrie, e ogni categoria ha inoltre numerosi modelli tra cui scegliere, risparmiando così un sacco di tempo che altrimenti si perderebbe nella strutturazione di un diagramma, schema elettrico per questo esempio, da zero.

Secondo questo articolo, ci sono principalmente quattro parti per illustrare ciò che è lo schema elettrico, per dirvi i simboli del diagramma di progettazione dello schema elettrico, e per mostrarvi quanto sia facile e utile lo strumento EdrawMax schema elettrico, poi mostra alcuni modelli di schema elettrico ed esempi. Creare un perfetto schema elettrico con EdrawMax è un modo efficace per progettare.

EdrawMax è il più semplice strumento di diagrammi all-in-one, è possibile creare schemi elettrici e qualsiasi altro tipo di diagramma con facilità! Con sostanziali simboli di schemi elettrici e clipart, fare schemi elettrici potrebbe essere il più semplice possibile. Inoltre, supporta l'esportazione del vostro lavoro in più formati e la condivisione del vostro lavoro con gli altri. Inizia subito a creare i tuoi schemi elettrici!

Suggerimenti degli esperti:

  1. Un buon schema elettrico deve essere tecnicamente corretto e chiaro da leggere. Prenditi cura di ogni dettaglio. Per esempio, lo schema deve mostrare la direzione corretta dei terminali positivi e negativi di ogni componente;
  2. Usare i simboli giusti. Impara i significati dei simboli di base dei circuiti e scegli quelli corretti da usare. Alcuni simboli devono essere osservati da vicino. Devi essere in grado di distinguerli prima di applicarli;
  3. Disegna i fili di collegamento come linee rette. Usa un punto per indicare la giunzione delle linee, o usa i salti di linea per indicare le linee trasversali che non sono collegate;
  4. Etichetta i componenti come resistenze e condensatori con i loro valori. Assicurati che il posizionamento del testo sia pulito;
  5. In generale, è bene mettere l'alimentazione positiva (+) in alto, e quella negativa (-) in basso, e il flusso logico da sinistra a destra;
  6. Cercate di organizzare il posizionamento, riducendo gli incroci di fili.
