Simboli per Trasformatori Elettrici

> Simboli dello schema elettrico > Simboli per Trasformatori Elettrici
Posted by Manuela Piccola | 08/13/2020
Mostra alcuni simboli standard del trasformatore elettrico per i sistemi di controllo industriale come il simbolo del nucleo magnetico, il simbolo dell'induttore, il simbolo dello starter.

Simboli del trasformatore elettrico standard per sistemi di controllo industriale

I seguenti simboli del trasformatore mostrano alcuni simboli standard del trasformatore elettrico per sistemi di controllo industriale tali come simbolo del nucleo magnetico, simbolo dell'induttore, simbolo dell'induttanza, simbolo variometro, trasduttore, induzione, tensione di induzione, trasformatore di corrente, simbolo di accoppiatore lineare, ecc.

transformer simboli

Ogni simbolo del trasformatore può essere configurato dal pulsante di azione.

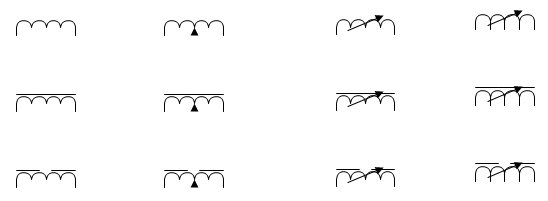

Simboli dell'induttore

Il progettista elettrico può trascinare il simbolo del conduttore dal modello nell'area di disegno, quindi fare clic sull'elemento Configura chip ... L'induttore di base può essere modificato come segue:

Simboli induttori

Simboli del trasformatore

Simbolo del trasformatore

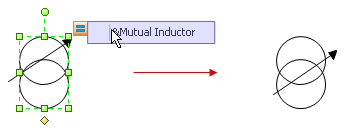

Simboli trasformatore regolabili

Adjustable Transformer Symbols

Nel nostro Software di diagramma del sistema di controllo industriale, puoi utilizzare il pulsante di azione per scegliere i simboli elettrici giusti con uno singolo clic.

Più simboli elettrici

Cambia simboli

Simboli dei semiconduttori

Simboli del percorso di trasmissione

Simboli di funzione di equipaggiamento e mesh rotanti

Simboli qualificanti
