Logisches Netzwerk Software
Logische Netzwerktopologie
Logische Netzwerktopologie wird auch Signal-Topologie genannt werden. Jeder LAN hat eine Topologie oder die Weise, die Geräte in einem Netzwerk angeordnet sind und wie sie miteinander kommunizieren. Die Weise, die Arbeitsplätze über die tatsächliche Kabel mit dem Netzwerk verbunden sind, die Datenübertragung--der physischen Struktur des Netzwerks--wird die physikalische Topologie bezeichnet. Die logische Topologie im Gegensatz dazu ist die Weise, die die Signale auf die Netzwerkmedien einwirken oder die Möglichkeit, die Daten über das Netzwerk von einem Gerät zum nächsten ohne Bezug auf die physikalische Verbindung der Geräte vergeht.
Logische Netzwerkdarstellung Software
Edraw Netzwerk Software ist ideal für Netzwerktechniker und Netzwerkdesigner, die logische Netzwerkdarstellung zeichnen müssen. Klicken Sie hier zum Download derLogische Netzwerkdarstellung Software. Dann können Sie die integrierten Vorlage nutzen, um Ihre logische Netzwerkdiagramme in Minuten zu erstellen und zu präsentieren.
Kostenloser Download der Software und alle Beispiele sehen
Systemanforderungen
Windows 7, 8, 10, XP, Vista und Citrix
32 und 64 bit Windows
Mac OS X 10.2 oder höher
Mit Edraw können Sie Folgendes erhalten:
- hochmodern
- vektorbasiert
- All-in-One-Software mit 200+ Arten von Diagrammen
- Massenproduktion mit Drag & Drop Funktionalität oder direkte Bereitstellung von Vorlagen oder Beispielen
- broad file format compatibility
- Schnellere Zahlung und höherer Kapitalumschlag
Elemente für logische Netzwerkdarstellung
Es hat einige häufig verwendete Symbole für Zeichnung der logischen Netzwerkdiagramme. Einfach ziehen Sie die vorgefertigten Formen, die Computern und Netzwerkgeräten darstellen, und legen sie auf Ihre Zeichnungsseite.

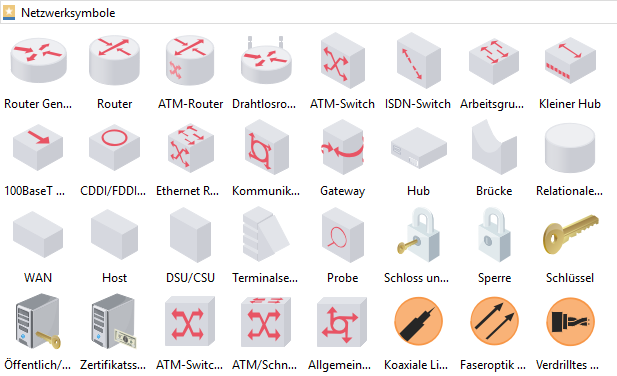

Logisches Netzwerk Symbole
Logische Netzwerkdiagramme - Netzwerk und Peripheriegeräte
Logische Netzwerkdiagramme - Computer und Monitore
Beispiele der logischen Netzwerkdiagramme
Das logische Netzwerk wird verwendet, um darzustellen, wie Ihre Netzwerkverbindungen die obere Schicht des OSI verwenden, und werden dazu beitragen, um Ihre IP-Adressierung zu verstehen.
Logischere Topologien sind an der Netzwerkprotokolle gebunden. Das Ethernet-Protokoll ist ein gemeinsames Protokoll der logischen Bus-Topologie. LocalTalk ist ein logischer Bus- oder Stern-Topologie-Protokoll. IBM-Token-Ring ist ein gemeinsames Protokoll der logischen Ring-Topologie.
