电气开关符号

亿图包含了一套标准的开关符号。这些是智能,矢量格式的符号,符合工业标准,便于绘制专业的电路图。

标准电气开关符号

基本电路

大部分开关符号的形状,样式,外观和颜色可以根据需要快速改变。

此页面展示了多种开关符号,包括SPST, SPDT, DPST, DPDT,接触开关,手动开关,多位置开关,按钮开关等等。

基本开关符号

以下是 SPST, SPDT, DPST 和 DPDT开关符号。

基本开关

SPST Single Pole, Single Throw. 单刀单掷开关。一种通断开关,在闭合状态时允许电流通过。

闭合电路开关

在我们的电路软件中,你可以点击浮动按钮,然后点击打开电路来关闭开关。

双击符号后还可以添加文本。

move text in switch symbol - SPST

选中形状后,拖动黄色的控制按钮还可以改变文本框位置。

SPDT Single Pole, Double Throw.单刀双掷开关。双向转接开关,它的作用,一是可以控制电源向两个不同的方向输出,也就是说可以用来控制两台设备,或者也可以控制同一台设备作转换运转方向使用。

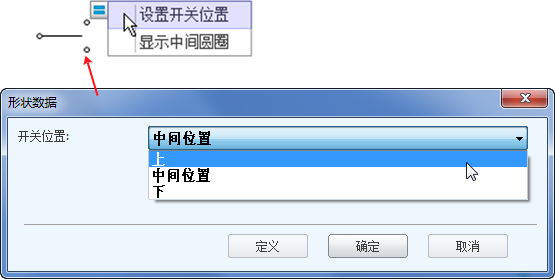

在选中SPDT开关后,你可以选择不同的开关位置:上中下。

Modify Switch Symbol

DPST Double Pole, Single Throw. 双刀单掷开关。属于同轴开关的一种,按照接口数量定义,代号为#P#T。2个动触点和2个静触点,有2个通道。

DPDT Double Pole, Double Throw. 双刀双掷开关。属于同轴开关的一种,按照接口数量定义,代号为#P#T。

接触开关符号

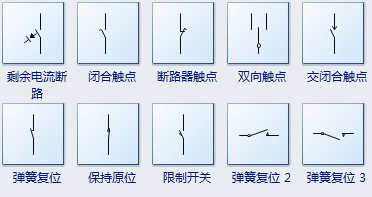

以下图片展示了接触开关符号,双控接触开关等。

Contact Switch Symbols

接触开关符号是智能的。你可以轻松改变开关的状态。

如,点击接触开关的浮动按钮之后,会弹出以下的对话框。

modify contact switch

在下拉菜单中选择你需要的开关类型。

make contact switch

上图展示了不同接触开关的形式。

电气开关形状

以下表格列出了更多电器开关符号,如手动开关,按键开关和选择开关等等。

名称 开关符号 备选符号
2 位置开关 2 位置开关 2 位置开关
3 位置开关 3 位置开关 备选3 位置开关
4 位置开关 4 位置开关 备选4 位置开关
手动开关 手动开关 备选手动开关
按键开关 按键开关 备选按键开关
按键式断路开关 按键式断路开关 备选按键式断路开关
选择开关 选择开关 多种选择开关
做空选择开关 做空选择开关 做空选择开关

更多开关符号

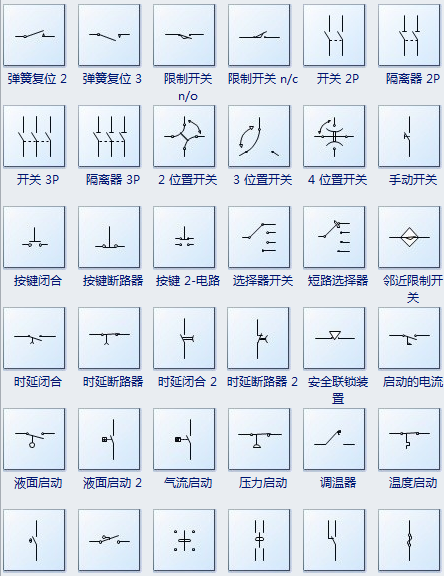

以下还有一些工业开关符号。

Switch Symbols and Delay Symbols

利用这些预定义电路图符号,和我们的拖放式电路图软件, 你可以轻松快捷地创建电路图。

电路符号大全

轻松绘制电路图
