电子工程图,电路图软件

专业电子工程图,电路图,系统图绘图软件,无需教程,轻松上手。

利用亿图图示专家您能轻松定制自己的基本电路图,电路与逻辑图,工业控制系统图和系统图。

电子工程图软件

电子工程图软件

具体工作领域:

创建示意性的单线接线图和设计图。包含用于开关、继电器、传输路径、半导体、电路和电子管的形状。

创建带批注的电路和印刷电路板图、集成电路示意图和数字、模拟逻辑设计。包含终端、连接线和传输路径形状。

创建带批注的工业电力系统图。包含用于旋转电机、半导体、固态设备、开关、继电器和变压器的形状。

创建带批注的电气原理图、维护和修复以及公用电力基础设施设计。包含用于静止设备、通信设备和固态设备的形状。

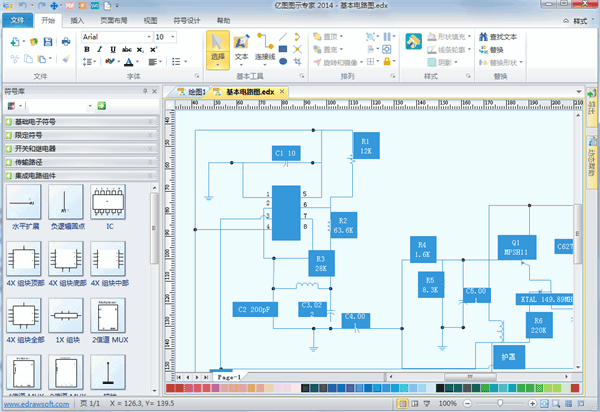

软件界面截图

电路图软件

免费下载电子,电路,系统图绘制软件:

免费下载47MB

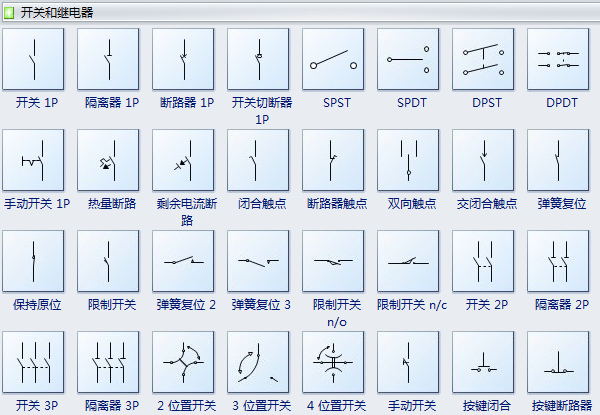

部分电路图符号

电路图符号库

电路图符号库 - 逻辑们

电路图实例

基本电路图

电气图绘制软件

逻辑电路图软件

亿图图示专业版

免费下载

打造最强大的综合图形图表设计软件!

亿图图示专家是一款综合图形图表制作软件,它包含丰富的实例和模版,帮助您轻松创建流程图、网络拓扑图、组织结构图、商业图表、工程图,思维导图、软件设计图和平面布局图等。亿图采用更智能和人性化的绘制方式,包括丰富的图形模板库和特色实例库,最大程度帮助设计者降低工作量,更快捷阐述设计思想,提升创作灵感。
