标准电路图符号

用标准的智能矢量符号创建高质的电路图。

以下用表格列出常用的电路图符号和相应的功能。

亿图提供的大部分电路图符号可以按照用户的要求改变外观,样式和颜色等。电路符号在电路图或逻辑电路图中代表各种电路和电子设备。

以下的表格列出了亿图电路图软件中的一些电路图符号。

名称 电路符号 替代符号 功能描述
接地 接地符号 连接到地面的连接点。用于零电位参考和防止触电。
等电势 等电势符号 等电势是辨认相同电压(即相同电位,也就是电势)的部件的符号。由于等势面具有相同的电压,在你触摸两个这样的表面时,不会被振到(除非你还触碰了和这两个电势不一样的另一部分)。
底盘 底盘符号 备选底盘符号 连接到底盘的电路。
电池 电池符号 备选电池符号 供应电能。电池是多个电极。它产生恒定电压表示在一个设备包内的电池。
电阻 电阻符号 备选电阻符号 电阻限制了电流的流动,例如,限制电流通过一个LED。电阻器在定时电路中与电容器一起使用。
衰减器 衰减器符号 备选衰减器符号 一边有输入和控制逻辑,另一边有输出的框。
电容器 电容器符号 备选电容器符号 电容器储存电荷。电容器在定时电路中与电阻器一起使用。它也可以用作过滤器,以阻止直流信号而传递交流信号。
累加器 累加器符号 累加器的作用是增加或缓解系统的压力。
天线 天线符号 天线是由一根简单的线和一个中心驱动元件组成的无线电天线。
环形天线 环形天线符号 环形天线是一种无线电天线,组件是电线,管或其它电导体,其两端连接到平衡传输线的一个环(或几个环)。
晶体 晶体符号 备选晶体符号 晶体振荡器使用压电材料的振动晶体的机械共振来产生频率非常精确的电信号。
断路器 断路器符号 断路器是一个自动操作的电开关,用途是防止过载或短路造成损害。
保险丝 保险丝 备选保险丝 一种牺牲过流保护装置。保险丝会在电流异常升高到一定的高度和热度的时候,自身熔断切断电流,从而起到保护电路安全运行的作用。
理想电源 理想电源符号 理想电源符号
通用组件 通用组件 备选通用组件
传感器 传感器符号 备选传感器符号
感应器 感应器符号 多种感应器符号 一组导线的线圈,当电流通过时产生磁场。可以用作换能器,将电能转化为机械能来拉动物体。它是用来存储​​能量在磁场中的无源二端电组件。
双半圈感应器 双半圈感应器符号
激光读取头 激光读取头 备选激光读取头
脉冲 脉冲 备选脉冲符号
锯齿 锯齿形线
阶梯函数 阶梯函数 阶梯函数符号
爆炸引爆装置 爆炸引爆装置 爆炸引爆装置通常用于在舞台上和电影里引发各种特殊效果。
传感连接引爆装置 传感连接引爆装置
传爆管 传爆管
电涌保护器 电涌保护器符号 电涌保护器符号

备选电涌保护器符号

电涌保护器保护您的电气系统中电子设备免受电涌损坏。
仪器 仪器符号 仪器符号 比如,一个电压表是用于测量电路中两点的电势差的仪器。功率表是测量任意指定电路中电功率瓦数的仪器。
材料 材料符号 多种材料符号
延时元件 延时元件符号 更多延时元件符号 延迟元件提供推进器驱动设备和驱动之间一个特定的延迟。
永久磁铁 永久磁铁 永久磁铁是产生磁场的材料或物质。
磁心 磁心
铁氧体磁心 铁氧体磁心 铁氧体磁心符号
点火塞 点火塞符号
电铃符号 电铃符号 电铃通常用于门铃中,被激活时产生振铃声。
蜂鸣器 电子蜂鸣器符号 蜂鸣器符号 电蜂鸣器类似于钟,但它产生的不是单一的音调或振铃音而是一个持续的蜂鸣声。
热元件 热元件符号
热电偶 热电偶 热电偶符号
温差电堆 温差电堆符号
灯泡 灯泡 灯泡符号 一种将电能转化为光的换能器,用于照明器中提供照明,如汽车头灯或者电筒灯泡。
荧光灯 荧光灯 荧光灯符号
扬声器 扬声器符号 扬声器可以接收数字输入并将其转化为模拟声波。这是大量电子产品如电视和电话最重要的部分之一。
麦克风 麦克风 麦克风符号
振荡器 振荡器符号 产生一连串重复的电子信号,通常是一个正弦波或方波。
交流电源 交流电源符号 备选交流电源符号 交流电,不断改变方向。
直流电源 直流电源 直流电源符号 直流电,始终朝一个方向流动。

上表包含了大部分重要的基本电路图符号。

但是,一个电路元件可能有几种符号代表。不同国家之间的符号可能不同,不过很大程度上已经国际标准化了。随着新技术的发展,某些电路符号几乎不用了。如果某元件有多个符号,我们尽力提供备选符号。

怎样使用电路图符号

亿图电路图符号在工程类图表中。打开相应的模板之后,电路符号模板和一张空白的画布随之展开。

把需要的符号直接拖入画布中。或者点击符号后在目标位置点击鼠标生成符号。

拖入画布的形状默认处于被选中状态。你可以拖动周围绿色的节点改变形状大小。双向箭头表示你可以移动鼠标的方向。当光标变为四向箭头时,你可以移动形状。

有些符号自带有浮动操作按钮,你可以点击浮动按钮选择需要的样式。当形状被选中或光标处于形状上方时,浮动按钮出现。

Floatong Button of Variable Resister

比如,通过点击浮动按钮可以把可调电位器调成6种样式。

Change Variable Resister

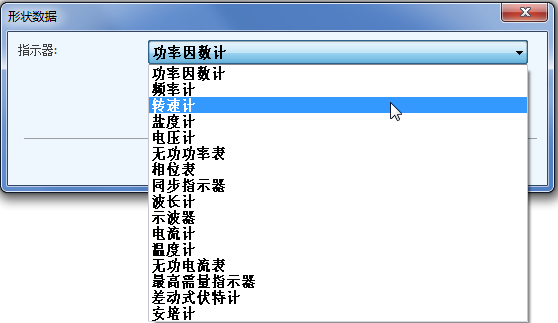

如果有更多设置选项,则会出现一个对话框。展开下拉菜单找到适合的选择。比如,一个指示器就有共16种选择。

Shape Configurations

请访问基本电路符号页面了解更多关于基本电路的详细信息。
