电路与逻辑图

电路与逻辑图是一种常见的简化的逻辑电路图。电路与逻辑图采用元件和逻辑闸描述,使得设计和分享图形变得十分容易。
电路与逻辑图用于设计(电路设计),建设(比如说PCB布局)和电气电子设备等。电路与逻辑图是有符号的图片,这些符号每个国家都不同,但是现在大部分都是国际化标准了。使用电路与逻辑图阐释逻辑电路会更明白和清楚。

电路与逻辑图软件

电路与逻辑图软件

使用亿图内置的符号,包括终端、连接线和传播路径等,绘制有专业水准的电路与逻辑图非常简单。您可以使用亿图的的形状和符号创建注释电路、印刷电路板图、集成电路示意图,数字和模拟逻辑的设计。
下载电路与逻辑图软件

电路与逻辑图符号

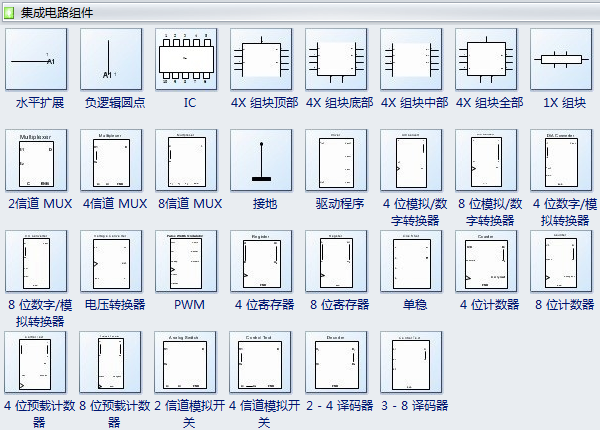

亿图软件为您提供了很多绘制电路与逻辑图需要使用的特殊符号和形状,比如说,横向扩展、纵向扩展、IC、MUX 2、MUX 4、MUX 8、地面、驱动、脉宽调制等。

电路与逻辑图符号

电路与逻辑图示例一

电路与逻辑图示例

这个精心制作的电路与逻辑图示例帮助您设计出好看的电路与逻辑图。

电路与逻辑图示例二

电路与逻辑图

点击查看右图,你也可以下载右图作为模板或者作为参考例子。

如何创建电路与逻辑图
逻辑电路图软件
