制作价值流映射图

价值流映射图帮人们找出和清除流程中引起浪费的地方,以获得更大利润,更好地满足客户的需求。亿图提供很多预定义的价值流形状,使绘制价值流十分轻松。

价值流映射图

value stream example

什么是价值流映射图?

价值流映射图是一种特殊的流程图,在生产产品或提供服务的流程中,这种图形用被称为“精简语言”的符号来给顾客分析和提高信息或物料的流向。价值流映射图通常和工业生产有关,也被用于物流,供货链,服务相关的产业,医疗保健,软件开发,产品开发和行政办公流程。基于绘图技巧,经验和时间,人们可以高效应用价值流映射图。

价值流映射图的重要性是什么?

1. 最大化降低浪费,以完整的价值创建流程,给顾客提供最高的价值。
2. 通过提供联系所有促进活动的愿景和计划,增加收益。让人看到无价值的地方并将其清除。
3. 提供流程优化的直接路径,有利于确保企业长期生存。

如何绘制价值流映射图?

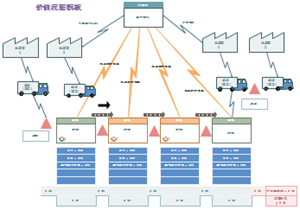

value stream template

从合适的模板开始

亿图中的价值流模板帮助你利用海量的内置符号创建价值流映射图。这些模板设计精致,风格多样,易于编辑,从现成的模板开始无疑是最快的方法。

利用标准的内置形状

在亿图中,内置的价值流符号包括,生产控制,流程,客户/供应商,箭头,卡车等。你可以直接利用这些形状来制作价值流映射图,只需直接拖放或者复制粘贴,不需要从零开始画。

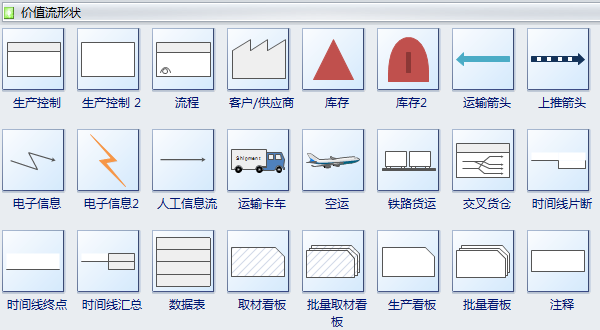

Value Stream Map Symbols

基本步骤:

1. 在“文件”菜单,指向“新建”,选择“商务”,双击价“值流映射”模板。新的绘图页面打开。
2. 进入画布左边的图库面板。从价值流形状库中,拖出顾客/供应商到画布处。
3. 用电子信息形状连接顾客,订单和生产控制等形状。

  1. 从价值流映射图库中,拖出形状代表过程,信息和材料。
  2. 拖放连接线形状指代信息和资料的流向。
  3. 使用价值流库中的连接箭头,如上推箭头和电子信息形状。这些形状有自带连接点。
  4. 同样地,你可以添加阀门和仪器。
  5. 选中形状后可以通过圆形按钮旋转形状。
  6. 光标变为4向箭头后,按住鼠标左键拖动形状改变其位置。
  7. 双击形状的文本框输入文字。

导出:
1. 点击文件菜单
2. 向下移动鼠标,选择导出和发送
3. 选择一种格式并导出。
打印:
1. 点击文件菜单。
2. 点击打印
3. 设置打印选项后确认打印。

强大的功能使亿图成为最佳绘图软件之一

  1. 亿图设计了一套内置的主题,美观精致。点击几下鼠标换用一个主题就可以轻松改变整个图形的外观。即使初学者也可以制作有专业水准的图形。
  2. 所有的亿图文件都是矢量格式,高度清晰,随时可以编辑修改。
  3. 一套智能工具支持自动调整格式,你能轻松地分布、旋转、组合和对齐形状。
  4. 亿图还提供自由的自定义空间,让你随心调整线宽、边框颜色和样式、字形、字体、字号、文本颜色等等。
  5. 轻而易举地插入照片、图形和编辑文本域。
