建筑平面图制作教程

这个建筑平面图教程教如何创建建筑平面图。使用亿图建筑平面图模板和示例设计建筑平面图会大大简化您的步骤。

开始创建建筑平面图

开始创建平面设计图

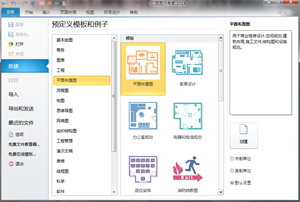

打开亿图,在绘图类别中找到平面布置图,然后双击 平面布置图模板进入绘图页面。所有相关的形状和符号都会出现在左侧的符号库中。点击链接访问视频教程: 视频教程 - 如何创建建筑平面图

基本设置

1. 设置图形比例。
绘图比例决定图片中的距离和真实世界中的距离之间的关系。根据真实的面积尺寸,在绘图之前您需要设置一个合适的画图比例。在平面设计 菜单方框里输入画图比例值,并点击设置画图比例按钮。
2. 设置墙面厚度。
平面设计 菜单选项方框中输入墙壁厚度,然后点击设置选中墙体厚度按钮设置墙体厚度;点击设置所有墙壁厚度来一次设置所有墙壁的厚度。
3. 设置单位和精度。
平面设计菜单中点击单位尺寸精度按钮来设置单位和精度。
这里有两个选择: 1. 选中时展示尺寸度量。 2. 总是显示尺寸度量。如果您想打印或者导出平面设计图而不用显示尺寸,就可以选择第一个选项。

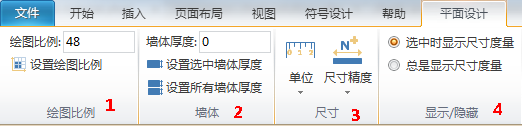

设置绘图比例

创建基本的外墙结构

基本的外墙结构
编辑尺寸
将墙壁粘结起来

您有两个选择:
1. 使用房间形状。
墙壁、外科和结构 符号库里面,拖拽房间形状到绘图页面。
调整室内尺寸,您可以:
a. 拖拽绿色的控制点。
b. 双击尺寸文本,输入长度和宽度。然后形状就会相应地改变。
2. 使用墙壁形状。
墙壁、外科和结构 符号库里面,拖拽墙壁形状到绘图页面。 拖拽绿色控制点更改墙壁大小或者改变墙壁长度值。拖拽一面墙壁到另一面墙壁,当结束点变成红色,松开鼠标,两面墙壁就会吸附在一起。两面墙的中间区就会自动被清理了。

创建内墙结构

创建内墙结构

拖拽墙壁形状并把它放置在外墙里面。
通过拖拽结束点或者改变长度值调整墙壁大小。
从一面墙往另一面墙拖拽结束点。当结束点变成红色的时候,墙壁自动吸附在一起。两面墙之间的分区会被自动清理干净。

添加一个门

添加门
将门粘结
开门方向
门的黄色控制点


墙壁、外科和结构符号库中有很多墙的形状。
拖拽一个门的形状靠近墙壁,当墙壁变成深红色时,松开鼠标,门就会自动和墙壁粘结在一起了。

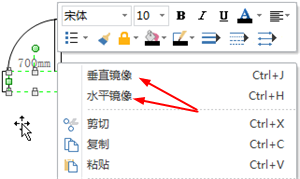

设置开门方向,您可以右击门的形状在右键菜单中设置,或者返回主界面,点击旋转和镜像按钮进行设置。
拖拽黄色的控制点改变门的朝向角度和方向。

添加窗户

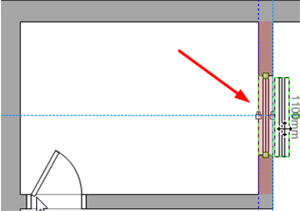

添加窗户

墙壁、外壳和结构符号库中有很多窗户的形状。
拖拽窗户形状接近墙壁,当墙壁变成深红色的时候,松开鼠标,窗户就会自动和墙壁吸附在一起。

添加家具和植物

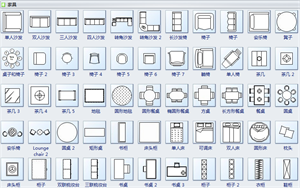

家具符号
添加家具

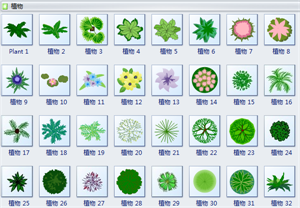

添加植物

家具符号库中,有很多常见的家具符号。在家具符号库中拖拽一个家具摆放到您想要摆放的位置。
所有的家具形状都是可以调整的,您可以通过拖拽绿色的控制点调整形状大小,或者直接编辑形状的宽度和长度。
改变家具的颜色首先要选中家具,然后到工具栏点击形状填充按钮进行设置。
如果您需要用植物进行装饰,可以到植物符号库中拖拽您喜欢的植物。

给墙壁添加尺寸线

添加尺寸线
尺寸向导
尺寸设置

尺寸度量符号库里面拖拽尺寸线到墙壁上。
为了将墙壁的边缘完美对齐,您可以从尺子中拖拽一个智能向导帮助对齐。

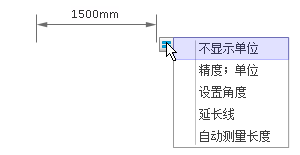

在浮动按钮中很容易就可以设置单位、精度、角度和延长线选项。
