管理您自己的符号库

除了使用内置库材料,亿图也会可以让用户用自定义符号创建自己的符号库。下面这个简单向导会告诉你如何建立自己的符号库。

用图片创建符号库

视频教程 - 用图片创建符号库

  1. 转换到符号设计菜单。

用图片创建符号库

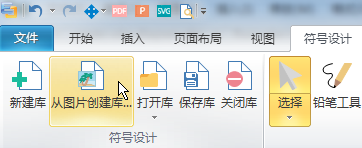

  1. 点击从图片创建库按钮。

  2. 在弹出的窗口中,选择包含您要作为库元素的图片的文件夹。

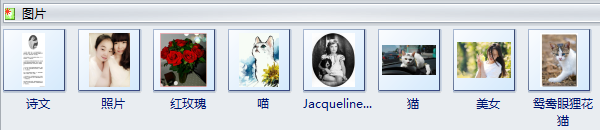

  3. 点击确定。您就可以看到符号库面板上多了一个新的库。

    建立一个新的图片库

    注意:

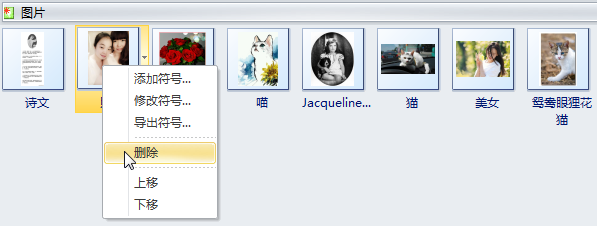

    当您觉得库里面的元素没有必要时,可以选择移除。在快捷菜单中选择删除就可以删除这个形状。

    删除图库中的图片

    通过选择上移或者下移,您可以改变库里面元素的顺序。

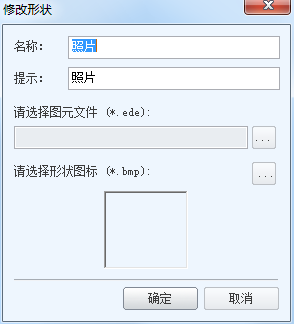

    通过点击修改符号改变元素名字。

    编辑符号库元素名字

用自定义形状创建符号库

视频教程 - 用自定义形状创建符号库

绘制一个新的形状

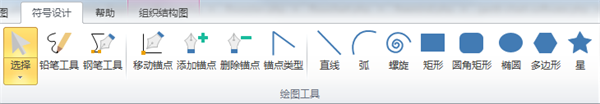

  1. 转换到符号设计菜单,使用绘图工具绘制您需要的形状。

绘制工具

为形状添加连接点

  1. 在您完成绘图后,您可以选择为形状周围添加链接点,在连接点工具选择自动添加连接点

连接点工具

  1. 访问文本工具,使用控制点在形状上面添加文本。

添加文本工具

例如:

show connection points

add control point text

保存您的绘图作为库中元素。

转换到符号设计菜单,点击保存库按钮把形状保存作为符号库元素。

save symbol

然后您将分别获得.ede和.bmp两种格式的文件。

ede 文件

建立一个新库

  1. 在符号库菜单点击新建库。这样符号库面板就会创建一个新的空白库模板。

添加符号库元素

  1. 右击模板窗口的空白区域,然后点击添加符号按钮。

导入符号

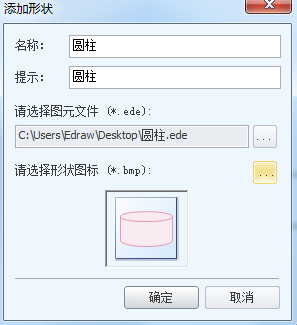

  1. 在添加符号的对话框中,您可以编辑形状的名字和提示。重要的事情就是选择.ede和.bmp文件,然后保存。

    添加形状 - 库

    1. 这个新的形状将会添加到库模板里面。

      new library add symbol

      保存符号库模板

      改变符号库名称

      1. 右击新符号库的标题,点击选项重命名库更改您库的名字。按回车键保存这个新的名字。

      保存库

      1. 不要忘记这个重要的步骤。保存这个库,下次您还可以继续使用。右击新库的标题,点击选项保存库。选择一个保存的地方,并且记住路径方便下次打开。

      保存库
