如何创建机架图

亿图机架图软件包含许多网络符号,帮助您轻松绘制机架系统框架。请参考如下步骤进行绘制。

机架图

机架图示例

机架图 帮助您建立一个电脑机架各部件的图形框架,可以用来组织零件,显示电脑设备配置。零件包括服务器、转换设备、路由器、Raid、UPS、硬盘驱动、调制解调器和其他电子设备。

如何创建机架图

机架图

打开机架图绘图页面

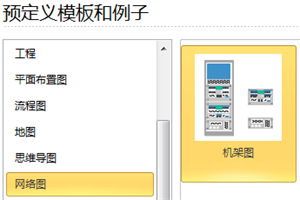

打开亿图,从网络图分类中找到机架图模板,双击进入绘图页面。左边会出现机架图符号库。

使用标准内置符号

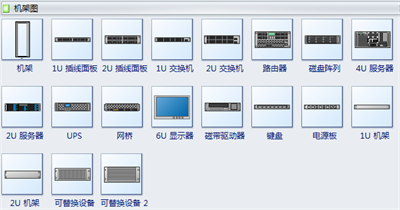

亿图为您提供了很多画好的机架图所需要的部件图,包括系列设备、路由器、UPS、监视器、机架、磁盘阵列、磁带驱动器、网桥、可替换设备等。所有的符号都是矢量图,可随意设置U号。您只需从符号库里拖拽您需要使用的符号,然后会自动弹出设置U号的窗口。

机架图符号

基本步骤:

1. 打开软件,从类别库里找到网络图,然后双击机架图模板打开新的绘图页面。
2. 从页面左边的符号库拖拽需要的设备图形。

  1. 注意:设备图形可以吸附到机架上。当您拖拽一个设备图形到机架时,机架上就会出现蓝色的X形连接点。当设备的两端变成红色的就意味着它们已经吸附在一起了。
PFD 连接
4. 双击设备图形的左半边可以编辑U号,双击设备图形的右半边可以编辑描述。

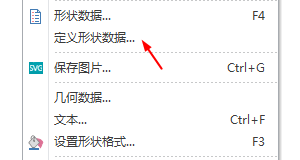

5. 使用图形储存数据,右击图形,并在右键菜单中选择定义形状数据。在弹出的对话框输入您想存储的数据值。
存储数据
6. 导出数据报告,点击视图栏下的数据按钮,形状数据窗口就会出现在绘图页面的右侧。点击窗口顶端的导出按钮,就会出现数据报告的对话框。
导出数据

打印: 当机架图完成以后,可以打印或者导出与他人分享。在文件菜单下可以找到打印选项。点击 打印亿图图表 系统学习如何设置打印选项。

导出: 亿图支持多种导出格式,比如Office格式、PDF和很多图片格式。可以在文件菜单中,点击“导出和发送”,也可以使用绘图页面最上方的快捷导出按钮。关于导出选项的更多细节,可以点击 把亿图导出为其他格式
