Symboles de diagramme IDEF pour la modélisation IDEF
Diagramme de flux
Symboles pré-dessinés de modélisation IDEF représentent la boîte de processus, le bloc de titre, la ligne N-type, etc. Ces symboles aident à créer des diagrammes et des documents précis.

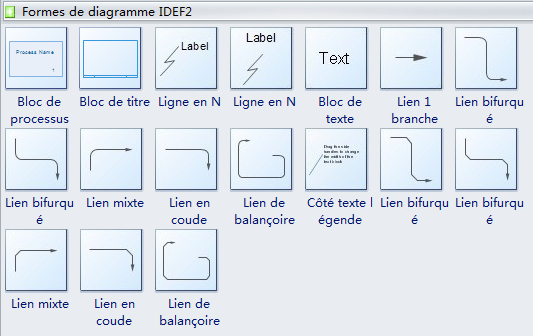

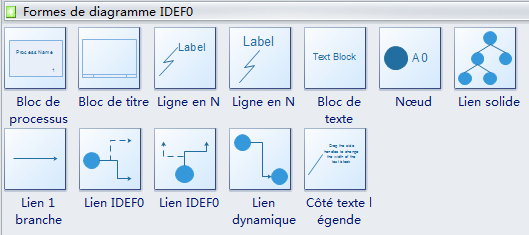

Les symboles de diagramme IDEF vous fournir beaucoup de formes spéciales, les flux de processus, le bloc de titre, la ligne de type N, le bloc de texte, le connecteur bifurquer, le connecteur commun, le connecteur coude, le connecteur de swing, le noeud connecteur solide, les connecteurs IDEFO, la côté-texte légende, etc. . Ces formes spéciales vous permettront de dessiner des diagrammes IDEF professionnels.
Symboles IDEF
Bloc de processus est un symbole utilisé pour illustrer la survenance de tout processus ou de l'action.
Bloc de titre est une partie d'un plan qui contient des informations telles que le nom de l'entreprise, le nom de la pièce, le numéro de pièce, le concepteur, l'échelle et la matière.
Noeud est un point dans un réseau ou d'un schéma avec laquelle des lignes ou des voies se croisent.
Vous êtes chercher des symboles IDEF frais pour votre conception? Ces symboles IDEF sont un jeu d'enfant à la pop. Et leur croquant, finesse des détails feront spectaculaire, facile à faire comprendre les diagrammes et les présentations à vos clients.
88 MB
