ER-Diagramm-Elemente und ihre Verwendung

Umfangreiche bereits vorgezogene ERD-Symbole werden als Vektor-Format angeboten, einschließlich Entität, Benutzer, Beziehung, Attribut, Aggregation, Leitungsverbinder usw. Mit diesen anpassbaren Symbolen mit hoher Qualität können Sie Ihne professionelle ER-Diagramme in wenigen Minuten leicht erstellen.

Wenn Sie ein ER-Diagramm zu der Dokumentierung der Datenbank erstellen möchten, wird es viel einfacher sein, mit vorgefertigten Symbole und Ikonen zu zeichnen. Dieser Artikel erfasst dafür grosse Mengen an nützlichen Symbolen, den oft in Chen ERD, Express-G-Diagramm, ORM Diagramm, Martin ERD und Datenbankmodelldiagramm verwendet werden.

Entität-Relationship-Diagramm Symbole

Im folgenden sind die vorgezeichnete ERD-Symbole in der Software, wie Entität, Aussicht, Übergeordnete zu Kategorie, Kategorie zu Untergeordnet, Dynamischer Verbinder, Leistungsverbinder, Startke Entität, Schwäche Entität, Startke Beziehung, Schwäche Beziehung, Attribut, Abgeleitetes Attribut, Einschränkung und Teilnahme und so weiter.

Datenbankmodelldiagramm Symbole

Entität

Entität in einer Datenbank kann eine einzelne Person, Platz oder Sache werden.

Beziehung

Beziehung bietet nützliche Informationen, die mit der Entitätstypen nicht erkannt werden könnten. Beziehungen sind sinnvolle Assoziationen zwischen zwei oder mehr Entitäten wie zuweisen, zuordnen oder verfolgen.

Kategorie

Kategorie sind Tabelle, die Subtypen von einer übergeordneten Tabelle sind. In Bezug auf eine Datenbank ist eine Entität, eine einzelne Person, Platz oder Sache, wo die Daten gespeichert werden können.

Starker Entitätstyp

Starker Entitätstyp Die Identifikation einer Entität ist durch einen oder mehr Werte von Attributen des gleichen Entitätstyps möglich; so ist z. B. die Auftragsnummer für den Entitätstyp Auftrag identifizierend.

Schwacher Entitätstyp

Schwacher Entitätstyp Zur Identifikation einer solchen Entität ist ein Attributwert einer anderen mit der schwachen Entität in Beziehung stehenden Entität starken Typs erforderlich.

Startke Beziehung

Startke Beziehung sind Verbindungen, die zwischen einem starken Entitätstyp und seinem Eigentümer.

Schwäche Beziehung

Schwäche Beziehung sind Verbindungen, die zwischen einem schwäche Entitätstyp und seinem Eigentümer.

Attribut

Attribut Typisierung gleichartiger Eigenschaften.

Wenn Sie die Kategorie-Symbole verwenden, können Sie finden, gibt es einen fließenden Button auf der Form. Klicken Sie auf den Button, um die Eigenschaft der Kategorie einzustellen.

Kategorie setzen

Einige Menschen kann verwechselt werden mit der Verwendung des Verbinders zur Verbindung der Entität-Symbole. Tatsächlich, es ist sehr leicht. Sie können den Anschluss in Richtung der Form bewegen, und werden Sie dann finden, dass die Entität-Form viele grüne Markierungen hat. Wenn die rote Markierung angezeigt werden, bedeutet das die beiden verbindet.

Entität verbinden

Objektbeziehung Symbole

Das folgende Bild zeigt die Objektbeziehung-Symbole wie Entität, Beziehung, Ansicht, übergeordnete zu Kategorie, Kategorie zu Untergeordnet, Vererbung, Typ und dynamischer Verbinder.

Datenbankmodell-Symbole 2

Typ und Typvererbung

Typ einer Beziehung entsteht hängt davon ab, wie verwandte Objekte definiert sind.

Typenvererbung ist eine zusätzliche Eigenschaft, die von Hierarchie innerhalb von komplex strukturierten Daten angeboten wird..

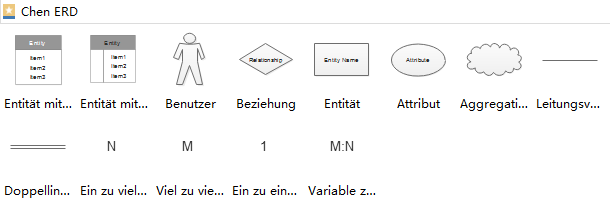

Chen ERD Symbole

Chen ERD Symbole

Entität

Entität in einer Datenbank kann eine einzelne Person, Platz oder Sache sein, wo die Daten gespeichert werden können.

Attribut

Attribut ist eine Informationseinheit, die die Eigenschaften eines Feldes oder Tag in einer Datenbank oder einer Zeichenkette in einer Anzeige bestimmt.

Aggregation

Aggregation ist eine Sonderform des Vereins, in denen die Objekte gemeinsam montieren oder konfigurieren, um ein komplexeres Objekt zu erstellen. Eine Aggregation beschreibt eine Gruppe von Objekten und wie Sie mit ihnen interagieren.

1 zu viel

1 zu viel (N) ist bei weitem häufigste Beziehungstypen.

Viel zu viel

Viel zu viel (M) lässt sich jede Zeile in einer Tabelle zu viele Zeilen in einer anderen Tabelle zu beziehen, und umzukehren. N: n-Beziehungen verstecken sich oft Sinn.

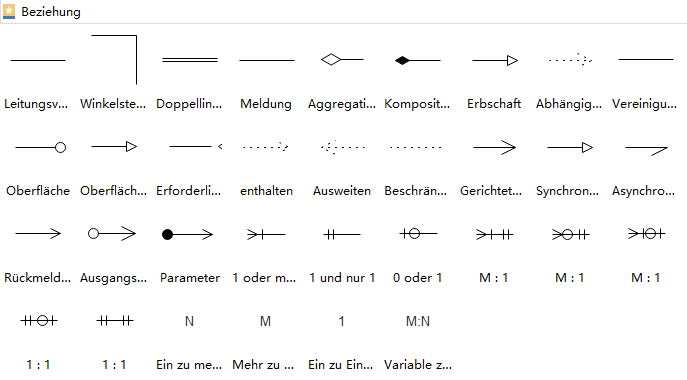

Beziehung-Symbole

Chen ERD Symbole 2

Komposition

Komposition, die Komposition-Assoziation-Beziehung in UML 1.4 benannt wurde, darstellt Ganzes-Teil- Beziehungen und ist eine Form der Aggregation. Eine Komposition-Beziehung gibt an, dass die Lebensdauer des Teils des Klassifikators abhängig von der Lebensdauer des gesamten Klassifikators ist.

Vererbung

Vererbung hilft den Benutzern, Struktur und Vererbung von einem Objektmodell zu kommunizieren. Vererbungsbeziehungen organisieren Klassen in Verallgemeinerung-Spezialisierung (Oberklasse-Unterklasse) Hierarchien. Sie bieten einen einfache wiederverwendete Mechanismus für den Austausch von Attributen und Operationen.

Abhängigkeit

Abhängigkeit ist eine Beziehung, in der ein Element, der Client, verwendet oder hängt ein weiteres Element, der Lieferant.

Assoziation

Assoziation ist eine Beziehung zwischen zwei Klassifikatoren, z. B. Klassen oder Anwendungsfälle, die die Gründe für die Beziehung und die Regeln für die Beziehung beschreiben.

Brauchen Sie frisch aussehende Chen ERD-Symbole für Ihr Design? Diese Chen ERD-Symbole sind ein Kinderspiel. Und ihre frische, feine Details werden die benutzerfreundliche Grafiken und Präsentationen für Ihre Kunden benutzt.

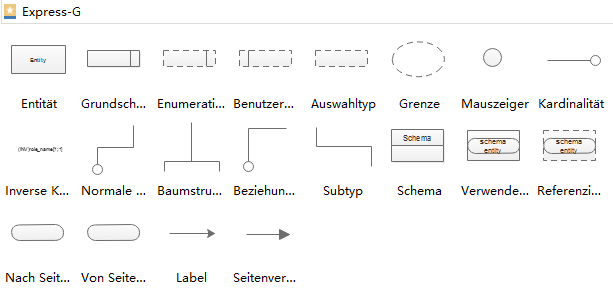

Express-G Symbole

Express-G Symbole

Entität

Entität in einer Datenbank kann eine einzelne Person, Platz oder Sache werden.

Definierter Typ

Definierter Typ ist der wichtigste Datentyp in Express-G.

Auswahltyp

Auswahltyp definiert eine Wahl oder eine Alternative zwischen verschiedenen Optionen. Es wird oft verwendet, zwischen verschiedenen Entity-Typen zu wählen.

Baumstruktur

Baumstruktur ist eine Struktur, in dem es aufeinander folgenden Verzweigungen oder Unterteilungen gibt.

Schema

Schema lässt sich logisch von Objekten wie z. B. Tabellen, Ansichten, gespeicherte Prozeduren usw. zu gruppieren.

Seitenangabe

Seitenangabe ist ein Referenz auf eine Instanziierung einer Seite.

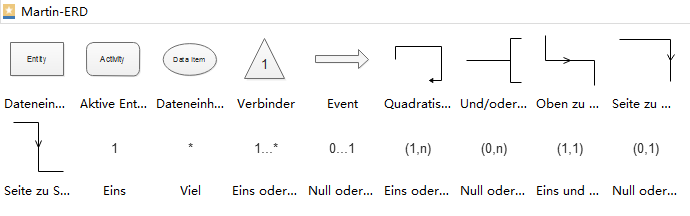

Martin ERD Symbole

Martin ERD Symbole

Datenentität

Datenentität ist ein Objekt, Ereignis oder Phänomen über welche Daten in einer Datenbank gespeichert werden.

Daten Item

Daten Item ist eine Dateneinheit, die sich in einem Datensatz befindet, ein bestimmtes Attribut beschreibt und eine oder mehr Bits, Bytes oder Worte erfordert, um eine Einheit darzustellen.

Verbindung

Verbindung ist die Einrichtung von Ressourcen, damit ein bestimmtes Objekt z.B. eine Datenbank oder Datei gelesen oder geschrieben werden können.

Ereignisse

Ereignisse mit verschiedenen Farben stellen verschiedene Veranstaltungen dar.

ORM-Diagramm Symbole

ORM Symbole

Entität ORM

Entitätist ein Objekt, Ereignis oder Phänomen über welche Daten in einer Datenbank gespeichert werden.

Unäre ORM

Unäre bedeutet bestehend aus oder mit einem einzigen Bauteil oder Element.

Ternäre ORM

Ternäre bedeutet "bestehend aus drei Elementen".

Index-Annotation

Index-Annotation definiert einen Index für die Klasse als Ganzes (in der Regel ein zusammengesetzter Index).
