Grundlegende elektrische Schaltkreise verwenden Standardsymbole für die Komponenten in der Schaltung. Das Verständnis elektrischer Schaltkreise ist heutzutage von großer Bedeutung.

Da wir alle wissen, dass das moderne Leben überwiegend von Elektrizität abhängt, ist es für die Menschen sehr wichtig, einfache Stromkreise zu verstehen. Eine einfache Einführung in elektrische Schaltkreise ist ein guter Assistent, um elektrische Schaltkreise besser zu kennen.

Sie können elektrische Zeichensoftware ausprobieren, in die elektrische Standardsymbole integriert ist zum schnellen und korrekten Zeichnen von Stromkreisen.

Edraw Max: Ihr leistungsstarkes All-in-One Zeichenprogramm

  • Erstellen Sie mühelos über 280 Arten von Diagrammen.
  • Bieten Sie verschiedene Vorlagen & Symbole um Ihre Bedürfnisse.
  • Drag & Drop-Schnittstelle und einfach zu bedienen.
  • Passen Sie jedes Detail mit intelligenten und dynamischen Toolkits an.
  • Kompatibel mit einer Vielzahl von Dateiformaten, wie MS-Office, Visio, PDF, usw.
  • Exportieren, drucken und teilen Sie Ihre Diagramme.

Die Definition von Stromkreisen

Ein Stromkreis ist eine geschlossene Schleife aus leitendem Material, durch die Elektronen kontinuierlich ohne Anfang oder Ende fließen können. In einem Stromkreis fließt kontinuierlich elektrischer Strom von der Versorgung zur Last. Die Leute sagen auch, dass ein vollständiger Pfad, typischerweise durch Leiter wie Drähte und durch Schaltungselemente, als elektrischer Stromkreis bezeichnet wird.

Electrical Circuits Example

Ein Stromkreis ist ein elektrisches Gerät, das einen Pfad für den Stromfluss bereitstellt. Nachdem Sie die Definition des Stromkreises erhalten haben, zeigen wir Ihnen nun drei einfache Stromkreise.

Schaltkreis

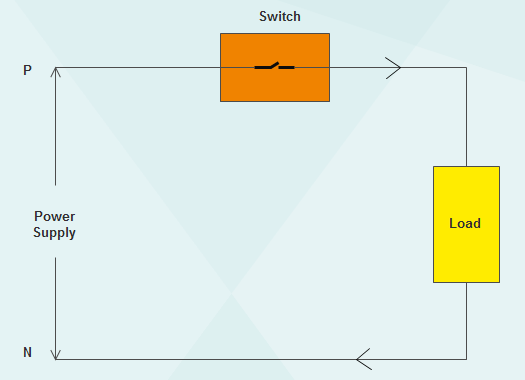

Ein Schalter ist eine Vorrichtung zum Herstellen und Unterbrechen der Verbindung in einem Stromkreis. Wir bedienen mehrmals täglich Schalter für Lichter, Lüfter, elektrische Haartrockner und mehr, aber wir versuchen selten, die Verbindung innerhalb des Schaltkreises zu erkennen. Die Funktion des Schalters besteht darin, den Stromkreis, der von der Versorgung zur Last führt, anzuschließen oder zu vervollständigen. Es hat bewegliche Kontakte, die normalerweise offen sind.

Switch Circuit

Mit einem Schalter können Sie das Gerät ein- oder ausschalten, daher ist es eine sehr wichtige Komponente in einem Stromkreis.

DC-Beleuchtungskreis

Wie Sie auf dem Bild unten sehen können, verwendet die LED-Lampe eine Gleichstrombatterie. Die Batterie ist bipolar, eine ist Anode und die andere ist Kathode. Darüber hinaus ist die Anode positiv und die Kathode negativ. Außerdem hat die Lampe selbst zwei Enden, eines positiv und das andere negativ. Daher ist die Anode der Batterie mit dem Pluspol der Lampe verbunden, während die Kathode der Batterie mit dem Minuspol der Lampe verbunden ist.

DC Lighting Circuit

Sobald die obige Verbindung hergestellt ist, leuchtet die LED-Lampe. Obwohl es sich um einen einfachen Stromkreis handelt, haben viele Menschen keine Ahnung, wie sie mit der Verbindung richtig umgehen sollen.

Thermoelementschaltung

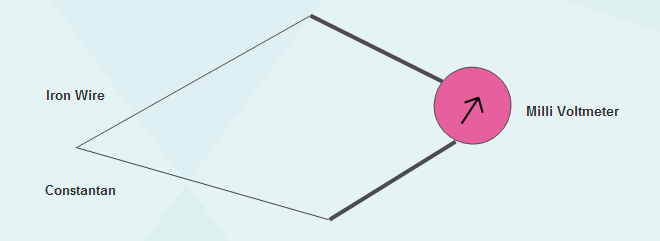

Wenn Sie ein Temperaturmessgerät bauen möchten oder einem großen System Messfunktionen hinzufügen möchten, müssen Sie sich mit den Schaltkreisen der Thermoelemente vertraut machen und wissen, wie diese zu konstruieren sind. Ein Thermoelement ist ein Gerät, das aus zwei unterschiedlichen Leitern besteht, die sich an einer oder mehreren Stellen berühren, und zur Messung der Temperatur verwendet wird. Wie Sie auf dem Bild unten sehen können, besteht ein Thermoelement aus zwei Drähten - Eisen und Konstantan - mit einem Voltmeter. Wenn die Temperatur der kalten Verbindung konstant gehalten wird, ist die EMF proportional zur Temperatur der heißen Verbindung.

Thermocouple Circuit

Das Voltmeter misst die erzeugte EMF und kann zur Messung der Temperatur kalibriert werden. Die Temperaturdifferenz zwischen der heißen und der kalten Verbindung erzeugt eine EMF proportional zu dieser. Da Thermoelementübergänge so niedrige Spannungen erzeugen, ist es für einen genauen und zuverlässigen Betrieb unbedingt erforderlich, dass die Kabelverbindungen sehr sauber und dicht sind. Trotz dieser scheinbar restriktiven Anforderungen bleiben Thermoelemente eine der robustesten und beliebtesten Methoden zur industriellen Temperaturmessung im modernen Einsatz.
