Beispiele für Algorithmus-Flussdiagramm

> Flussdiagramm Beispiele > Beispiele für Algorithmus-Flussdiagramm
Janice | 12/26/2019
Algorithmen und Flussdiagramme sind zwei verschiedene Möglichkeiten, den Prozess der Lösung eines Problems darzustellen. Algorithmen bestehen aus einer Reihe von Schritten zur Lösung eines bestimmten Probleme, während diese Schritte in Flussdiagrammen in der Regel in Formen und Prozessfeldern mit Pfeilen angezeigt werden. So können Flussdiagramme für die Darstellung von Algorithmen verwendet werden. Auf dieser Seite werden einige Beispiele für Algorithmus-Flussdiagramme vorgestellt.

Flussdiagramme sind Diagramme, die den Prozess der Lösung von Problemen visuell darstellen. Sie werden nach den in der Algorithms. Auf dieser Seite finden Sie einige Flussdiagrammbeispiele, die die Algorithmen erklären

Regeln für das Zeichnen von Flussdiagrammen für Algorithmen

Es gibt einige grundlegende Formen und Felder, die in Flussdiagrammen enthalten sind, die in der Struktur Erläutern von Algorithmus und Flussdiagramm mit Beispielen. Es ist entscheidend, zu wissen, wie man sie beim Zeichnen von Fluss diagrammen verwendet. Hier sind einige Regeln, die bekannt sein sollten:

  1. Alle Boxen von Flussdiagrammen sind mit Pfeilen verbunden, um die logische Verbindung zwischen ihnen anzuzeigen,
  2. Flussdiagramme fließen von oben nach unten,
  3. Alle Flussdiagramme beginnen mit einer StartKasten und enden mit einer Terminal Kasten.

Beispiele für Algorithmus- Flussdiagramm

Diese Beispiele helfen Ihnen, ein besseres Verständnis der Flussdiagramm-Techniken zu erhalten.

Beispiel 1: Berechnen der Zinsen einer Bankeinlage

Algorithmus:

  • Schritt 1: Lesemenge,
  • Schritt 2: Jahre lesen,
  • Schritt 3: Leserate,
  • Schritt 4: Berechnen Sie die Zinsen mit der Formel "Zinsen=Betrag*Jahre*Rate/100
  • Schritt 5: Interesse drucken,

Flowchart:

Algorithm Flowchart Example 1

Beispiel 2: Bestimmen und Ausgeben, ob Zahl N gerade oder ungerade ist

Algorithmus:

  • Schritt 1: Lesenummer N,
  • Schritt 2: Restaufbauch als N modulo 2,
  • Schritt 3: Wenn der Rest gleich 0 ist, dann ist Die Zahl N gerade, andernfalls ist Zahl N ungerade,
  • Schritt 4: Druckausgabe.

Flussdiagramm:

Algorithm Flowchart Example 2

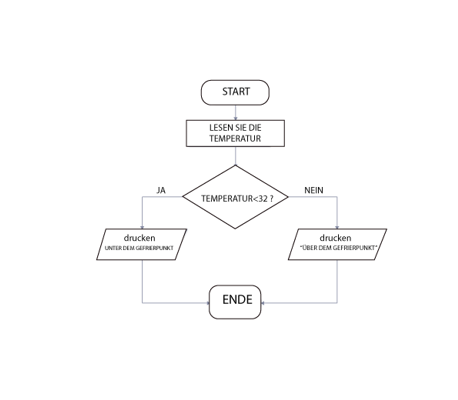

Beispiel 3: Bestimmen, ob eine Temperatur unterhalb oder oberhalb des Gefrierpunkts liegt

Algorithmus:

  • Schritt 1: Eingangstemperatur,
  • Schritt 2: Wenn es kleiner als 32 ist, dann drucken Sie "unter dem Gefrierpunkt", andernfalls drucken Sie "über dem Gefrierpunkt"

Flussdiagramm:

Algorithm Flowchart Example 3

Beispiel 4: Bestimmen, ob ein Schüler die Prüfung bestanden hat oder nicht:

Algorithmus:

  • Schritt 1: Eingangsnoten von 4 Gängen M1, M2, M3 und M4,
  • Schritt 2: Berechnen Sie die Durchschnittsnote mit der Formel "Grade=(M1+M2+M3+M4)/4"
  • Schritt 3: Wenn die durchschnittliche Note kleiner als 60 ist, drucken Sie "FAIL", andernfalls drucken Sie "PASS".

Flussdiagramm:

Algorithm Flowchart Example 4

Notizen

1. Hinzufügen von Shapes in Fluss diagrammen:

Beim Zeichnen von Flussdiagrammen mit Edraw-Flussdiagramm-Maker können Formen einfach mit Hilfe der Maus in beliebiger Richtung (rechts, links, oben oder unten) neben dem Kasten gezogen und abgelegt werden, und sie werden automatisch durch Pfeile verbunden.

Wie in diesem Bild gezeigt:

Shapes

Klicken Sie auf das Symbol auf der Seite des Kastens, Formen werden automatisch in jeder beliebigen Richtung hinzugefügt. Formentypen können geändert werden, indem Sie auf das Symbol in der oberen rechten Ecke klicken und die benötigte Form auswählen.

Wie im Bild unten gezeigt:

Add and Change Shapes in Flowcharts

2. Themen und Farben:

Im Menü "Layout" können die beiden im Bild angezeigten Schaltflächen beim Entwurf und der Farbanpassung Ihrer Fluss diagramme helfen. Wenn Ihre Zeit begrenzt ist oder einfach nicht mit der richtigen Farbabstimmung kommen kann, warum wählen Sie nicht einfach eine aus den verschiedenen Farb kombinationen, die von unseren professionellen Designern vorbereitet wurden?

Two Layout Buttons

Themes and Colors

Flussdiagramm ist eine bessere Möglichkeit, die Schritte zur Lösung eines Probleme und das betroffene logische System, das in einem Algorithmus beschrieben wird, darzustellen. Es bietet eine effektivere Analyse des Problems.
