Erläutern von Algorithmus und Flussdiagramm mit Beispielen

> Flussdiagramm > Erläutern von Algorithmus und Flussdiagramm mit Beispielen
Frank | 11/30/-0001
Algorithmus und Flussdiagramm sind zwei Arten von Werkzeugen, um den Prozess eines Programms zu erklären. Auf dieser Seite werden die Unterschiede zwischen einem Algorithmus und einem Flussdiagramm erweitert und erläutert ein Flussdiagramm, um einen Algorithmus visuell zu erklären.

Algorithmen und Flussdiagramm sind zwei verschiedene Werkzeuge, die zum Erstellen neuer Programme verwendet werden, insbesondere in der Computer programmierung. Ein Algorithmus ist eine Schritt für Schritt Analyse des Prozesses, während ein Flussdiagramm die Schritte eines Programms grafisch erklärt.

Definition des Algorithmus

Eine logische Schritt für Schritt Methode zur Lösung des Problems zu schreiben, wird Algorithmus genannt, mit anderen Worten, ein Algorithmus ist eine Prozedur zur Lösung von Problemen. Um ein mathematisches oder Computer problem zu lösen, ist dies der erste Schritt des Verfahrens. Ein Algorithmus enthält Berechnungen, Argumentation und Datenverarbeitung. Algorithmen können durch natürliche Sprachen, Pseudocode und Fluss diagramme usw. dargestellt werden.

Definition des Flussdiagramms

Ein Flussdiagramm ist die grafische oder bildliche Darstellung eines Algorithmus mit Hilfe verschiedener Symbole, Formen und Pfeile, um einen Prozess oder ein Programm zu demonstrieren. Mit Algorithmen können wir ein Programm leicht verstehen. Der Hauptzweck eines Flussdiagramms ist die Analyse verschiedener Prozesse. Mehrere Standardgrafiken werden in einem Flussdiagramm angewendet:

  •  Klemmen kasten - Beginn / Ende
  • Terminal Box Figure

  • Eingang/ Ausgabe
  • Input / Output Figure

  • Prozess / Anweisung
  • Process Figure

  • Entscheidung
  • Decision Figure

  • Anschluss / Pfeil
  • Connector Figure

Die obigen Grafiken stellen einen unterschiedlichen Teil eines Flussdiagramms dar. Der Prozess in einem Flussdiagramm kann durch Kästchen und Pfeile mit unterschiedlichen Größen und Farben ausgedrückt werden. In einem Flussdiagramm können wir leicht ein bestimmtes Element und die Beziehungen zwischen den einzelnen Teilen hervorheben.

Verwenden von Flussdiagrammen zur Darstellung von Algorithmen

Nun, da wir die Definitionen von Algorithmus und Flussdiagramm haben, wie verwenden wir ein Flussdiagramm, um einen Algorithmus darzustellen?

Algorithmen werden hauptsächlich für mathematische und Computer programme verwendet, während Flussdiagramme verwendet werden können, um alle Arten von Prozessen zu beschreiben: Business, Educational, Persönliche und natürlich Algorithmen. Daher werden Flussdiagramme häufig als Programm planungstool verwendet, um den Schrittweise prozess eines Programms visuell zu organisieren. Hier einige Beispiele:

Beispiel 1: Drucken 1 bis 20:

Algorithmus:

Schritt 1: Initialisieren Von X als 0,

Schritt 2: Inkrement X um 1,

Schritt 3: Drucken X,

Schritt 4: Wenn X kleiner als 20 ist, gehen Sie zurück zu Schritt 2.

Flussdiagramm:

Flowchart Algorithm

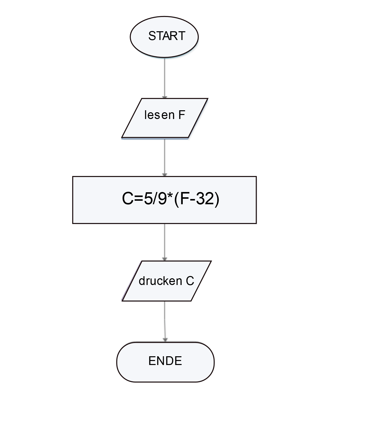

Beispiel 2: Temperatur von Fahrenheit (°F) in Celsius (°C) konvertieren

Algorithmus:

Schritt 1: Temperatur in Fahrenheit lesen,

Schritt 2: Berechnen der Temperatur mit Formel C=5/9*(F-32),

Schritt 3: Drucken C,

Flussdiagramm:

Flowchart Algorithm 2

Schlussfolgerung

Aus dem obigen können wir zu dem Schluss kommen, dass ein Flussdiagramm eine bildliche Darstellung eines Algorithmus ist, ein Algorithmus kann durch ein Flussdiagramm ausgedrückt und analysiert werden.

Ein Algorithmus zeigt Ihnen jeden Schritt zum Erreichen der endgültigen Lösung, während ein Fluss diagramm Ihnen zeigt, wie Sie den Prozess durchführen, indem Sie jeden Schritt verbinden. Ein Algorithmus verwendet hauptsächlich Wörter, um die Schritte zu beschreiben, Flussdiagramm Symbole, Formen und Pfeile, um den Prozess logischer zu gestalten
