この記事では、EAドキュメントを作成するための無料で使え、編集も可能なテンプレートをご用意します。これらのテンプレートをご参考に、エンタープライズアーキテクチャの構築をお進みください。

編集可能なエンタープライズアーキテクチャテンプレート

Edraw エンタープライズアーキテクチャソフトには、エンタープライズアーキテクチャの構築に活用できる豊富なEAドキュメントのテンプレートが組み込まれています。これらのテンプレートはすべてベクターベースで、色、テキスト、レイアウト、スタイルなどを自由に編集することができます。以下は、そのうちの5件の例をご紹介します。自分のエンタープライズアーキテクチャを構築する必要があれば、これらのテンプレートをご参考にとして利用いただけます。

EA テンプレート - ビジネスプロジェクトプロセス

このテンプレートは、エンタープライズアーキテクチャプラットフォームによりビジネスプロジェクトがどのように処理されるかを示す一般的なプロセスを示しています。このドキュメントにより、EAプロジェクトには、製品、商取引、IT品質という3つの重要な要素があります。

EA テンプレート ビジネスプロジェクトプロセス

EA テンプレート - シングルサインオン

このEAテンプレートは、シングルサインオン(SSO)プロジェクトの運用管理方法を示しています。

EA テンプレート シングルサインオン

EA テンプレート - WebとEJBプロジェクト

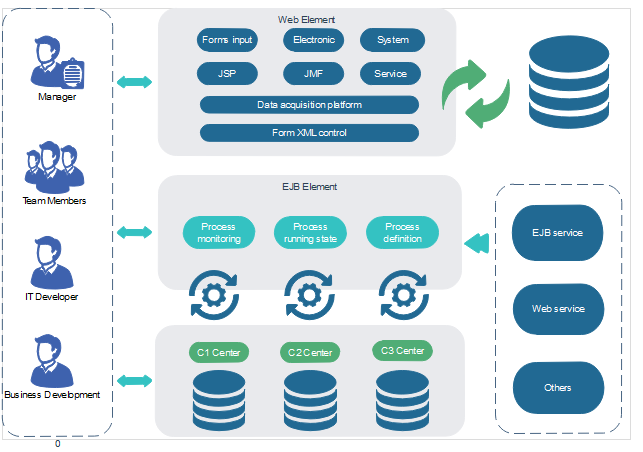

この図面は、Webベースのプロジェクトを管理および作成する方法を示しています。一般的に、権限管理と異なるデータベースタイプを考慮する必要があります。このようなプロジェクトでは、EJBサービスの使用も非常に重要です。

 WebとEJBプロジェクト EA テンプレート

EA テンプレート - SSOのワークフロー

この図は、二つ目と同様のタイプのエンタープライズアーキテクチャテンプレートですが、スタイルや要素が異なります。テンプレートにおけるシンボルやアイコンを増減したり、色、レイアウトなどを変更したりして、新たなEAドキュメントを簡単に作り出します。

EA テンプレート SSOのワークフロー

EA テンプレート - Webポータルアーキテクチャプロジェクト

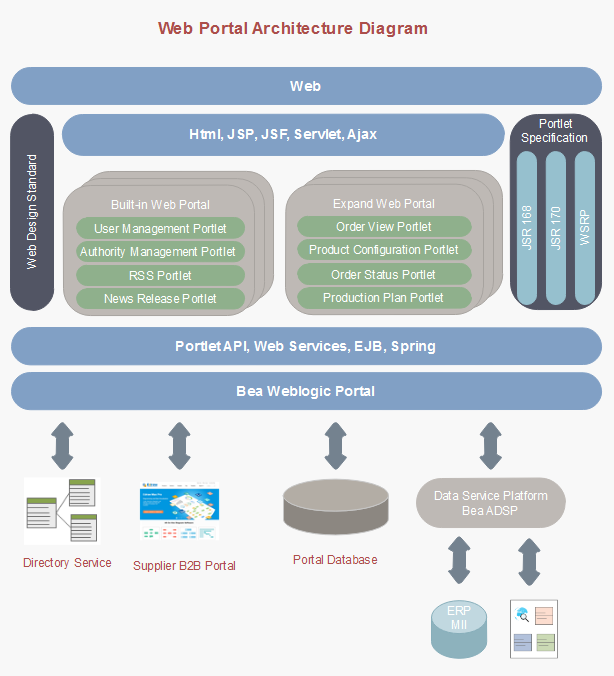

このテンプレートは、Webポータルアーキテクチャプロジェクトの一般的な構造を示しています。

Webポータル EA テンプレート

エンタープライズアーキテクチャソフトをダウンロードして、すべてのEAドキュメントテンプレートを見ましょう:
