Tipi di diagrammi del software - Panoramica

Diagramma del modello UML è ideale per sviluppatori di software e responsabili di programma che hanno bisogno di illustrare e interpretare le relazioni, azioni e connessioni delle applicazioni software utilizzando la notazione del linguaggio di modellazione unificato (UML). Include il diagramma UML dei casi d'uso, il diagramma UML del diagramma di distribuzione, diagramma UML dei componenti, diagramma UML delle attività, diagramma UML dello statechart, diagramma di sequenza UML, diagramma di collaborazione UML, diagramma di struttura statica UML e diagrammi di pacchetto UML. Vedi Esempi di diagrammi UML.

Win 7 UI Design haiuta il progettista di interfacce software a creare UI in stile Windows 7. Senza requisiti di programmazione.

Booch OOD è noto anche come Object-Oriented Analysis and Design (OOAD), è un precursore dell'Unified Modeling (UML) modellazione unificata (UML).

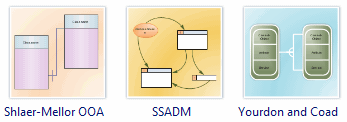

Diagramma SSADM è un altro metodo che si occupa della progettazione di sistemi informativi. È stato sviluppato nel Regno Unito dalla CCT (Central Computer and Telecommunications Agency) all'inizio degli anni Ottanta. È il metodo standard del governo britannico per eseguire l'analisi dei sistemi e le fasi di progettazione di un progetto informatico.

COM e OLE è usato per creare diagrammi COM e OLE o diagrammi di interfacce pubbliche esposte, interfacce COM e interfacce OLE nella programmazione orientata agli oggetti.

Diagramma del modello di flusso dei dati è una tecnica di modellazione significativa per analizzare e costruzione di processi informativi. DFD significa letteralmente un'illustrazione che spiega il corso o il movimento delle informazioni in un processo. La DFD illustra questo flusso di informazioni in un processo basato sugli ingressi e sulle uscite. Una DFD può essere come un modello di processo. Vedi Esempi di diagrammi DFD.

Applicazione aziendale è comunemente usato per progettare e documentare diagrammi di sistema a livello aziendale che includono componenti fisici e logici. Mostrare l'architettura del software o flusso di comunicazione tra le risorse a livello aziendale.

Caso d'uso Jacobson è uno dei precursori del più moderno linguaggio di modellazione unificato (UML). OOSE comprende i requisiti, l'analisi, la progettazione, l'implementazione e il modello di test.

Diagramma del software Jackson si riferisce a un metodo di programmazione strutturata basato su corrispondenze tra la struttura dei flussi di dati e la struttura dei programmi. Jackson programmazione e dati strutturati in termini di sequenze, iterazioni e selezioni e di conseguenza si applica quando si progetta la struttura di controllo dettagliata di un programma.

Diagramma di flusso del programma aiutare i programmatori e i progettisti di software a rappresentare tutti i modelli e le mappature relativi a un processo.

Diagramma NS è un'alternativa per la notazione didiagramma di flusso del processo. Il diagramma di Nassi-Shneiderman (NS) è un metodo grafico di enunciazione degli algoritmi. Si tratta di un approccio diagrammatico alla progettazione degli algoritmi, ma non è così ingombrante da disegnare come i diagrammi di flusso.

Diagramma Room è una metodologia orientata agli oggetti per i sistemi in tempo reale sviluppata originariamente alla Bell-Northern Research. ROOM si basa sul principio di utilizzare lo stesso modello per tutte le fasi del processo di sviluppo.

Diagramma della struttura del programma è una rappresentazione grafica di un algoritmo, spesso utilizzata in fase di fase di progettazione della programmazione per elaborare il flusso logico di un programma. Si usa per creare diagrammi strutturali, diagrammi di flusso e diagrammi di memoria.

Shlaer-Mellor OOA è considerata una tecnica più vecchia che dovrebbe essere usata su progetti esistenti che non sono migrati a UML.

Diagramma di Yourdon e Coad è un metodo orientato agli oggetti che precede UML. Edraw contiene forme e impostazioni speciali per la creazione di diagrammi di Yourdon e Coad.
