UML-Diagramm ist ideal für Software-Entwickler und Programmleitern, die die Beziehungen, Aktionen und Verbindungen zwischen Softwareanwendungen mit der Unified Modeling Language (UML) Notation illustrieren und interpretieren müssen. |
|
|
|
UML-Diagramm Software
Edraw ist ein neues Zeichenwerkzeug der UML-Diagramme und Software-Diagramme für Softwareingenieure und Softwareentwickler. Edraw erleichtert die Zeichnungen von UML-Modelldiagramm, COM und OLE, Datenflussdiagramm, Jacobson Anwendungsfalldiagramm, SSADM-Diagramm, Nassi-Shneiderman-Diagramm, Objektorientiertes Design (Booch OOD), ROOM Diagramm, Coad/Yourdon Diagramm und Shlaer-Mellor Objektorientierte Analyse, Programmstruktur, Anwendungsbetrieb, UML Anwendungsfalldiagramm, UML Verteilungsdiagramm, UML Komponentendiagramm, UML Aktivitätsdiagramm, UML Zustandsdiagramm, UML Sequenzdiagramm, UML Kollaborationsdiagramm, UML Strukturdiagramm und UML Paketdiagramm.
Kostenloser Download der Software und alle Beispiele sehen
Systemanforderungen
Windows 7, 8, 10, XP, Vista und Citrix
32 und 64 bit Windows
Kompatibel mit Linux-Distributionen wie Ubuntu, Fedora, Debian, usw.
Eigenschaften der UML-Diagramm Software:
- UML-Diagramme mit unseren vordefinierten Symbolen schneller zeichnen
- Umfangreiche Sammlung von UML-Diagramm-Vorlagen zum schnellen einstieg
- Die Funktion des Hinzufügens der Text zur Form hilft Ihnen, verschiedenen UML Objekte genau zu ändern und zu formatieren, wie Sie sie wollen, nur durch eine Änderung des Texts innerhalb des Containers
- Eine integrative Sammlung von vordefinierten Symbolen, gebrauchsfertigen Vorlagen, Hintergründe und ClipArts und so weiter.
- Erweiterte Exportfunktionen: BMP, JPEG, EMF, WMF, PDF, SVG, HTML, Word, PowerPoint und anderes.
- Alle Dokumente von Edraw sind Vektorgrafik-Dateien mit hoher Klarheit und können Sie sie überprüfen und neu bearbeiten.
Symbole für UML-Diagramme
Die Edraw UML-Modelldiagramm-Vorlage bietet volle Unterstützung für die Erstellung von objektorientierten Modellen (Modell: eine Abstraktion eines modellierten Systems, die das modellierte System aus einem bestimmten Blickwinkel und auf einer bestimmten Abstraktionsebene festlegt.) von komplexen Softwaresystemen.

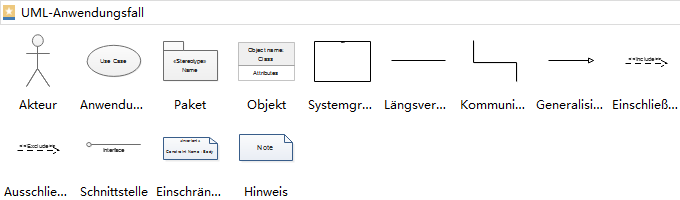

In den frühen Stadien eines Entwicklungsprojekts werden Anwendungsfalldiagramme verwendet, um reale Aktivitäten und Motivationen zu beschreiben.
(Anwendungsfall: In einem Anwendungsfalldiagramm, eine Darstellung einer Reihe von Veranstaltungen, das auftritt, wenn ein Schauspieler ein System verwendet, um einen Prozess abzuschließen. Normalerweise ist ein Anwendungsfall ein relativ großer Prozess, keine einzelne Schritt oder Transaktion.)
UML Strukturdiagramm
UML statische Struktur wird verwendet, um konzeptionellen Diagramme zu erstellen, die Konzepte aus der realen Welt und die Beziehungen darstellt, oder die Klassendiagramme, die ein Softwaresystem in seinen Bestandteile zerlegen.
Statische Struktur: ein Diagramm zeigt, dass die statische Struktur eines Modells, das ist, die Elemente, die vorhanden sind (z. B. Klassen und Typen, die interne Struktur der Elemente und ihre Beziehungen zueinander).
UML Paketdiagramm
Verwenden Sie Paketdiagramme, um verwandte Elemente in einem System zu gruppieren. Ein Paket kann untergeordnete Pakete, Diagramme oder einzelne Elemente enthalten.
Paketdiagramm: eine Gruppierung von Modellelementen wird in der UML durch ein Symbol dargestellt, das einen Manila Dateiordner ähnelt. Jedes Element in einem System kann Eigentum eines Pakets sein, und ein Paket kann in einem anderen geschachtelt sein.

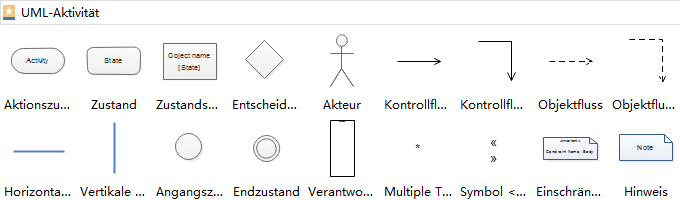

UML Aktivitätsdiagramm
Ein Aktivitätsdiagramm wird verwendet, um das interne Verhalten einer Methode zu beschreiben und einen getriebenen Fluss von intern generierten Aktionen zu vertreten.
Aktivitätsdiagramm: ein spezieller Fall von einem Zustandsdiagramm, in dem alle Staaten Aktion Zustände sind und Übergänge durch den Abschluss von Maßnahmen im Quellenstaat ausgelöst werden.

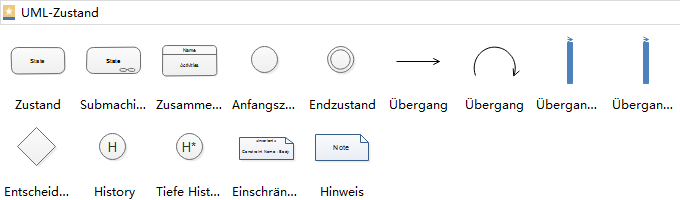

UML Zustandsdiagramm
Ein Zustandsdiagramm wird verwendet, um der Abfolge der Zustände ein Objekts durchläuft während seines Lebens zu zeigen.
Zustandsdiagramm: eine Darstellung einer Zustandsmaschine, angebracht auf eine Klasse oder Methode, die die Reaktion der Klasse auf externe Stimuli beschreibt.

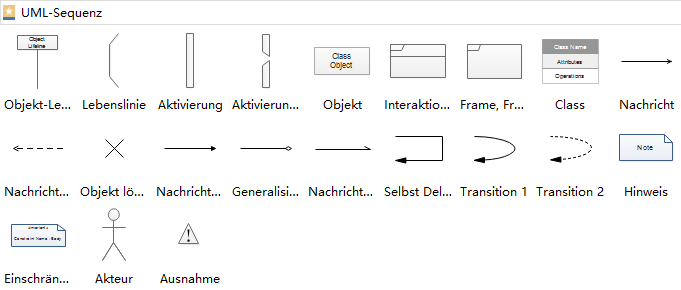

Verwenden Sie ein Sequenzdiagramm, um Akteure oder Objekte, die Teilnahme an einer Interaktion und die Veranstaltungen zu zeigen – sie erzeugen in einer zeitlichen Abfolge angeordnet.
Sequenzdiagramm: ein Interaktionsdiagramm, das die beteiligten Objekte in einer bestimmten Wechselwirkung und die Nachrichten zeigt, die in einer zeitlichen Abfolge angeordnet austauschen.
Akteur: In einem Anwendungsfalldiagramm, eine Darstellung der Rolle, die von einem äußeren Objekt spielt. Ein physisches Objekt kann daher durch mehrere Akteure dargestellt werden. Ein kommuniziertes Verhältnis gibt an, wie ein Schauspieler in einem Anwendungsfall teilnimmt.
Objekt: Informationen in einer anderen Anwendung erstellt und importiert, eingebettet oder verknüpft in einer Visio-Zeichnung. Der Term-Objekt wird verwendet, um auf Objekte aus anderen Anwendungen und OLE-Objekte zu verweisen.
Ereignis: Ein Ereignis in Visio, wie z. B. eine Änderung einer Formel einer Form oder die Löschung einer Seite.

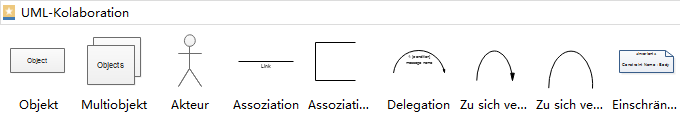

UML Kollaborationsdiagramm
Ein Kollaborationsdiagramm wird verwendet, um die Beziehungen zwischen Objektrollen zu zeigen. z. B. den Satz der Objekte untereinander ausgetauschten Nachrichten, einen Vorgang oder Ergebnis zu erreichen.
Kollaborationsdiagramm: Ein Interaktionsdiagramm, das zeigt, für ein beschreibendes Systemereignis von einem Anwendungsfall wie eine Gruppe von Objekten gemeinsam mit einem anderen.

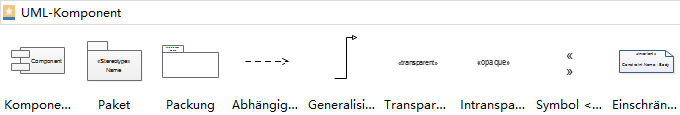

UML Komponentendiagramm
Verwenden Sie ein Komponentendiagramm, um ein System in zusammenhängenden Komponenten zu unterteilen und die Struktur des Codes selbst zu zeigen.
Komponentendiagramm: eine Implementierung-Abbildung, die die Struktur des Codes selbst zeigt. Aus einem Komponentendiagramm erfahren Sie Abhängigkeiten über Compiler und Laufzeitumgebung zwischen Software-Komponenten, wie z. B. Quellcode-Dateien oder DLLs.

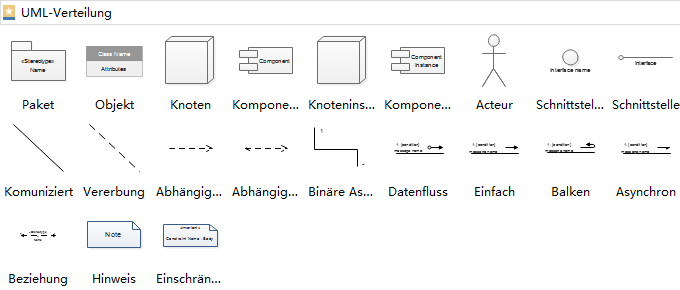

UML Verteilungsdiagramm
Ein Verteilungsdiagramm wird verwendet, um die Struktur des Laufzeitsystems zu zeigen, und zu kommunizieren, wie die Hardware- und Software-Elemente konfiguriert und bereitgestellt werden, die aus denen eine Anwendung bestehen.
Verteilungsdiagramm: ist eine Implementierung-Abbildung, die Struktur der Laufzeitsystem zeigt. Daraus erfahren Sie über die physischen Beziehungen zwischen Software- und Hardware-Komponenten und die Distribution von Komponenten für die Verarbeitung von Knoten.
Beispiele der UML-Diagramme in Edraw
Um eines UML-Diagramm effizient zu erstellen, ist es besser, aus den Beispielen zu beginnen. In Edraw bieten wir viele UML-Diagramm-Vorlagen für richtiges Verständnis dieser Technik. Alle Vorlagen stehen im Vektorformat verfügbar und sind kostenlos zum Download.
|
|
|
| UML Aktivitätsdiagramm | UML Anwendungsfalldiagramm | UML Zustandsdiagramm |
|
|
|
| UML Sequenzdiagramm | UML Klassendiagramm | UML Verteilungsdiagramm |
Weitere Vorlagen der UML-Diagramme sehen
