Was sind Abhängigkeiten in Balkendiagrammen?

Kostenlos Downloaden Kostenlos Downloaden Kostenlos Downloaden Kostenlos Downloaden KI-Funktion Erfahren
Verfügbar für Windows, Mac, Linux und Web. Alle Optionen >>
> Gantt Diagramm > Was sind Abhängigkeiten in Balkendiagrammen?
author
Geschrieben von Daniel | 2024-01-17 17:19:11
Abhängigkeiten im Balkendiagramm demonstrieren die Beziehungen zwischen Aufgaben im Projektmanagement. Sie zeigen an, wann eine Aufgabe in Bezug auf andere Aufgaben beginnen oder enden soll. Diese Seite zeigt die vier Standardtypen von Abhängigkeiten im Balkendiagramm.

Was ist eine Abhängigkeit im Balkendiagramm?

Projektmanagement-Software verwendet Balkendiagramme, um die Informationen und die Abhängigkeit von Aufgaben in der Projektplanung zu visualisieren. Abhängigkeiten im Balkendiagramm zeigen die Beziehung zwischen einzelnen Aufgaben im Projektmanagement. Ist ein Projekt komplex und enthält viele Aufgaben, die anderen abhängen, wird es kompliziert, das Projekt zu verwalten. Mithilfe dieser Abhängigkeiten können Sie entscheiden, wann eine Aufgabe gestartet werden kann.

Mit EdrawProject, einem professionellen Ganttdiagramm-Software, können Sie einen oder mehrere Vorgänger festlegen, um diese komplexen Projekte effizient zu implementieren.

Standardformate von Abhängigkeiten im Balkendiagramm

Eine Abhängigkeit wird erstellt, wenn Sie zwei Aufgaben verknüpfen. Sobald die Abhängigkeit hergestellt ist, wirkt sich jede einzelne Änderung, die Sie am Zeitplan der Vorgängeraufgabe vorgenommen haben, auf die verknüpfte Nachfolgeraufgabe aus. Jede Aufgabe kann also ein Vorgänger für eine oder mehrere Nachfolgeraufgaben sein. Zudem kann jede Aufgabe ein Nachfolger einer oder mehrerer Vorgängeraufgaben sein.

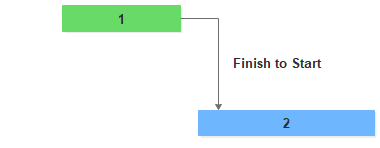

  1. Fertig zum Start
  2. In a Finish to Start dependency, one or several tasks (predecessors) must be completed before a task can be finished. In other words, task 1 must finish before task 2 can begin. For example, when building a house, workers can't pour the cement until the foundation has been dug. When producing electricity, the gear shaft must be replaced before wind tuibine assembly starts.


    Finish to start task dependency



  3. Beginnen Sie den Start
  4. Um eine Abhängigkeit von Fertigstellen zum Starten zu erstellen, müssen eine oder mehrere Aufgaben (Vorgänger) abgeschlossen sein. Erst dann kann eine Aufgabe beendet werden. Mit anderen Worten: Aufgabe 1 muss beendet sein, bevor Aufgabe 2 beginnen kann. Beispielsweise können Arbeiter beim Bau eines Hauses den Zement erst einfüllen, wenn das Fundament gesetzt wurde. Bei der Stromerzeugung muss die Antriebswelle installiert sein, bevor die Montage der Windkraftanlage beginnen kann.


    Start to start task dependecy



  5. Am Ende abgeschlossen
  6. In einer Abhängigkeit von „Fertig für den Abschluss“ kann Aufgabe 2 erst beendet werden, wenn Aufgabe 1 abgeschlossen ist. Aufgabe 1 und Aufgabe 2 müssen nicht gleichzeitig beendet werden, aber Aufgabe 2 kann jederzeit nach Abschluss von Aufgabe 1 beendet werden. Wenn Sie beispielsweise einen Roman schreiben, müssen Sie das letzte Kapitel fertig schreiben, bevor das gesamte Buch beendet ist.
    Finish to finish task dependecy

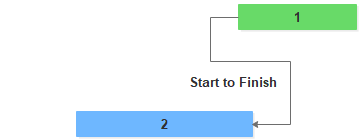

  7. Anfang bis Ende
  8. In einer Abhängigkeit von „Anfang bis Ende“ kann Aufgabe 2 erst beendet werden, wenn Aufgabe 1 gestartet wurde. Aufgabe 2 kann jederzeit nach dem Start von Aufgabe 1 beendet werden. Zum Beispiel muss der Diensthabende der aktuellen Schicht seine Arbeit fortsetzen, bis der nächste Schichtdienstoffizier seine Arbeit aufgenommen hat. Die Abhängigkeit von Anfang bis Ende der Aufgabe ist nicht typisch.


    Start to Finish task dependecy

Weitere Punkte zu den Abhängigkeiten

  • Wenn eine Aufgabe von einer Gruppe in eine andere verschoben wird, verschwinden alle ihre Abhängigkeiten automatisch.
  • Wenn ein Balkendiagramm-Beispiel für das Projektmanagement kopiert wird und Aufgaben kopiert werden, bleiben alle Aufgabenabhängigkeiten erhalten.

So fügen Sie eine Abhängigkeit in ein Balkendiagramm ein

Mit EdrawProject können Sie ganz einfach visuelle und interaktive balkendiagramme erstellen. Bisher unterstützt das Edraw-Projekt nur das Erstellen der Abhängigkeit von Fertigstellen zum Starten von Aufgaben durch die Verknüpfung von Aufgaben. Um eine derartige Abhängigkeit aufzubauen, haben Sie zwei Möglichkeiten:

  1. Mausklick verwenden
  2. Klicken Sie im Zeitleistenbereich der Balkendiagrammansicht auf eine Taskleiste (den Vorgänger), halten Sie die Maus gedrückt und ziehen Sie die Ansicht in eine andere Taskleiste (den Nachfolger), um eine Abhängigkeit zu erstellen.
    link tasks by mouse               link tasks setp two



  3. Verwenden Sie die Verknüpfungsschaltflächen auf der Registerkarte "Startseite"
    • Wählen Sie zwei oder mehr Aufgaben in der Liste des Balkendiagramms aus.
    • Click the Link button link tasks button on the Home tab. Klicken Sie auf der Registerkarte „Start“ auf die Schaltfläche „Verknüpfungsaufgaben verknüpfen“.
    • To unlink the sequence or relationship between tasks, click the Unlink unlink tasks button button on the Home tab. Um die Verknüpfung der Reihenfolge oder die Beziehung zwischen Aufgaben aufzuheben, klicken Sie auf der Registerkarte „Startseite“ auf die Schaltfläche „Verknüpfung aufheben“.



Anmerkungen:

  • Durch das Bearbeiten von „Dauer verknüpfter Aufgaben“ wird ihre Position auf der Zeitachse des Balkendiagramms automatisch angepasst.
