R&I-Fließschema - Darstellung der Rohrleitungen Instrumenten des Prozessleitsystems

Ein Rohrleitungs- und Instrumenten- bzw. R&I-Fließschema bietet die Information, die Ingenieure benötigt, um die Errichtung der Anlage mit der Planung zu beginnen. R&I-Fließschema zeigt wie industrielle Prozesssteuerungseinrichtungen durch ein System von Rohrleitungen miteinander verbunden sind. Es zeigt auch die Instrumente und Ventile, die Überwachung und Steuerung des Materialflusses durch die Rohrleitungen.

R&I-Fließschema

Rohrleitungs- und Instrumentenfließschema

Bei dem Artikel machen wir zum erst einen Überblick über das R&I-Fließschema , mithilfe von Standarde R&I-Fließschema Symbole können Sie ein tolles R&I-Fließschema leicht abschließen, dann ist eine Erzählung vom Erstellen eines R&I-Fließschemas, zum Letzt werden Ihnen einige Beispiele der Rohrleitungs- und Instrumentenfließschema von Edraw Software angezeigt, Sie können diese Beispiele als Word, Pdf, Ppt exportieren kostenlos zum Testen.

Überblick über das R&I-Fließschema

Edraw ermöglicht es Ihnen, Rohrleitungs- und Instrumentenfließschema für Rohrleitungssysteme, industrielle Zeichnungen, chemische Zeichnungen, Hydraulikflüssigkeit-Zeichnungen leicht zu erstellen. Mit Edraw können Sie auch andere Schaltplan Vorlagen erstellen z.B. Schaltkreise und Logik, Industrielle Steuerungssysteme, Schaltung Systeme, Elektronik Prozessablaufdiagramm, Basic Schaltplan.

  1. Eine Vielzahl von Zeichenwerkzeugen, intelligenten Anschlüsse und Drag-und-Drop-PID-Formen
  2. Unterstützt Formdaten, Ausrüstungsbericht, Hyperlink, mehrere Seiten-Dokument, Größe Druckunterstützung

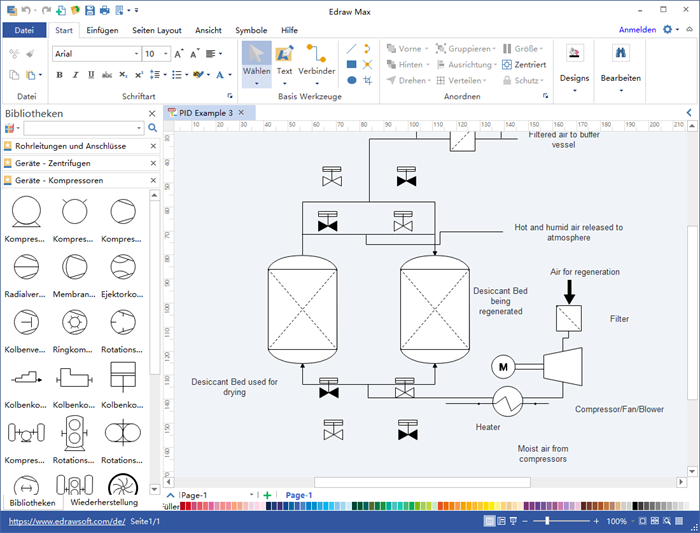

R&I-Fließschema Software

Kostenloser Download der Software und alle Beispiele sehen

Download Windows Version Mac Version Linux Version

Systemanforderungen

Windows 7, 8, 10, XP, Vista und Citrix, 32 und 64 bit Windows,

Mac OS X 10.2 oder höher

Kompatibel mit Linux-Distributionen wie Ubuntu, Fedora, Debian, usw.

Standarde Rohrleitungs- und Instrumentenfließschema Symbole

Verfahrensmechaniker verwenden spezielle Rohrleitungs- und Instrumentenfließschema,um zu identifizieren, alle Geräte, Instrumente und Rohrleitungen sind in ihren Einheiten gefunden. Edraw umfasst mehr als 500 grundlegende R&I-Symbole, um Industrie, Prozess, Vakuum, Flüssigkeiten, Hydraulik, und Luft und Gas abzubilden. Diese R&I-Symbole stehen für mechanische Geräte, Rohrleitungen, Rohrleitungskomponenten, Ventile, Geräte-Treiber und Instrumentierung und Kontrollen.

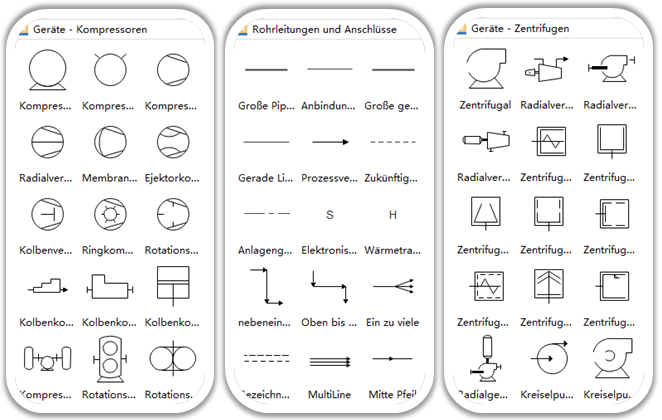

Symbole für Zeichnung von Rohrleitungs- und Instrumentenfließschema

R&I-Fließschema Symbole - Geräte

Pumpen und Behälter sind in einer Vielzahl von Formen und Designen erhältlich. Sie können beide unbekannte Symbole und Vorschaubilder wählen.

R&I-Fließschema Symbole - Geräte

Pumpe ist eine mechanische Vorrichtung, die die Flüssigkeiten, verdichtete Gase durch Druck oder Sog erhöht oder verschiebt, oder aufblasbare Objekte wie z. B. Reifen Luft zwingen. Die Symbole für Pumpen können für Kompressoren ähneln.

Kreiselpumpe ist eine rotodynamische Pumpe, mithilfe des rotierenden Laufrads kann es Kraft und Druck der Flüssigkeiten hinzufügen.

Zahnradpumpe sorgt für kontinuierliche, nicht pulsierend Fluss, wodurch es ideal in chemischen Anlagen.

Sumpfpumpe ist am meisten benutzt, um angesammeltes Wasser aus einem Pumpensumpf oder einem anderen Ort zu entfernen.

Vakuumpumpe wird angewendet, um die Effizienz der Dampfheizungen in vielerlei Hinsicht zu verbessern. Die wichtigste Überlegung ist die schnelle und effiziente Entfernung.

Schraubpumpe ist die Archimedes Schraubenpumpe, die noch in der Bewässerung und landwirtschaftliche Anwendungen verwendet wird.

Tank ist für die Speicherung von Prozessflüssigkeiten in verschiedenen Kategorien, unter verschiedenen Bedingungen.

Onion Tank bezieht sich auf eine offene Top zusammenklappbare Blase, konzipiert für den Einsatz als mobile Speicherlösung, wenn Verunreinigungen wiederherstellen.

Kompressor ist ein mechanisches Gerät, das in einem Medium nimmt und es auf ein kleineres Volumen komprimiert. Ein mechanischer oder elektrischer Antrieb ist in der Regel mit einer Pumpe verbunden, die verwendet wird, um das Medium zu komprimieren.

Axialkompressor verwendet allgemein in Gasturbinen, wie Düsentriebwerke, Schiffsmotoren mit Hochgeschwindigkeit und kleinen Kraftwerken.

Erwiderung-Kompressor wird normalerweise verwendet, wo hohe Kompressionsraten pro Etappe ohne hohe Flussraten erforderlich sind, und die Prozessflüssigkeit ist relativ trocken.

Rohrleitungs- und Instrumentenfließschema Symbols - Geräte 2

Rotationskompressor ist eine Art von Gas-Kompressor, der einen rotierende Typ positive Verschiebung Mechanismus verwendet.

Mischen ist ein Gerät, das einige Materialien zusammen kombinieren oder legen, um eine Substanz oder Masse zu bilden.

Mischbehälter ist ein Container, der verwendet wird, um mehr Komponenten zu vermischen.

Wärmetauscher ist ein Gerät zur Übertragung von Wärmeenergie zwischen zwei Prozessabläufe. Wärmetauscher übertragen Wärmeenergie durch leitfähige und konvektive Wärmeübertragung.

Kühltürme übertragen Wärmeenergie zu der Außenluft durch das Prinzip der Verdunstung.

Kühler ist ein Gerät, Container oder Zimmer, das die Luft durch die Verdunstung von Wasser kühlt.

Turbine wird verwendet, um Pumpen und Lüfter an dieser petrochemischen Anlage anzutreiben.

Brennofen ist eine Vorrichtung zum Heizen eines kontinuierlichen Stroms von Luft durch ein Feuer innerhalb der Vorrichtung und ohne Vermischung der frischen Luft mit den Produkten der Verbrennung enthalten.

Kessel ist ein geschlossenes Gefäß, in dem Wasser oder andere Flüssigkeiten erhitzt werden.

Rohrleitungs- und Instrumentenfließschema Symbols - Geräte 3

Ölbrenner ist von Grund auf entwickelt, ausschließlich für Altöl verbrennen.

Feuerungsautomat wird angewendet, um die Warmwasser für Zentralheizungen zu versorgen.

Platte-Turm wird weitgehend in vielen Prozessen und industrielle Anwendungen verwendet.

Füllkörperturmist eine Art von verpackten Bett, um Trennprozessen durchzuführen.

Aufzug wird benutzt für die Kontrolle der Position der Nase des Flugzeugs und der Anstellwinkel des Flügels.

Mischreaktor wird in der chemischen Industrie verwendet, um das Mischen zu fördern.

Erstellen eines Rohrleitungs- und Instrumentenfließschemas

Die einfachste Möglichkeit zur Zeichnung eines Prozess- und Instrumentierung-Diagramms ist mit einer Vorlage in Edraw zu beginnen.

Ziehen Sie ein Symbol aus Bibliotheken und legen Sie es auf das Zeichenblatt ab, verbinden Sie sie mit intelligenten Rohrleitungen, und ziehen Sie dann Ventile-Formen und Instrumente-Formen auf die Rohrleitungen.

Sie können einen Prozess-Instrumentierung-Diagramm nützlicher machen, indem Informationen neben der Ausrüstung, Rohrleitungen, Ventile und Instrumente hinzufügen. Wenn Sie die Diagramme ändern, können Sie neue Listen leicht erstellen.

Beispiele der Rohrleitungs- und Instrumentenfließschema

Hier sind einige R&I-Fließschema Beispiele, die von Edraw durchgeführt werden. Sie können diese kostenlos herunterladen und in Edraw PID Software nach Ihren Wünschen ändern und bearbeiten.
