Was ist ein Deckenspiegelplan?
1.1 Definition des Deckenspiegelplans
Ein Deckenspiegelplan ist eine architektonische Zeichnung, bei der der Deckenplan auf eine Ebene direkt unterhalb projiziert wird. So lässt sich die Anordnung der in oder an der Decke befindlichen Elemente – etwa Beleuchtung, HLK‑Komponenten oder Elektroinstallationen – klar darstellen.
Der Deckenspiegelplan ist Teil der Bauzeichnungen und zeigt die Position von Objekten wie Sprinklern, Rauchmeldern sowie weiteren mechanischen und elektrischen Bauteilen an der Decke. Er ist keine Spiegelung des Grundrisses. Auf Unterschiede gehen wir weiter unten ein.
Bildquelle: gstatic.com
1.2 Was beinhaltet ein RCP?
Ein Deckenspiegelplan (RCP) zeigt die Deckenkomponenten so, als würden sie auf den Boden reflektiert. Dargestellt wird dies mit standardisierten Symbolen. Ein RCP kann neben Grundelementen auch zusätzliche Geräte enthalten. Übliche RCP‑Bestandteile sind:
- Alarmanlagen
- Lüftungsöffnungen
- Lautsprecher
- Dekorative Elemente
- Beleuchtung
- Klimaanlage/HLK
- Sprinkleranlagen
Was ist der Zweck eines Deckenspiegelplans?
Ein Deckenspiegelplan (RCP) dient dazu, Ausrichtung und Position aller Deckenobjekte zu verstehen und zu koordinieren. Da die Decke auf eine Ebene darunter projiziert wird, betrachten wir sie quasi von oben. Das erleichtert die Planung von Leuchten, Sensoren, Lüftungsauslässen und weiteren Installationen und verhindert Konflikte mit dem Grundriss.
Symbole in einem Deckenspiegelplan
Unterschiedliche Symbole kennzeichnen elektrische, mechanische und telekommunikationstechnische Komponenten. Eine Einführung finden Sie hier: Deckenspiegelplan‑Symbole.
1. Beleuchtungssymbole
Umfasst verschiedene Arten von Leuchten, die an Decken oder Wänden installiert sind, z. B. Deckenleuchten, Wandleuchten, Downlights usw.
Bildquelle: EdrawMax Online
2. Elektro‑ und Telekommunikationssymbole
Umfasst elektrische Geräte wie Schalter, Leitungsschutzschalter usw. sowie Telekommunikationsanschlüsse wie Telefon‑ und Datenbuchsen oder Rauchmelder.
Bildquelle: EdrawMax Online
Deckenspiegelplan vs. Grundriss
1. Häufige Missverständnisse
Oft wird angenommen, ein Deckenspiegelplan sei Teil des Grundrisses oder eine gespiegelte Version davon. Beides stimmt nicht. Im Folgenden die Klarstellung:
1.1 Ein Deckenspiegelplan ist kein Teil des Grundrisses
RCPs vermeiden Überfrachtungen im Grundriss. Während der Grundriss das bauliche Layout abbildet, konzentriert sich der Deckenspiegelplan auf die Deckeninstallation. So bleiben beide Pläne übersichtlich und fachgerecht.
1.2 Ein Deckenspiegelplan ist kein gespiegelter Grundriss
Wenn Fachleute von „Boden‑Decken‑Bezug“ sprechen, meinen sie die abgestimmte Ausrichtung von Boden und Decke – nicht eine Spiegelung. Die Decke ergänzt den Grundriss, ohne ihn zu invertieren.
2. Unterschiede zwischen Deckenspiegelplänen und Grundrissen
Die folgende Tabelle zeigt die wichtigsten Unterschiede zwischen Deckenspiegelplan und Grundriss:
| Deckenspiegelplan | Grundriss |
| Plan der Decke, auf eine Ebene direkt darunter projiziert. | Darstellung des Grundrisses eines Geschosses. |
| Zeigt die Lage von Beleuchtung, HLK‑Elementen, Lüftungsauslässen, Sprinklern u. a. | Zeigt die Platzierung von Möbeln sowie Bauteilen wie Türen, Fenstern und Treppen. |
Beispiele für Deckenspiegelpläne
1. Deckenspiegelplan für ein Büro
Das folgende Bild zeigt einen Deckenspiegelplan für einen Besprechungsraum in einem Büro.
Klicken Sie hier, um diese Vorlage kostenlos online zu bearbeiten, ohne Anmeldung und ohne Download.
2. Deckenspiegelplan für eine Wohnung
Das folgende Bild zeigt den Deckenspiegelplan eines Wohnhauses. Im nächsten Abschnitt erfahren Sie, wie Sie einen eigenen Deckenspiegelplan erstellen.
Klicken Sie hier, um diese Vorlage kostenlos online zu bearbeiten, ohne Anmeldung und ohne Download. Wie erstellt man einen Deckenspiegelplan mit EdrawMax Online?
Im Folgenden erfahren Sie, wie Sie einen Deckenspiegelplan Schritt für Schritt erstellen. EdrawMax bietet dafür zahlreiche Vorlagen und arbeitet direkt im Browser – eine Installation ist nicht nötig.
Bevor Sie mit dem Zeichnen eines Deckenspiegelplans beginnen, sollten Sie die beteiligten Komponenten und Symbole kennen.
Machen Sie sich außerdem mit der Oberfläche Ihres Diagramm‑Tools vertraut. Die folgende Anleitung unterstützt Sie beim Einstieg.

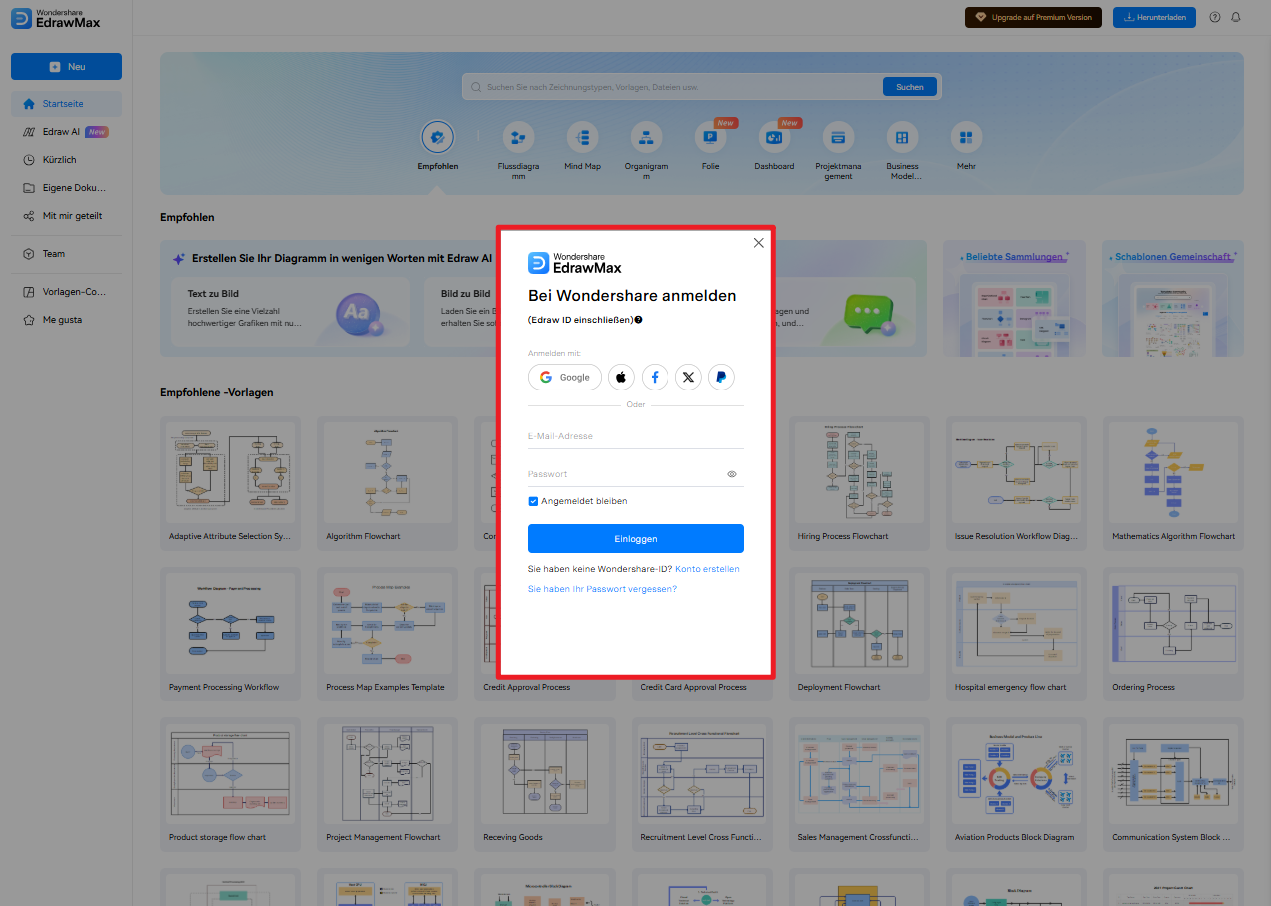

Schritt 1: Öffnen Sie in Ihrem Browser EdrawMax Online und melden Sie sich an.

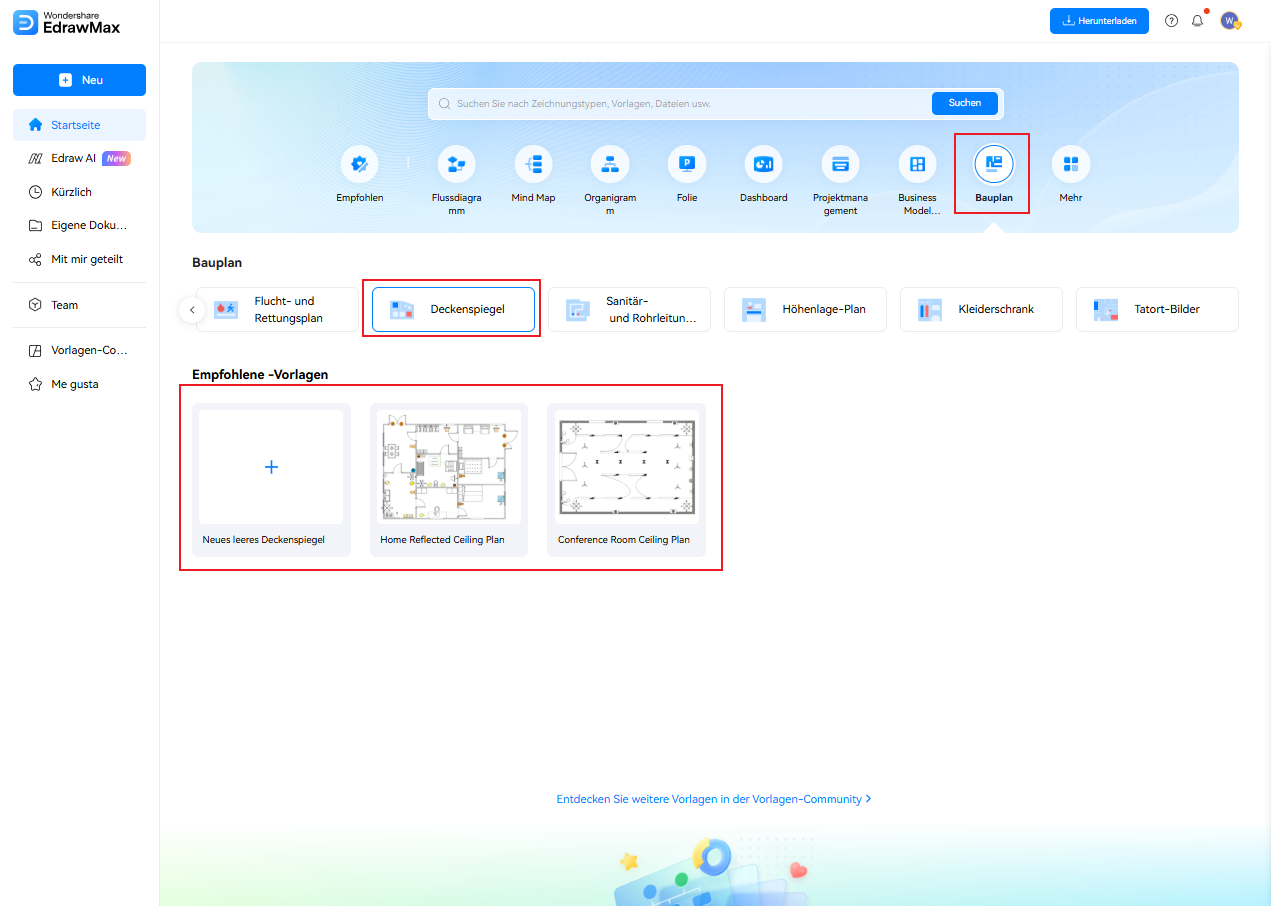

Schritt 2: Wählen Sie unter „Gebäudeplan“ den Eintrag „Deckenspiegelplan“.

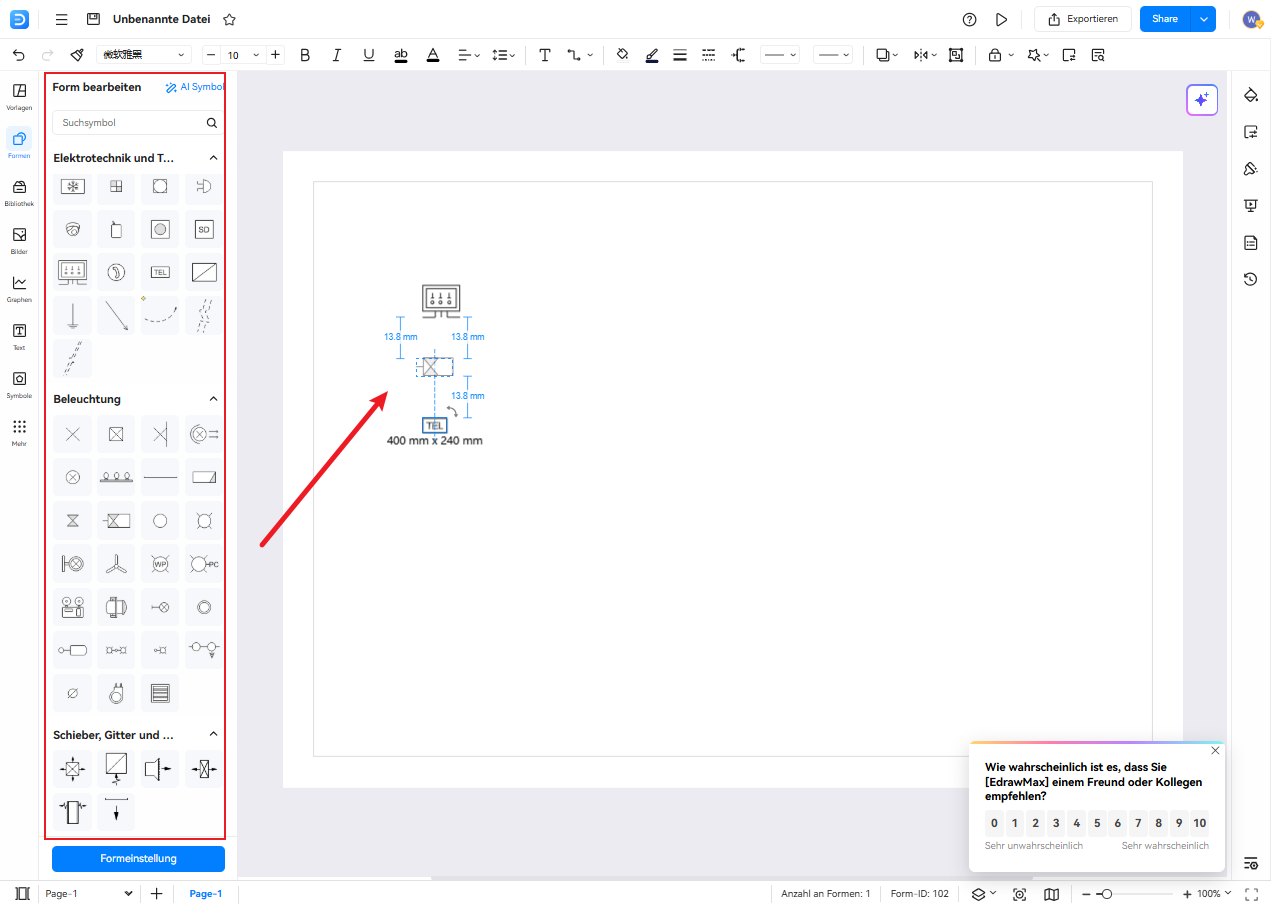

Schritt 3: Ziehen Sie die benötigten Symbole aus der Bibliothek auf die Zeichenfläche.

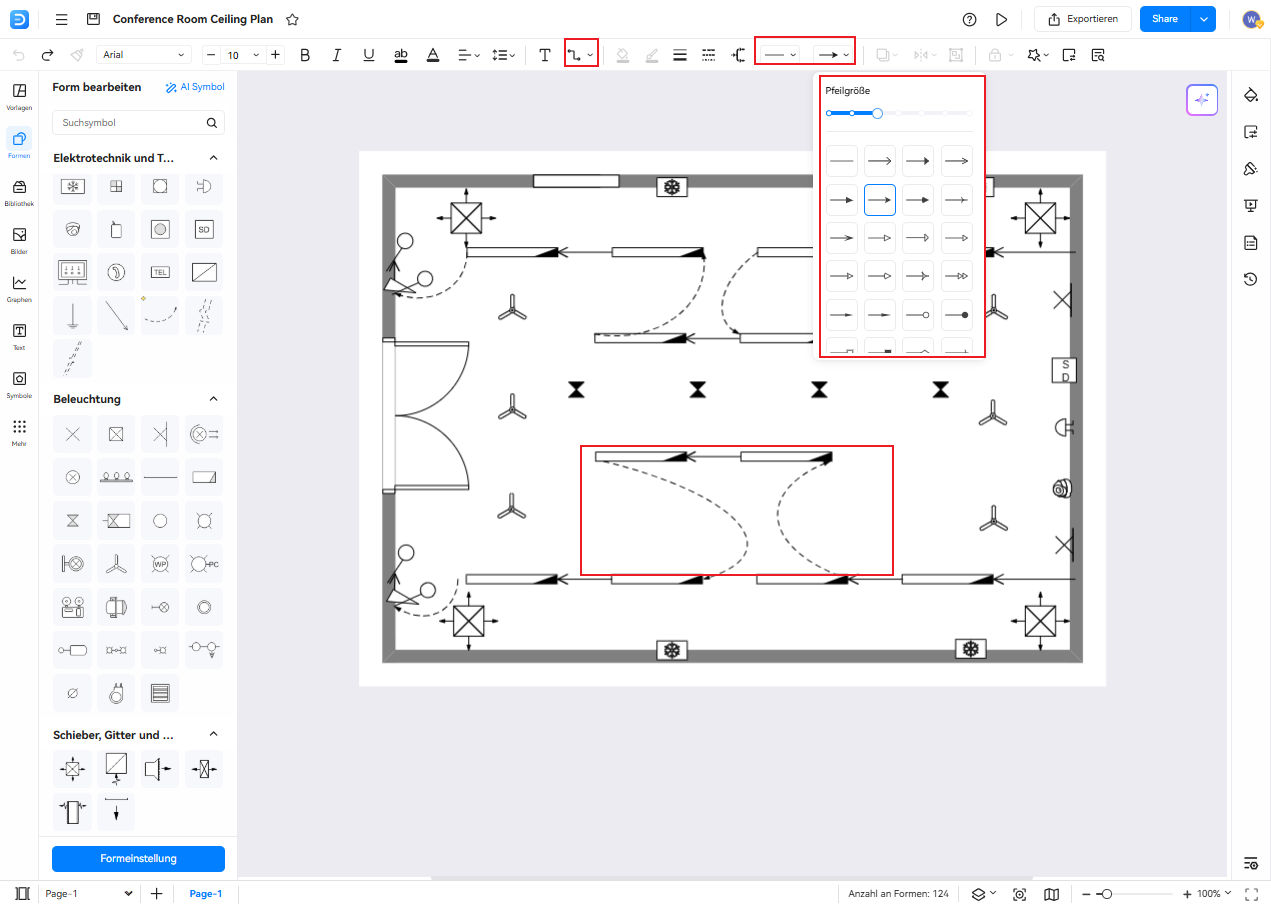

Schritt 4: Verbinden Sie die Symbole mit Konnektoren aus der Bibliothek oder fügen Sie Leitungen hinzu.

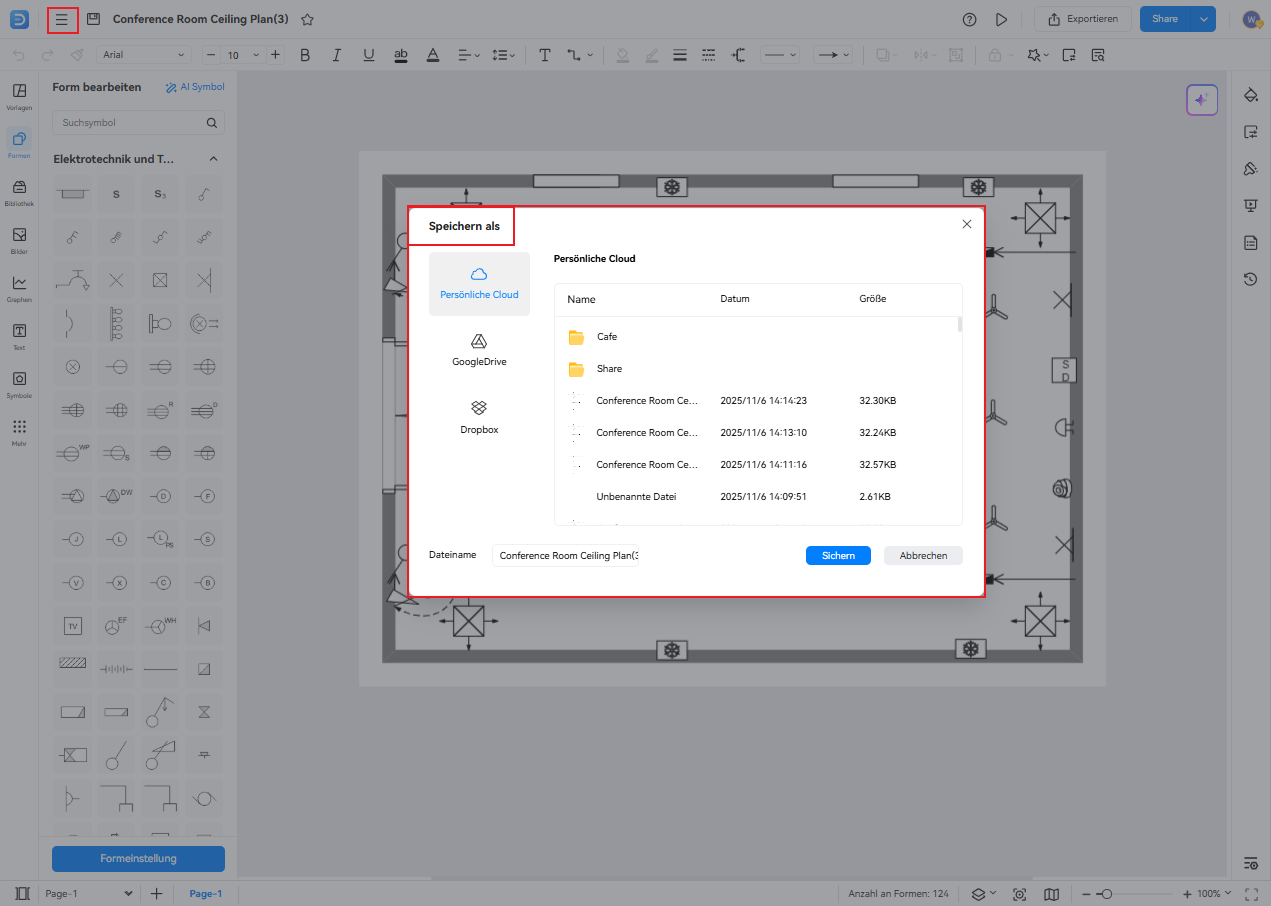

Schritt 5: Beschriften Sie die Symbole mit einer Legende und speichern Sie Ihr Projekt in der Cloud.
Tipps zur Erstellung eines attraktiven Deckenspiegelplans
- Bleiben Sie im Budget – nicht alles muss auf einmal erneuert werden.
- Innovativ ja, aber stets funktionsgerecht planen.
- Wählen Sie Stil und Detaillierungsgrad passend zu Ihren (oder den Kunden‑)Anforderungen.
- Maße immer doppelt prüfen; Abweichungen führen zu Fehlern in der Ausführung.
- Verwenden Sie Symbole korrekt und nur in notwendiger Anzahl; vermeiden Sie Überfrachtung.
Deckenspiegelplan‑Software
Für Renovierungen oder Neubauten unterstützt ein Deckenspiegelplan die präzise Planung aller Deckenbestandteile. Achten Sie auf exakte Platzierung und passende Symbolik, damit alle Gewerke reibungslos zusammenarbeiten.
EdrawMax Online stellt professionelle Vorlagen, umfangreiche Symbolbibliotheken und flexible Anpassungswerkzeuge bereit – so erstellen Sie Ihren RCP schnell und zuverlässig.
