Biologie kommt ohne Diagramme kaum aus. Sie helfen, die komplexen Prozesse zu verstehen, die in unseren Zellen ablaufen. Das Endomembransystem ist eines der komplexeren Systeme innerhalb der Zelle.
Ziel dieses Leitfadens ist es zu zeigen, wie sich ein Endomembransystem-Diagramm besonders einfach erstellen lässt. Ohne weitere Vorrede: Legen wir los.
In diesem Artikel
Was ist das Endomembransystem?
Das Endomembransystem gehört zu den komplexesten und zugleich wichtigsten Organisationssystemen in einer eukaryotischen Zelle. Es beschreibt ein Netzwerk aus inneren Membranen, die koordiniert zusammenarbeiten, um Proteine und Lipide in der Zelle zu modifizieren, zu verpacken und an ihre Zielorte zu transportieren.
Komponenten und Funktionen
Das Endomembransystem besteht aus mehreren membranumhüllten Organellen – insbesondere solchen, deren Membranen direkt verbunden sind oder kontinuierlich Material austauschen. Hier sind zentrale Bestandteile des Endomembransystems und ihre Funktionen:
- Kernhülle: Sie umgibt den Zellkern und dient als Ausgangspunkt des gesamten Systems. Sie ist mit dem ER verbunden und ermöglicht, dass mRNA den Zellkern verlassen kann.
- Endoplasmatisches Retikulum (ER): Ein ausgedehntes Netzwerk aus Tubuli und abgeflachten Membransäckchen. Das raue ER ist für Proteinsynthese und -modifikation verantwortlich, während das glatte ER vor allem der Lipidsynthese dient.
- Golgi-Apparat: Oft als „Postamt“ der Zelle bezeichnet. Er nimmt Materialien aus dem ER auf, modifiziert, sortiert, verpackt und markiert sie für die Zustellung innerhalb oder außerhalb der Zelle.
- Plasmamembran: Lipide und Proteine sind Bestandteile der Plasmamembran. Sie werden über ER und Golgi synthetisiert bzw. verarbeitet und über Vesikel zur Integration an die Membran transportiert.
- Vesikel und Vakuolen sind ebenfalls Teil dieses Systems und fungieren als Transportvehikel; Lysosomen dienen hingegen als „Recyclingzentrum“ der Zelle.
Transportweg vom ER zum Golgi-Apparat
Der Transportweg vom ER zum Golgi spielt eine zentrale Rolle beim Transport neu gebildeter Proteine aus dem endoplasmatischen Retikulum zum Golgi-Apparat zur weiteren Verarbeitung. Dieser Prozess stellt sicher, dass nur korrekt gefaltete Proteine das ER verlassen und präzise an den richtigen Ort gelangen. Das beruht auf Vesikelbildung, der Führung durch das Zytoskelett sowie der korrekten Membranfusion.
COPII- und COPI-Vesikel
COPII-Vesikel entstehen, wenn Sec-Coat-Proteine eine Knospung an der ER-Membran formen. Sie transportieren Proteine vom endoplasmatischen Retikulum zum Golgi-Apparat.
Rezeptoren stellen sicher, dass nur ausgewählte Fracht (Cargo) in diese Vesikel gelangt. Das unterstützt Qualität und Effizienz.
Der retrograde Transport wird durch COPI vermittelt. Entwichene ER-residente Proteine werden zur Wiederverwertung zurücktransportiert.
Dieser Rückfluss erhält die Enzymverteilung im Golgi aufrecht und unterstützt die kontinuierliche Proteinverarbeitung.
Ein ausgewogenes Zusammenspiel von COPI- und COPII-Aktivität trägt dazu bei, die Funktion sowohl des Golgi-Apparats als auch des endoplasmatischen Retikulums zu erhalten.
Vesikulärer Transport
Nach der Knospung bewegen sich Vesikel entlang von Mikrotubuli – gesteuert durch Motorproteine wie Dynein und Kinesin. Diese Motorproteine sorgen für Geschwindigkeit und Richtung, damit Vesikel rechtzeitig den Golgi erreichen.
Am Golgi identifizieren Tethering-Komplexe wie TRAPP- und COG-Komplexe Vesikel bereits aus der Distanz und helfen, sie für das Andocken korrekt zu positionieren. Diese frühe Erkennungsphase verhindert, dass Vesikel an falschen Orten fusionieren.
Anschließend vermitteln SNARE-Proteine die Membranfusion: Sie bilden eng gekoppelte Komplexe, die Vesikel- und Golgi-Membran zusammenführen. Durch dieses Fusionsereignis wird die Fracht in das Golgi-Lumen freigesetzt und kann verarbeitet werden.
Jede Phase wird durch regulatorische GTPasen koordiniert, sodass Vesikel nur zur richtigen Zeit am richtigen Ort fusionieren. Dadurch bleibt die Integrität des intrazellulären Transports erhalten.
Golgi-Verarbeitung und Lysosomenbildung
Nachdem Proteine im Golgi-Apparat angekommen sind, durchlaufen sie entscheidende Veränderungen, die ihre spätere Struktur und ihren Zielort bestimmen. In jedem Abschnitt des Golgi befinden sich Enzyme, die chemische Eigenschaften und Kohlenhydratgruppen modifizieren.
Diese Modifikationen bereiten Proteine auf die Weiterleitung zu anderen Organellen, die Membranintegration oder die Sekretion vor. Indem der Golgi Enzyme der zellulären Verdauung markiert, spielt er außerdem eine wichtige Rolle bei der Lysosomenbildung und gewährleistet so einen geordneten Abbau sowie das Recycling zellulärer Bestandteile.
Proteinmodifikation
Eine der häufigsten Veränderungen ist die Glykosylierung – also das Hinzufügen oder Umgestalten von Kohlenhydratketten. Diese Modifikationen beeinflussen unter anderem Proteinfaltung, die Erkennung durch Immunzellen sowie Interaktionen mit extrazellulären Komponenten.
Auch die Phosphorylierung im Golgi beeinflusst Enzymfunktion, Rezeptorsignale und Transportentscheidungen. Je nach Phosphorylierungsstatus können Proteine bestimmten Transportwegen zugeordnet werden.
Die Sulfatierung erhöht die funktionelle Spezifität von Proteinen – insbesondere bei Proteinen, die an Hormonwirkung und Zell-Zell-Kommunikation beteiligt sind.
Da jeder Abschnitt der Golgi-Zisternen Enzyme für unterschiedliche Stufen der Proteinreifung enthält, sorgt die sequenzielle Organisation der Zisternen für eine geordnete Verarbeitung.
Eine korrekte Proteinmodifikation stellt sicher, dass Proteine in die richtigen Organellen, Membrandomänen oder in den extrazellulären Raum gelangen.
Lysosomaler Transportweg
Golgi-Enzyme fügen Proteinen, die zu Lysosomen transportiert werden sollen, ein Mannose-6-phosphat-(M6P)-Signal hinzu. Diese Markierung kennzeichnet sie als lysosomale Hydrolasen und verhindert, dass sie versehentlich sekretiert werden.
Die markierten Enzyme werden von M6P-Rezeptoren erkannt, die bei der Sortierung in Vesikel helfen, die aus dem trans-Golgi-Netzwerk hervorgehen. Diese Vesikel besitzen in der Regel Clathrin-Hüllen, die den Transport unterstützen.
Beim Fusionieren mit frühen Endosomen führt das saure Milieu zur Dissoziation von Enzym und Rezeptor; die Rezeptoren können anschließend zum Golgi zurückrecycelt werden.
Wenn Endosomen zu Lysosomen reifen, werden saure Hydrolasen vollständig aktiviert und beginnen, unerwünschte Substanzen abzubauen.
Defekte in diesem Transportweg können zu lysosomalen Speicherkrankheiten führen – ein Hinweis darauf, wie wichtig eine präzise, Golgi-vermittelte Sortierung ist.
Eine effiziente Lysosomenbildung ist entscheidend, um das zelluläre Recycling aufrechtzuerhalten und die Anreicherung beschädigter Organellen sowie Makromoleküle zu verhindern.
Schritt-für-Schritt-Anleitung: Endomembransystem-Diagramm erstellen
Mit einem klaren Plan und den passenden Tools können Sie nun Schritt für Schritt ein gut strukturiertes Endomembransystem-Diagramm erstellen. Folgen Sie den unten aufgeführten Schritten, um Ihr Diagramm umzusetzen.

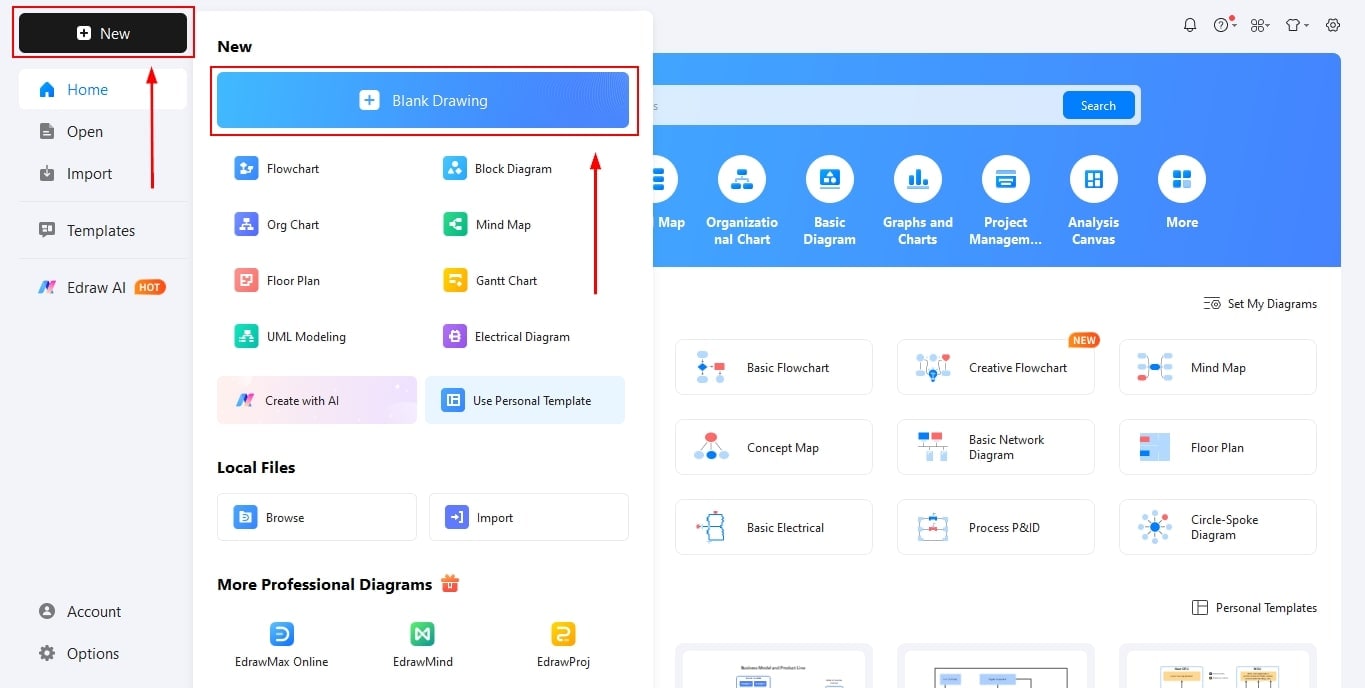

Schritt 1 Tool öffnen und loslegen
- Starten Sie Ihre bevorzugte Diagrammsoftware, z. B. EdrawMax, und wählen Sie im Dashboard „Neues Diagramm“.
- Wählen Sie eine leere Zeichenfläche oder eine biologiebezogene Vorlage, damit ausreichend Platz und ein sauberes Layout für Zellkomponenten vorhanden sind.
- Legen Sie Seitengröße und Ausrichtung fest (am besten eignet sich das Querformat), damit alle Organellen des Endomembransystems klar dargestellt werden können.

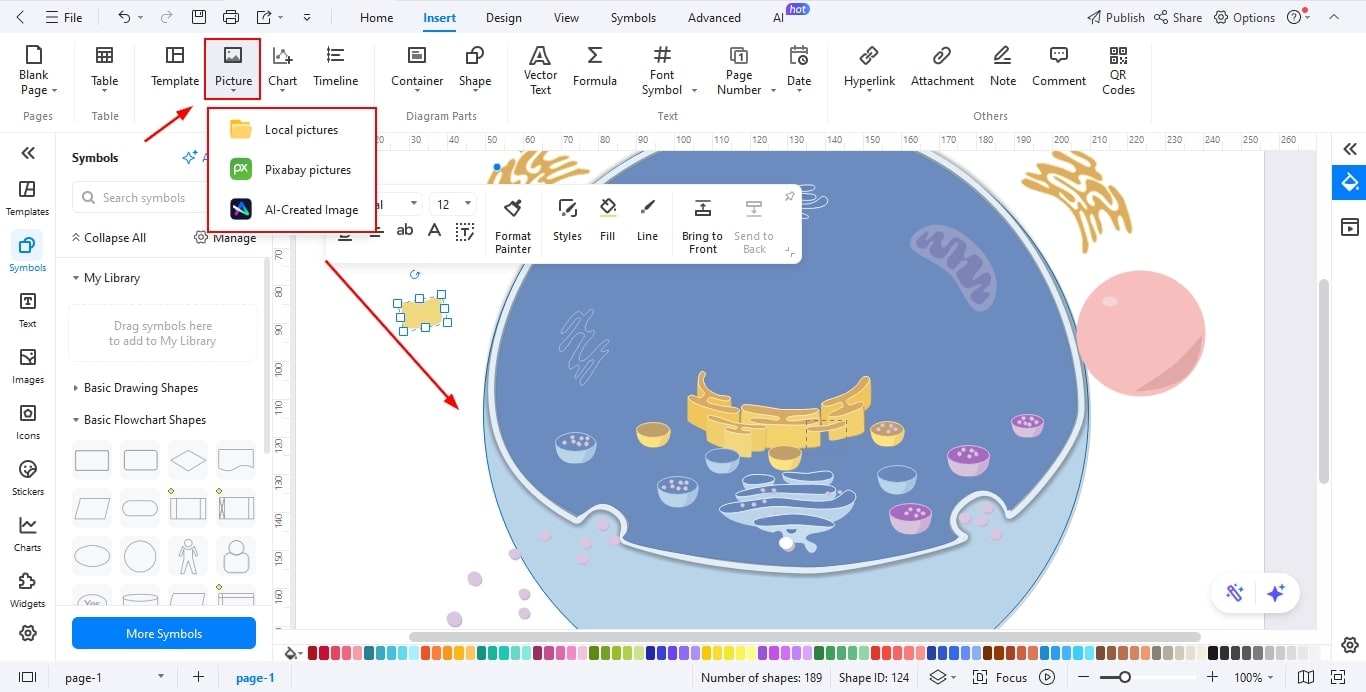

Schritt 2 Elemente und Bilder auf der Zeichenfläche hinzufügen
- Nutzen Sie die Symbolbibliothek oder die Suchleiste, um zentrale Bestandteile des Endomembransystems einzufügen, z. B. Zellkern, endoplasmatisches Retikulum (rau und glatt), Golgi-Apparat, Vesikel, Lysosomen und Plasmamembran.
- Ziehen Sie hochwertige Bilder oder Vektorformen per Drag-and-drop auf die Zeichenfläche, um eine saubere und professionelle Optik zu erzielen.
- Achten Sie darauf, dass jedes Element visuell klar unterscheidbar ist, damit Betrachterinnen und Betrachter die Organellen leicht identifizieren können.

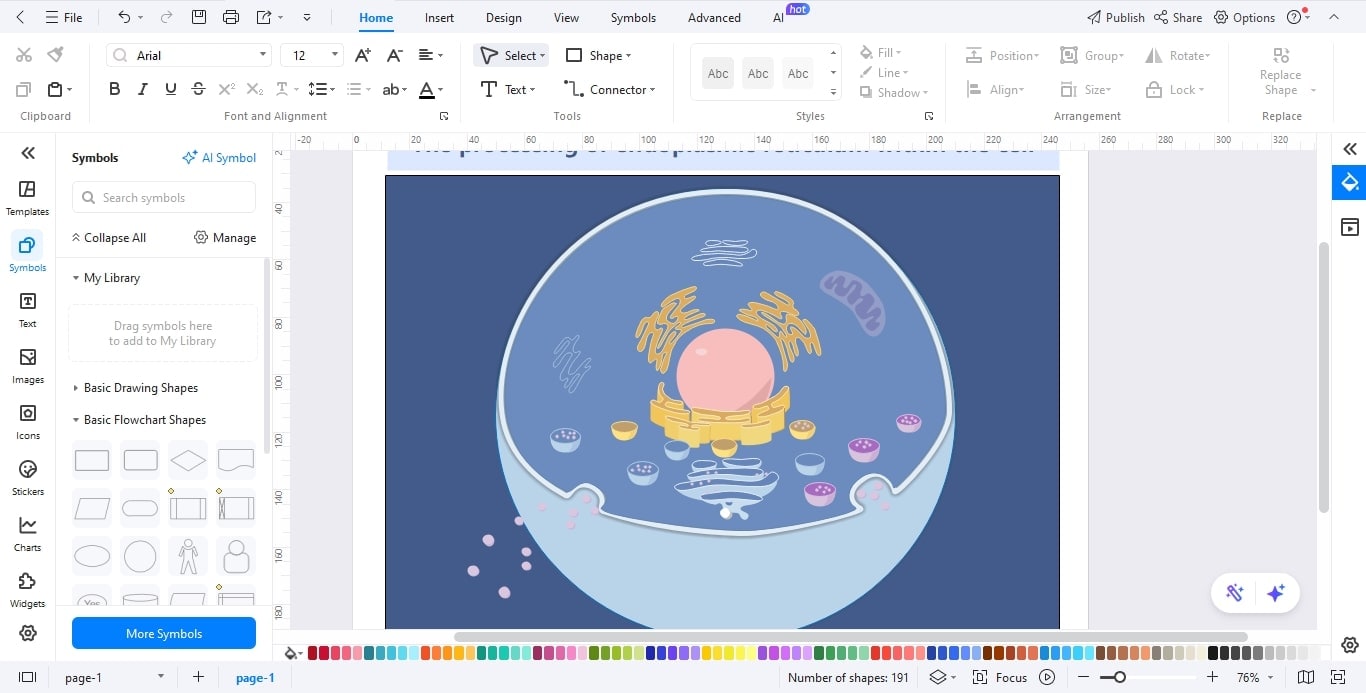

Schritt 3 Bilder anordnen
- Ordnen Sie die Organellen in einem logischen Ablauf an, der die Bewegung von Proteinen und Lipiden innerhalb der Zelle widerspiegelt.
- Platzieren Sie den Zellkern nahe der Mitte, gefolgt von endoplasmatischem Retikulum, Golgi-Apparat und Vesikeln in der passenden Reihenfolge.
- Passen Sie Größe, Ausrichtung und Abstände an, damit das Diagramm ausgewogen wirkt und nicht überladen ist.

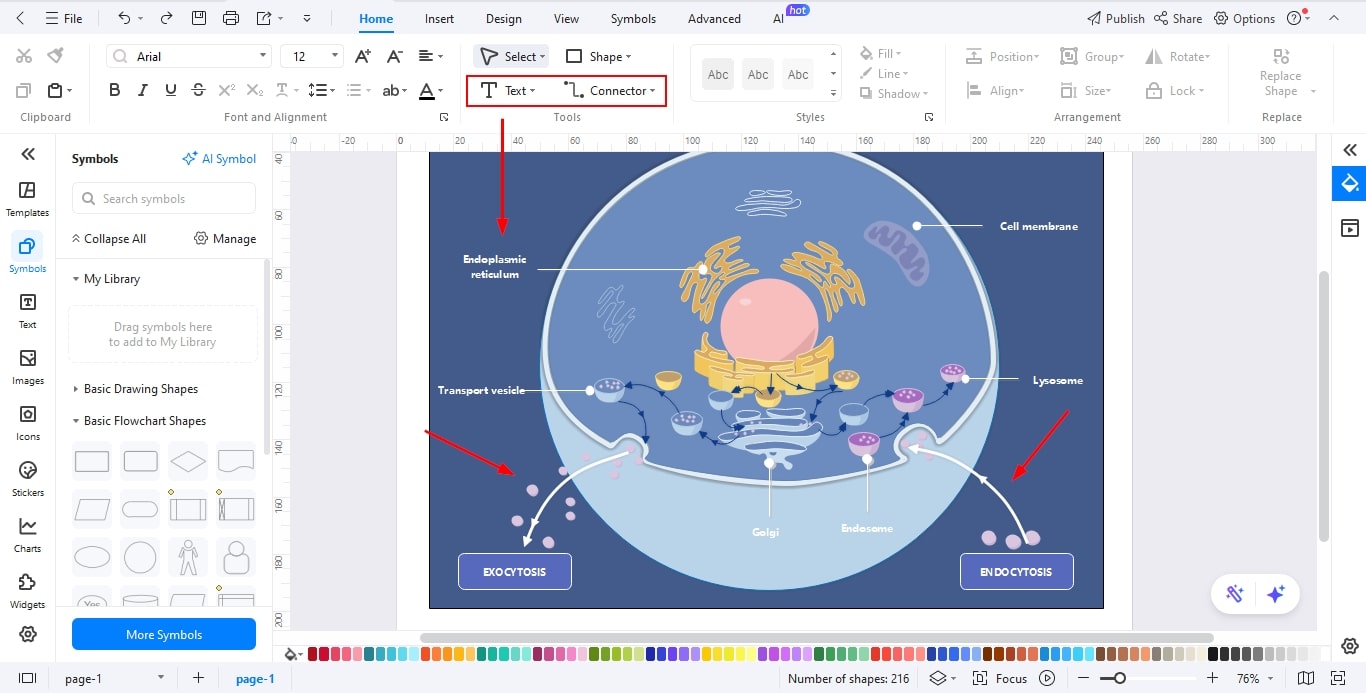

Schritt 4 Text hinzufügen und wichtige Bereiche beschriften
- Fügen Sie gut lesbare Textbeschriftungen für jedes Organell hinzu – mit einheitlicher Formatierung.
- Ergänzen Sie kurze Erklärungen zur Funktion der einzelnen Komponenten, z. B. Proteinsynthese oder Transport.
- Nutzen Sie Pfeile oder Verbinder, um die Richtung des Materialflusses im Endomembransystem darzustellen.

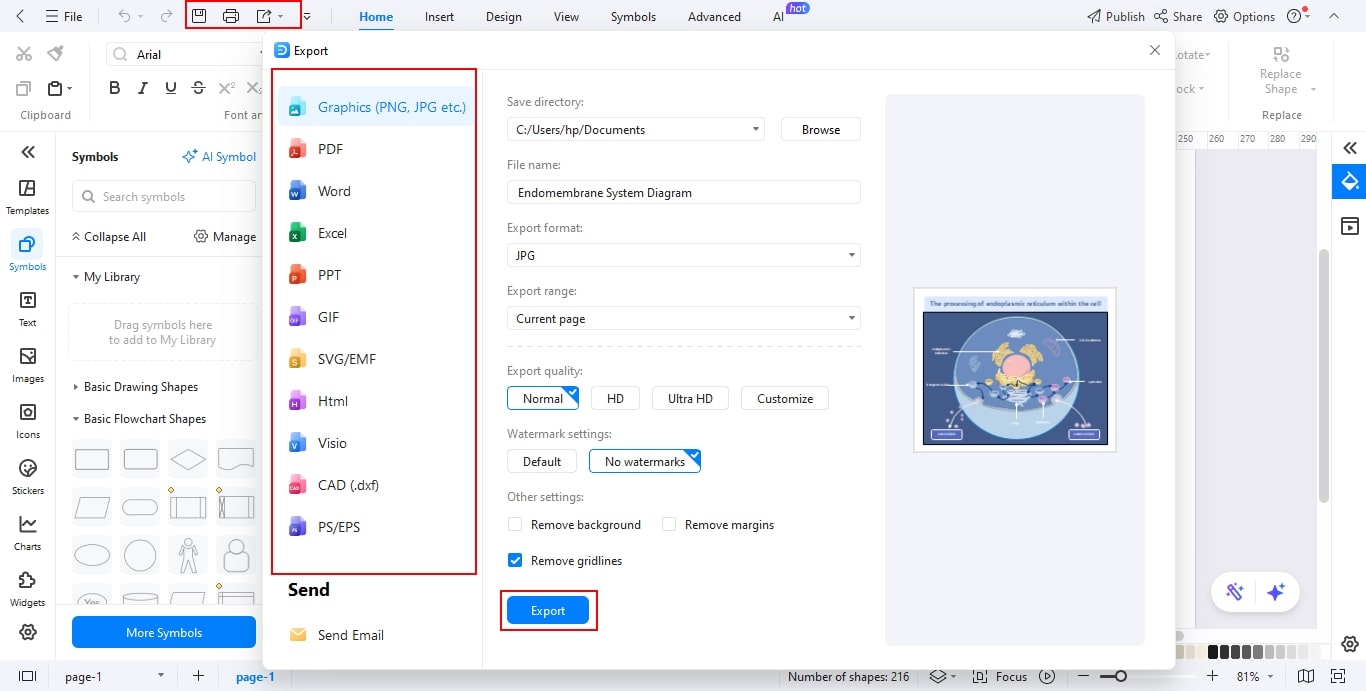

Schritt 5 Diagramm exportieren
- Prüfen Sie das Diagramm sorgfältig, damit alle Komponenten korrekt beschriftet und sauber ausgerichtet sind.
- Wählen Sie die Option Exportieren und anschließend ein passendes Format wie PNG, PDF oder JPEG – je nach Anwendungszweck.
- Speichern Sie das fertige Diagramm für Präsentationen, Aufgaben oder Lernunterlagen.

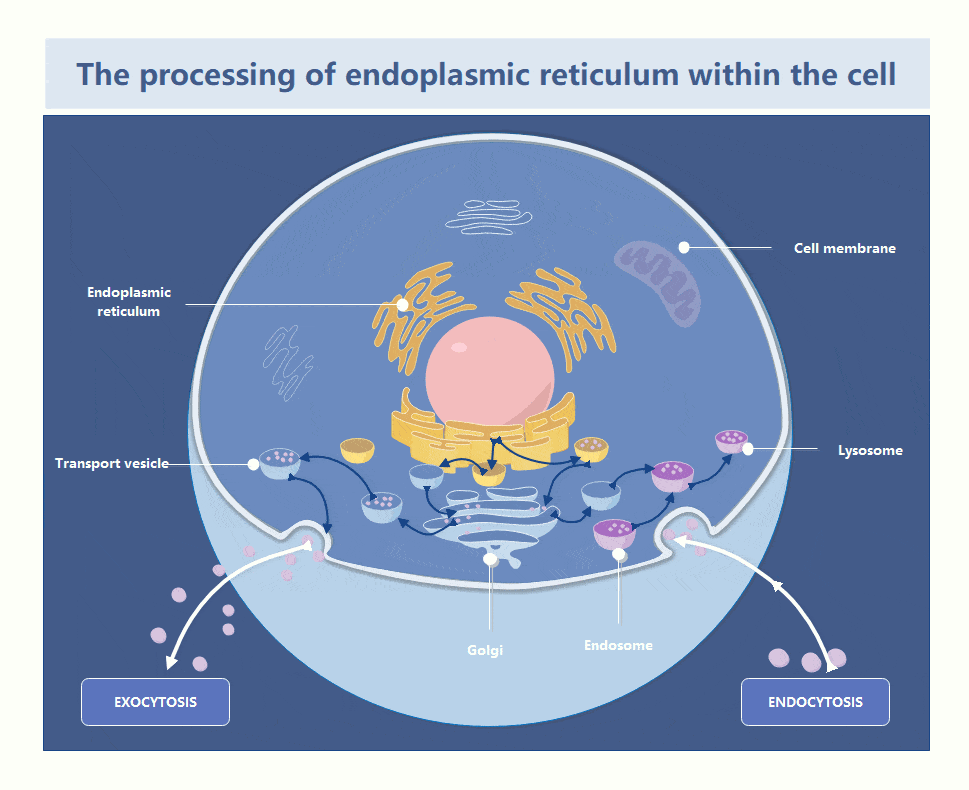

Tipp: Wenn Sie die visuelle Wirkung des Diagramms erhöhen möchten, können Sie es auch als GIF exportieren – wie dieses hier:
Fazit
Zusammenfassend ist das Endomembransystem nicht nur für die korrekte Funktion einer Zelle, sondern auch für ihr Überleben entscheidend. Ein detailliertes und sauber beschriftetes Diagramm erleichtert es, dieses komplexe System zu verstehen. EdrawMax ist ein vielseitiges Diagramm-Tool, mit dem Sie solche Darstellungen erstellen können – probieren Sie es gern beim nächsten Biologie-Diagramm aus.
