UML 다이어그램 종류부터 AI 작성법까지, 이 글 하나면 끝!

혹시 복잡한 시스템 구조를 설명하다가 팀원들의 멍한 표정을 본 적 있으신가요?
단순히 코드를 보여주거나 말로 설명하는 건 분명 한계가 있죠.

이럴 때 가장 강력한 해결책이 바로 UML 다이어그램입니다. 복잡한 시스템 구조와 흐름을 한 장의 이미지로 정리해 주기 때문에, 팀원 간 소통은 물론 설계 품질까지 한 단계 끌어올릴 수 있거든요.

하지만 문제는 직접 UML 다이어그램을 그리기는 쉽지 않다는 점이예요. 그래서 오늘은 UML 다이어그램의 개념부터 실전 제작 방법, 그리고 AI 활용 팁까지 차근차근 정리해 드리겠습니다.

UML 다이어그램을 제대로 활용하려면 먼저 UML 다이어그램이 무엇인지, 왜 사용하는지를 정확히 이해하는 게 중요합니다.
막연히 개발자들만 쓰는 도구라고 생각했다면, 이 부분에서 생각이 조금 달라질 거예요.

✅ 1) UML 다이어그램의 정의

UML(Unified Modeling Language)은 소프트웨어 시스템의 구조와 동작, 관계를 시각적으로 표현하기 위한 표준 모델링 언어입니다.
쉽게 말해, 코드나 긴 설명 대신 기호와 도형을 활용해 시스템을 한눈에 보여주는 설계도라고 보시면 됩니다.

✅ 2) UML 다이어그램을 사용하는 목적

UML 다이어그램의 가장 큰 목적은 단순합니다. “복잡한 내용을 누구나 이해할 수 있게 만드는 것”이죠.

특히 다음과 같은 상황에서 UML 다이어그램의 가치가 확실히 드러납니다.

• 개발자, 기획자, 디자이너 간의 소통이 필요한 경우
• 시스템 구조를 문서로 명확히 남겨야 할 때
• 개발 전에 설계를 검토하고 문제를 미리 발견하고 싶을 때

말로 설명하면 10분 걸릴 내용을 UML 다이어그램 한 장이면 10초 만에 전달할 수 있다는 점, 이게 바로 많은 팀이 UML을 사용하는 이유입니다.

✅ 3) UML 다이어그램의 핵심 장점

UML 다이어그램이 꾸준히 사용되는 데에는 분명한 이유가 있습니다.

① 복잡한 구조를 직관적으로 표현

텍스트로는 이해하기 어려운 시스템 구조도 도형과 선만으로 빠르게 파악할 수 있습니다.

② 팀 간 커뮤니케이션 효율 향상

개발자뿐만 아니라 비개발 직군도 같은 그림을 보며 논의할 수 있어 오해를 줄여줍니다.

③ 설계 단계에서 오류를 미리 발견

구현 전에 흐름과 구조를 시각화하면 논리적 문제나 누락된 기능을 사전에 확인할 수 있습니다.

④ 문서화와 유지보수가 쉬워짐

UML 다이어그램은 프로젝트가 끝난 후에도 시스템을 이해하는 중요한 자료로 활용됩니다.

⑤ 표준화된 표현 방식

UML은 국제 표준이기 때문에 누가 보더라도 일정 수준 이상의 이해가 가능합니다.

이런 장점 덕분에 UML 다이어그램은 대규모 프로젝트뿐만 아니라, 소규모 서비스 기획이나 개인 프로젝트에서도 점점 더 많이 활용되고 있습니다.

UML 다이어그램이 어렵게 느껴지는 가장 큰 이유는 종류가 많고 이름이 헷갈리기 때문입니다.
하지만 걱정할 필요는 없습니다. 모든 UML 다이어그램을 다 외울 필요는 없고, “이럴 때 이 다이어그램을 쓰면 된다” 정도만 알아도 충분합니다.

아래에서 실무와 학습에서 가장 많이 사용되는 UML 다이어그램 유형을 핵심만 콕 집어 소개해 드릴게요.

1. 클래스 다이어그램 (Class Diagram)

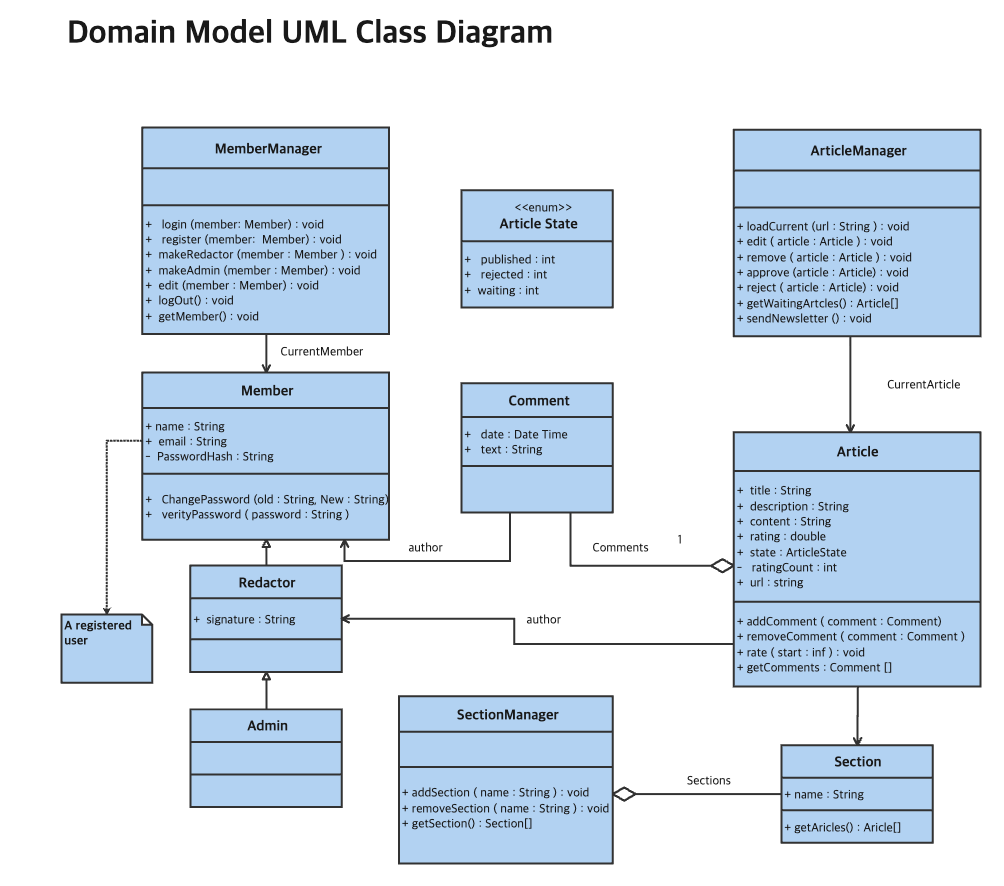

클래스 다이어그램은 UML 다이어그램의 기본이자 핵심입니다. 시스템을 구성하는 클래스, 속성, 메서드, 그리고 클래스 간의 관계를 표현합니다.

👉 “이 시스템은 어떤 구성요소로 이루어져 있지?”를 정리할 때 활용합니다.

2. 시퀀스 다이어그램 (Sequence Diagram)

시퀀스 다이어그램은 객체들이 어떤 순서로 메시지를 주고받는지를 시간 흐름에 따라 보여줍니다.

👉 “이 기능이 어떤 순서로 실행될까?”를 설명할 때 효과적입니다.

3. 유스케이스 다이어그램 (Use Case Diagram)

유스케이스 다이어그램은 사용자(Actor)와 시스템 간의 상호작용을 중심으로 표현합니다.

👉 “사용자가 이 시스템으로 무엇을 할 수 있지?”를 정의할 때 적합합니다

4. 액티비티 다이어그램 (Activity Diagram)

액티비티 다이어그램은 업무나 프로세스의 흐름을 순서도처럼 표현하는 다이어그램입니다.

👉 “이 작업은 어떤 단계로 진행될까?”를 정리할 때 유용합니다.

5. 협력 다이어그램 (Collaboration Diagram)

협력 다이어그램은 객체 간의 관계와 상호작용 구조를 중심으로 보여줍니다.

👉 “어떤 객체들이 서로 협력하고 있지?”를 파악할 때 사용합니다.

6. 배치 다이어그램 (Deployment Diagram)

배치 다이어그램은 시스템이 실제로 어떻게 배포되는지를 표현합니다.

👉 “이 시스템은 어떤 환경에서 실행될까?”를 설명할 때 적합합니다.

7. 상태 다이어그램 (State Diagram)

상태 다이어그램은 객체가 어떤 상태를 거치며 변화하는지를 표현합니다.

👉 “이 객체는 어떤 상태로 변할 수 있을까?”를 표현할 때 활용합니다.

8. 컴포넌트 다이어그램 (Component Diagram)

컴포넌트 다이어그램은 시스템을 구성하는 모듈 또는 컴포넌트 간의 의존 관계를 보여줍니다.

👉 “이 시스템은 어떤 모듈로 구성되어 있지?”를 정리할 때 사용합니다.

이처럼 UML 다이어그램은 목적에 따라 선택해서 사용하는 도구입니다.
모든 다이어그램을 한 번에 쓰기보다, 필요한 유형을 골라 활용하는 것이 훨씬 효율적이죠.

UML 다이어그램을 어렵게 느끼는 이유는 기호나 규칙 때문이 아니라 어디서부터 시작해야 할지 모르기 때문인 경우가 많습니다.

하지만 아래 4단계 작성법만 기억해두면, 처음 UML 다이어그램을 그리는 분도 충분히 깔끔하게 완성할 수 있습니다.

1단계: 목적부터 명확히 정하기

가장 먼저 해야 할 일은 이 UML 다이어그램으로 무엇을 설명하려는지를 정하는 것입니다.
이 목적에 따라 클래스 다이어그램, 시퀀스 다이어그램, 유스케이스 다이어그램 등 선택해야 할 UML 유형이 자연스럽게 결정됩니다.

2단계: 핵심 요소만 먼저 정리하기

다이어그램을 그리기 전에 텍스트로 핵심 요소를 먼저 정리해보세요.
예를 들어 클래스 다이어그램이라면, 각 클래스의 주요 역할은 무엇인지, 클래스 간 관계는 어떤지 정리합니다. 이렇게 간단한 메모만 있어도 실제 다이어그램 작성 속도가 훨씬 빨라집니다.

3단계: 툴을 활용해 빠르게 시각화하기

손으로 그리거나 복잡한 툴을 쓰기보다는 UML 다이어그램 전용 툴을 활용하면 훨씬 수월합니다.
특히 템플릿과 자동 정렬 기능이 있는 툴을 사용하면 구조만 고민하면 되기 때문에 실수도 줄어듭니다.

4단계: 공유와 수정까지 고려하기

UML 다이어그램은 혼자 보기 위한 그림이 아니라, 함께 보는 설계도입니다.
팀원과 공유했을 때 이해가 되는지, 설명 없이도 흐름이 보이는지 이 두 가지만 점검해도 훨씬 실용적인 UML 다이어그램이 됩니다.

UML 다이어그램을 직접 그리려다 보면 기호 배치, 정렬, 관계 설정 때문에 생각보다 시간이 많이 걸립니다.
이럴 때 이드로우맥스(EdrawMax)의 AI 기능을 활용하면 설계 아이디어만 정리해도 다이어그램을 훨씬 빠르게 완성할 수 있습니다.

초보자도 따라 하기 쉬운 순서로 정리해볼게요.

Step1 Edraw AI 시작하기

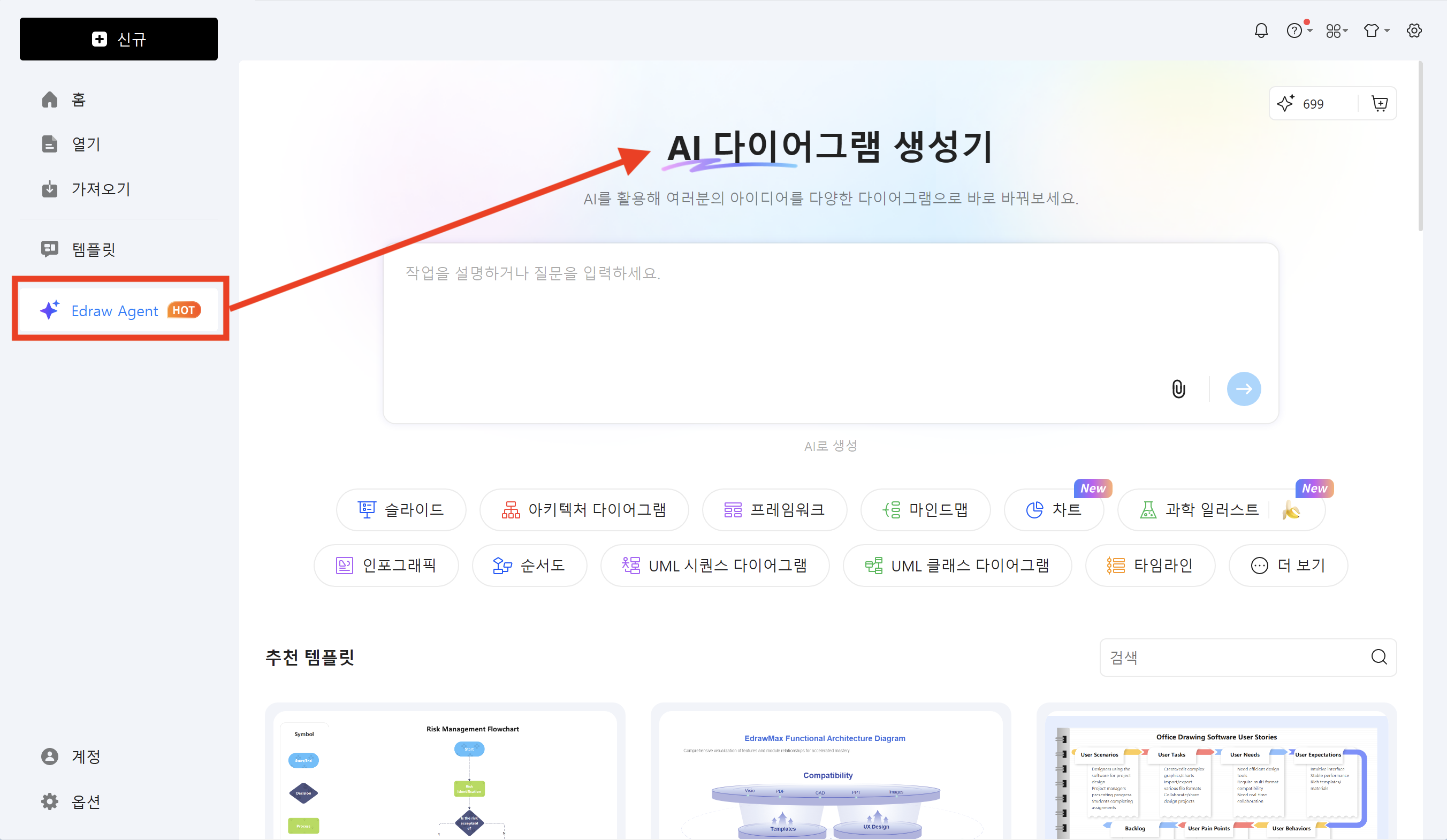

• 이드로우맥스 좌측 패널에서 [Edraw Agent]를 클릭하면 AI 다이어그램 생성기가 시작됩니다.

Step2 UML 다이어그램 생성

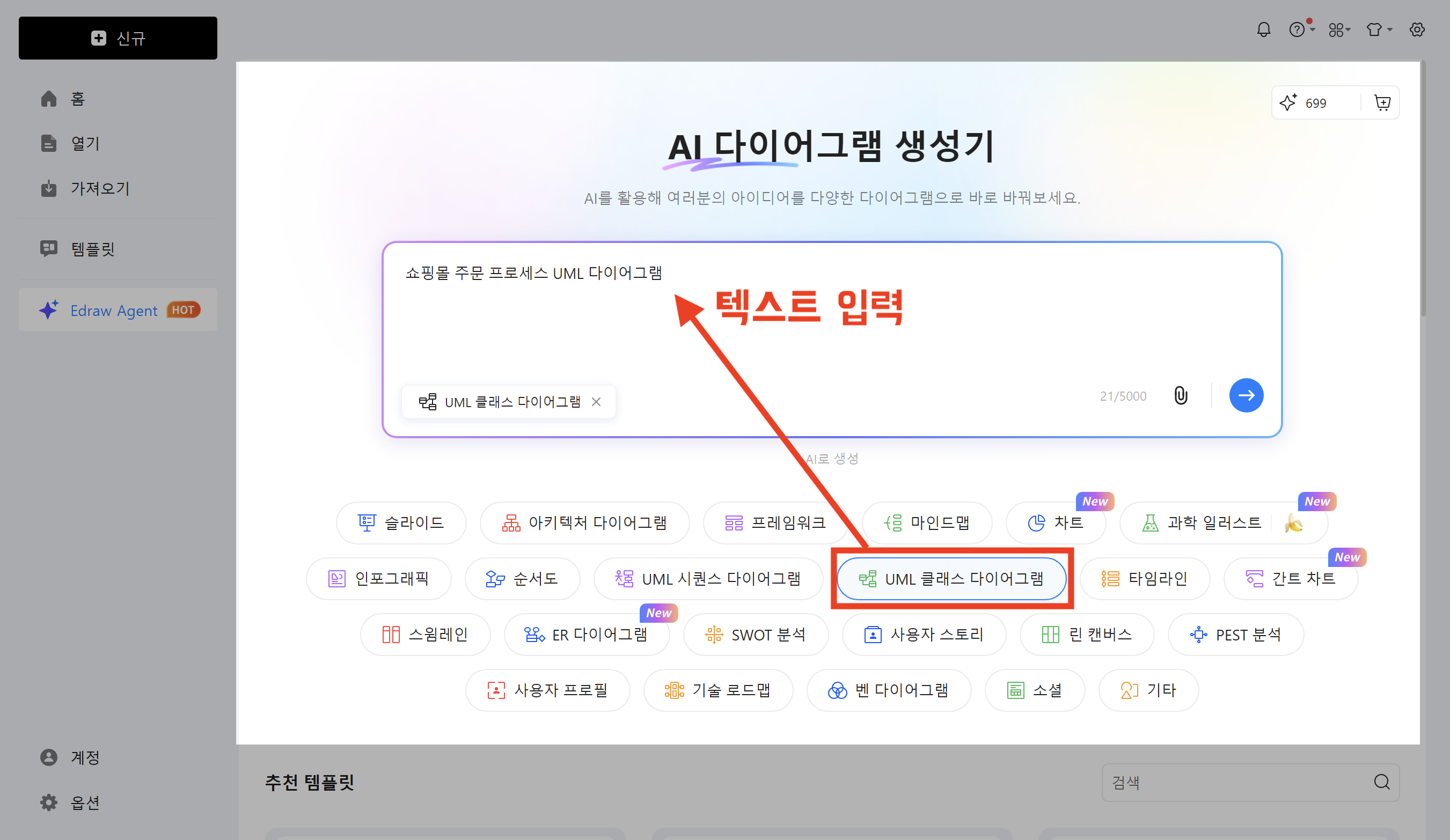

• UML 유형을 선택하고, 입력 창에 만들고 싶은 UML 다이어그램에 대한 설명을 입력합니다. 그러면 Edraw AI가 자동으로 다이어그램을 생성해 줍니다.

Step3 AI가 생성한 다이어그램 확인 및 수정

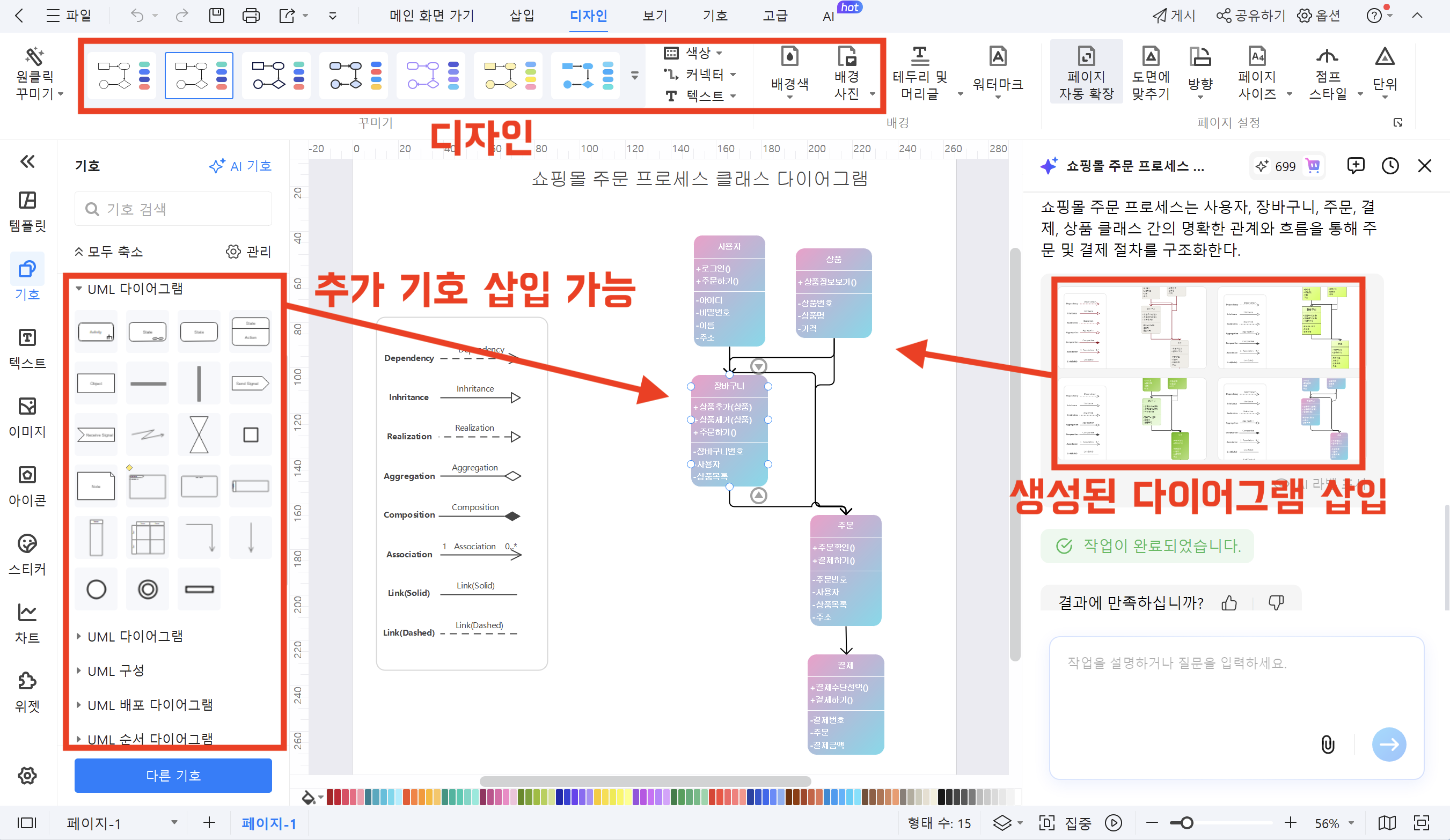

• 자동 생성된 UML 다이어그램을 캔버스에 추가한 뒤, 필요에 따라 요소를 추가하거나 수정합니다.

Step4 공유 및 내보내기

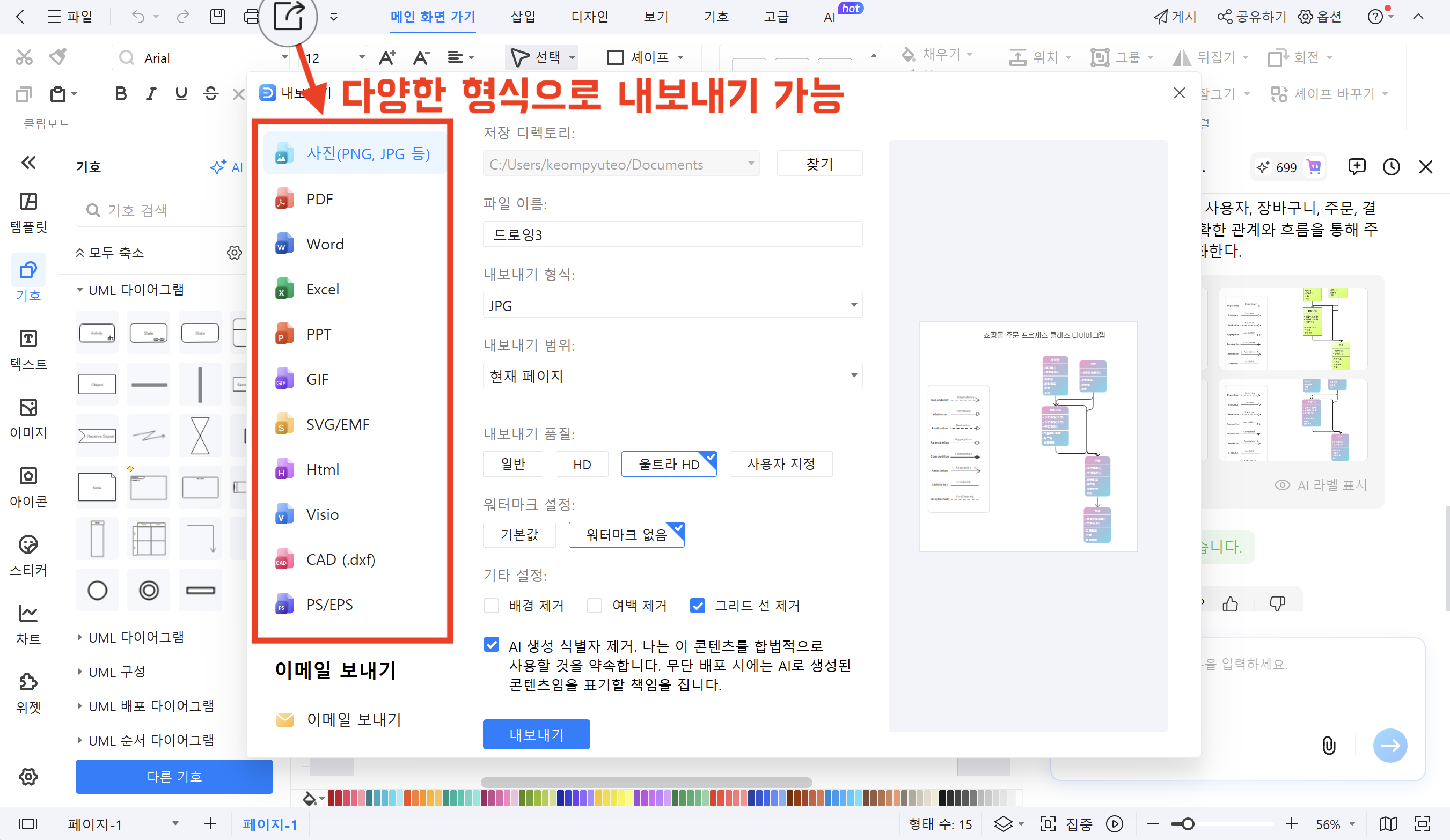

• 완성된 UML 다이어그램은 이미지(PNG, JPG), PDF, PPT, Word 문서 등 다양한 형식으로 바로 활용할 수 있습니다. 팀 회의 자료, 기획 문서, 개발 문서에 추가 작업 없이 바로 삽입 가능하다는 점도 큰 장점입니다.

UML 다이어그램은 “어떻게 그리느냐”만큼이나 “어떤 툴을 쓰느냐”가 중요합니다. 같은 내용을 그려도 툴에 따라 작업 속도와 완성도가 크게 달라지거든요.

그렇다면 많은 사용자들이 UML 다이어그램 툴로 이드로우맥스(EdrawMax)를 선택하는 이유는 무엇일까요?
핵심만 5가지로 정리해보겠습니다.

1. UML 초보자도 바로 시작할 수 있는 구조

이드로우맥스(EdrawMax)는 처음 UML 다이어그램을 접하는 사람을 기준으로 설계된 툴입니다.
UML 유형별 템플릿을 제공하고, 복잡한 설정 없이 바로 편집이 가능하기 때문에 프로그래밍 지식이 없어도 쉽게 접근할 수 있습니다.

2. Edraw AI로 작업 시간 대폭 단축

UML 다이어그램을 그릴 때 가장 오래 걸리는 단계는 ‘처음 구조 잡기’입니다.
Edraw AI는 이 과정을 자동화해 아이디어 → 다이어그램 전환 속도를 확 줄여줍니다.

3. UML 표준 기호와 라이브러리 완비

이드로우맥스(EdrawMax)는 UML 표준에 맞는 기호와 요소를 모두 제공합니다.
표현 방식이 틀릴까 걱정하지 않아도 되어 설계 내용에만 집중할 수 있습니다.

4. 협업과 문서화에 강한 확장성

UML 다이어그램은 개인 작업보다 공유와 협업에서 더 큰 장점을 발휘합니다.
이드로우맥스(EdrawMax)는 PDF, 이미지, PPT, Word 등 다양한 형식으로 내보내기가 가능해 기획 문서와 개발 문서에 바로 활용 가능합니다.

5. UML 외 다양한 다이어그램까지 한 번에

UML 다이어그램은 더 이상 개발자만을 위한 어려운 설계 도구가 아닙니다. 복잡한 시스템과 아이디어를 누구나 이해할 수 있는 이미지로 정리해 주는, 디지털 시대에 꼭 필요한 소통 도구라고 할 수 있습니다.

중요한 건 완벽하게 그리는 것이 아니라, 목적에 맞는 UML 다이어그램을 선택하고, 핵심만 명확하게 표현하는 것입니다.
그리고 그 과정을 훨씬 쉽고 빠르게 만들어주는 도구가 바로 이드로우맥스(EdrawMax)입니다.

지금 바로 Edraw AI와 다양한 UML 템플릿을 활용해 UML 다이어그램을 작성하고, 업무 효율을 높여보세요!

질문 1. UML 다이어그램은 꼭 개발자만 사용해야 하나요?

아닙니다. 기획자, 디자이너, 프로젝트 관리자 등 비개발 직군도 시스템 구조와 흐름을 이해하고 공유하는 데 매우 유용하게 사용할 수 있습니다.

질문 2. UML 다이어그램은 어떤 것부터 배우는 게 좋을까요?

처음이라면 클래스 다이어그램과 유스케이스 다이어그램부터 시작하는 것이 이해와 활용 면에서 가장 좋습니다.

질문 3. UML 다이어그램을 꼭 표준 규격에 딱 맞춰 그려야 하나요?

협업이 목적이라면 표준을 따르는 게 좋지만, 팀 내 소통이 목적이라면 가독성을 해치지 않는 선에서 유연하게 작성해도 괜찮아요.
